Пристрій відкривання та закривання кришок розвантажувального люка бункерного вагона
Номер патенту: 7854
Опубліковано: 15.07.2005
Автори: Смирнов Геннадій Федорович, Колбун Віктор Вікторович, Рейдемейстер Геннадій Валер'янович, Жаковський Олександр Дмитрович, Мямлін Сергій Віталійович, Рейдемейстер Олексій Геннадійович
Формула / Реферат
Пристрій відкривання та закривання кришок розвантажувального люка бункерного вагона, який складається з поздовжнього привідного вала і силового циліндра двобічної дії, розташованих під вагоном та кінематично з'єднаних з кришками люків, який відрізняється тим, що привідний вал і силовий циліндр з'єднані між собою за допомогою кривошипа.
Текст

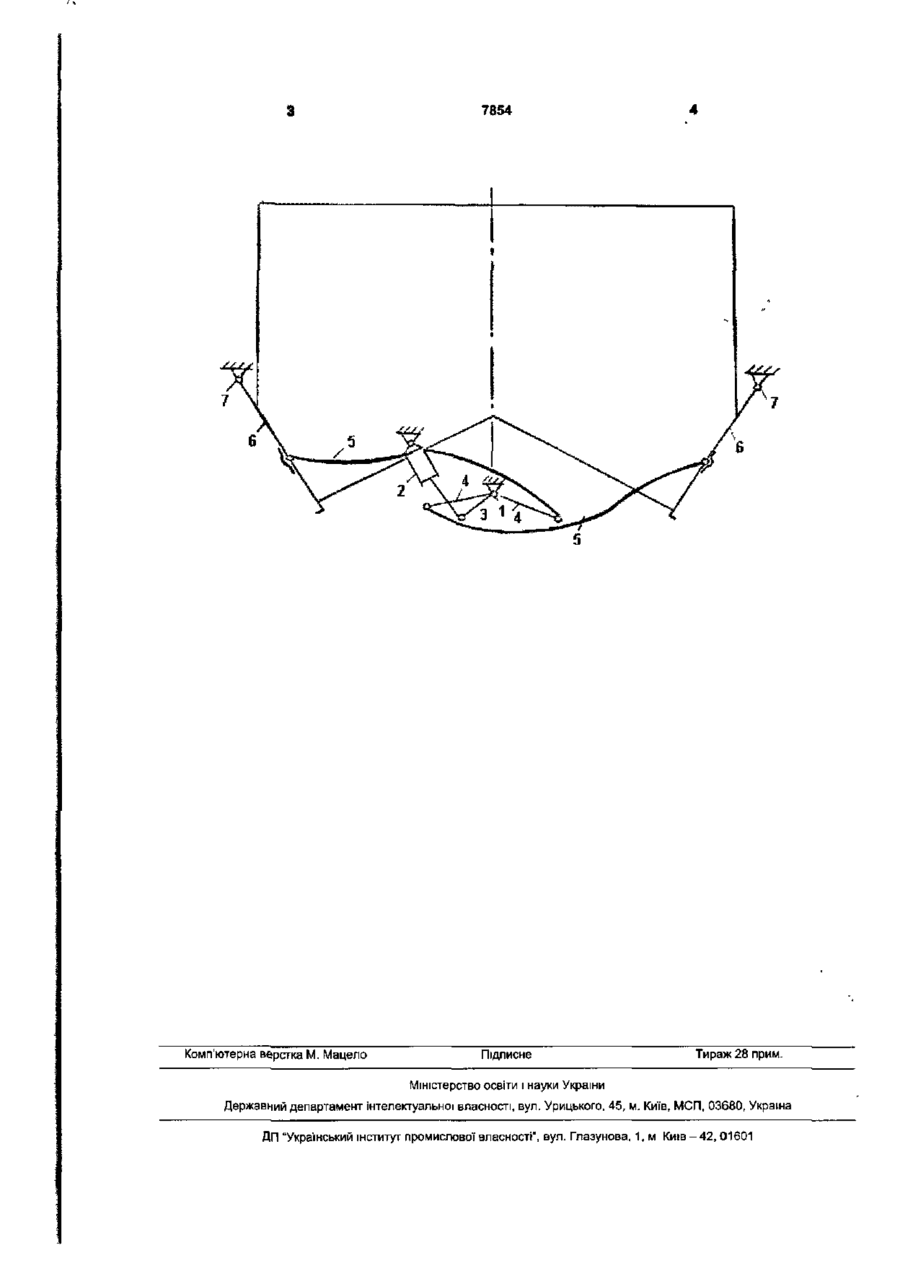

Пристрій відкривання та закривання кришок розвантажувального люка бункерного вагона, який складається з поздовжнього привідного вала і силового циліндра двобічної ди, розташованих під вагоном та кінематично з'єднаних з кришками люків який відрізняється тим, що привідний вал і силовий циліндр з'єднані між собою за допомогою кривошипа мент опору, а це призводить до зниження ДОВГОВІЧНОСТІ роботи пристрою Технічна задача, яка розв'язується корисною моделлю, що заявляється, полягає у підвищенні ДОВГОВІЧНОСТІ пристрою, його надійності в експлуатації Суть корисної моделі Пристрій відкривання та закривання кришок розвантажувального люка бункерного вагону складається з поздовжнього привідного валу і силового циліндра дробічної дії, які змонтовані під вагоном та кінематично зв'язані к кришками люків Новим є те, що силовий циліндр і привідний вал з'єднані за допомогою кривошипа На кресленні схематично показано поперечний перетин пристрою Пристрій відкривання та закривання кришок розвантажувального бункерного вагону складається з привідного валу 1, силового циліндру 2, які зв'язані між собою кривошипом З На валу також встановлені важелі 4, які за допомогою тяг 5 з'єднані з кришками люків 6 Кришки люків мають поворотні шарніри 7 Пристрій працює таким чином При подачі робочого тіла у силовий циліндр 2, висувається його шток і провертає кривошип З, який повертає вал 1 Кутовий важіль 4 переміщується і переміщує тяги 5, які діють на кришки люків 6, які повертаються навколо шарнірів 7 та відкривають люки Закривання кришок відбувається при подачі робочого тіла в іншу полость силового циліндра ю 00 7854 Комп'ютерна верстка М. Мацело Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ-42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for opening and closure of the covers of unloading hatchway of bunker railroad car
Автори англійськоюMiamlin Serhii Vitaliiovych, Zhakovskyi Oleksandr Dmytrovych, Reidemeister Oleksii Hennadiiovych
Назва патенту російськоюУстройство открывания и закрывания крышек разгрузочного люка бункерного вагона
Автори російськоюМямлин Сергей Витальевич, Жаковский Александр Дмитриевич, Рейдемейстер Алексей Геннадьевич
МПК / Мітки
МПК: B61D 7/28
Мітки: закривання, пристрій, люка, кришок, розвантажувального, вагона, відкривання, бункерного
