Формула / Реферат

Замок, що включає корпус, запірний пристрій, пружину, колінчастий важіль для відкривання замка та клямку, який відрізняється тим, що запірний пристрій виконаний у вигляді зірочки, що вільно обертається та взаємодіє із зубцями клямки і охоплюючою запірною дужкою, встановленою з можливістю переміщення в напрямних і, кінематично, через повідець зв'язаною з колінчастим важелем.

Текст

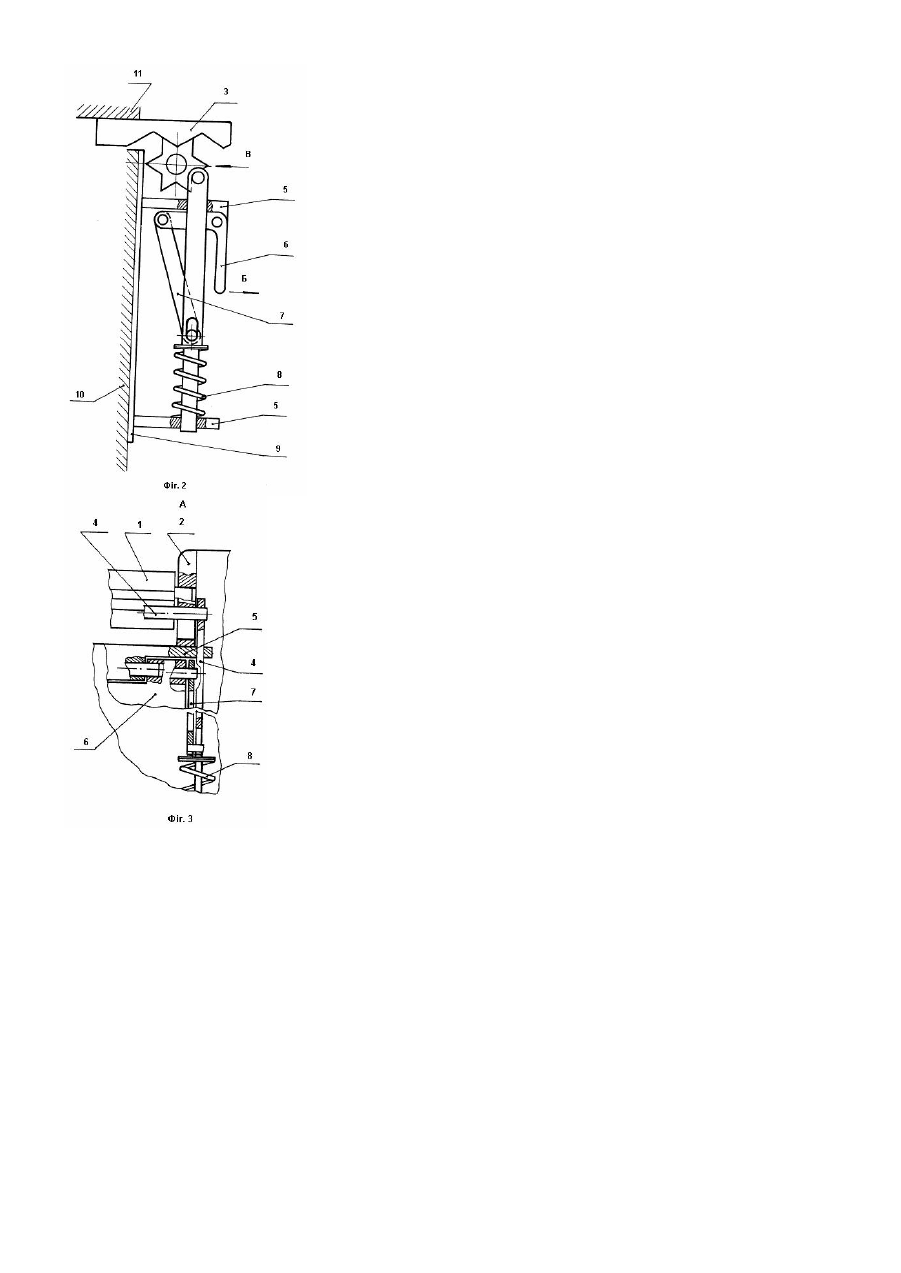

Пристрій, що заявляється, відноситься до області машинобудування і може бути використаний для замикання дверей транспортних засобів. Відомий замок [Авт.св. СРСР №464691, МПК Е05В55/00, 1975р.ї, що містить основу з упором, яка несе поворотний важіль шарнірно з'єднаний із петлею і взаємодіє із гачком деталі, та фіксуючий пристрій, що виконаний у ви гляді поворотного напівкільця. Такий пристрій не забезпечує надійну фіксацію рухомих конструкцій при коливаннях із відносно великою амплітудою. Найбільш близьким за технічним рішенням до конструкції, що заявляється, є взятий за прототип дверний замок [Пат. СРСР №245695, МПК Е05В55/00, 1669р.], який має корпус із кришкою і змонтованими запірним диском з клямкою, що знаходяться під дією пружини, при цьому запірний диск встановлений вільно у виточці між корпусом і кришкою, а клямка з'єднана тягою із важелем, що підпружинений, і взаємодіє із натискною кнопкою для відмикання замка з зовні та колінчастим важелем для відкривання його з середини. Недоліком такої конструкції є відносна складність пристрою та великі габарити, що не дозволяють розмістити замок у поперечному габариті двері. В основу винаходу поставлено задачу збільшення надійності кріплення рухливої конструкції, а також зменшення габаритного розміру замка у поперечному напряму. Поставлена задача досягається тим, що в замку, який включає корпус, запірний пристрій, пружину, колінчастий важіль для відкривання та клямку, запірний пристрій, виконаний у вигляді зірочки, що вільно обертається та взаємодіє із пилкоподібною клямкою і охоплюючою симетрично підпружиненою запірною дужкою, яка встановлена зі змогою переміщення в напрямних, і кінематично через повідець зв'язаною з колінчастим важелем. Клинення обертального руху зірочки замка при її контакті із пилкоподібною клямкою, здійснюване охоплюючою симетрично підпружиненою запірною дужкою, забезпечує надійну фіксацію рухливої частини конструкції під впливом вібраційних навантажень, а виконання запірної дужки охоплюючою дозволяє зменшити габаритні розміри замка у поперечному напрямку. На Фіг.1 показаний запропонований замок, вид спереду; на Фіг.2 - вид збоку; на Фіг.3 - вид А. Замок складається із зірочки 1, яка встановлена в опорах 2 і взаємодіє з пилкоподібною клямкою 3. Охоплююча симетрично підпружинена запірна дужка 4, встановлена із змогою переміщення в напрямних 5 та зв'язана кінематично з колінчатим важелем 6 через повідець 7, спираючись на пружину 8. Усі складові частини замка (окрім пилкоподібної клямки 3) зібрані в корпусі 9, який закріплений на рухомій частині конструкції 10. Зубча та клямка 3 закріплена на нерухомій частині конструкції 11. Пристрій працює наступним чином. При зачиненому положенні замка зірочка 1 заклинена між пилкоподібною клямкою 3 та охоплючою симетрично підпружиненою запірною дужкою 4. При цьому пружина 8 трохи стиснена, що перешкоджає самовільному відмиканню замка при коливальних процесах. Для відчинення замка колінчастий важіль 6 переміщують у напрямку за стрілкою Б. При цьому, під дією повідця 7, охоплюючи симетрична підпружинена запірна дужка 4, переміщуючись вертикально до низу в напрямних 5, вийде з зачеплення із зірочкою 1, яка вільно обертаючись, в свою чергу вийде із зачеплення з пилкоподібною клямкою 3, коли рухлива частина конструкції 10 переміститься в напрямку стрілки Б. Після відчинення рухливої частини конструкції 10 і знімання зусиль з колінчастого важеля 6 під дією пружини 8 охоплююча симетрично підпружинена запірна дужка 4 ввійде в зачеплення із зірочкою 1 та зафіксує її в певному положенні. Для зачинення рухливої частини конструкції 10 прикладають зусилля в напрямку стрілки В. Зірочка 1 під його дією, перекочуючись по зубцях клямки 3, почне обертатися в опорах 2, чим власно і викличе зворотнопоступальний рух о хоплюючої симетрично підпружиненої запірної дужки 4 в напрямних 5, яка спільно з пилкоподібною клямкою 3 заклинить зірочку 1, надійно фіксуючи рухливу частин у конструкції 10 при відносно великих амплітудах вібраційних навантажень.

Дивитися

Додаткова інформація

Назва патенту англійською

Lock

Автори англійською

Chumak Valerii Viktorovych, Chaika Mykola Mykolaiovych, Seferovskyi Viktor Mykolaiovych, Karpenko Yurii Volodymyrovych

Назва патенту російською

Замок

Автори російською

Чумак Валерий Викторович, Чайка Николай Николаевич, Сеферовский Виктор Николаевич, Карпенко Юрий Владимирович

МПК / Мітки

МПК: E05B 55/00

Мітки: замок
