Люцерна пресована упакована

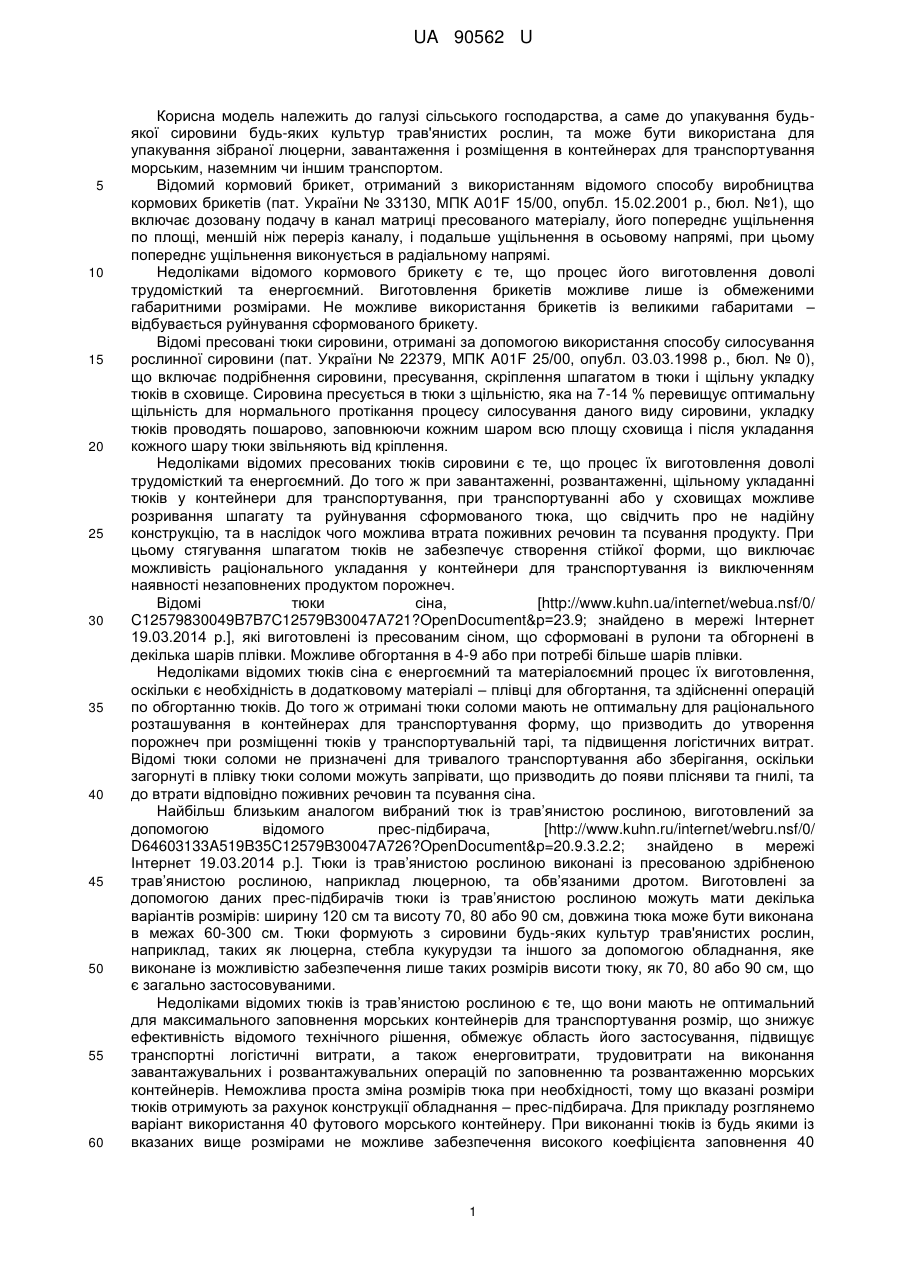

Реферат: Люцерна пресована упакована включає здрібнену спресовану люцерну, сформовану у вигляді тюка, що має форму паралелепіпеда, який обв'язаний дротом. Здрібнена спресована люцерна є збезводненою, а тюк виконаний із розмірами 1200852000 мм. UA 90562 U (54) ЛЮЦЕРНА ПРЕСОВАНА УПАКОВАНА UA 90562 U UA 90562 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільського господарства, а саме до упакування будьякої сировини будь-яких культур трав'янистих рослин, та може бути використана для упакування зібраної люцерни, завантаження і розміщення в контейнерах для транспортування морським, наземним чи іншим транспортом. Відомий кормовий брикет, отриманий з використанням відомого способу виробництва кормових брикетів (пат. України № 33130, МПК A01F 15/00, опубл. 15.02.2001 р., бюл. №1), що включає дозовану подачу в канал матриці пресованого матеріалу, його попереднє ущільнення по площі, меншій ніж переріз каналу, і подальше ущільнення в осьовому напрямі, при цьому попереднє ущільнення виконується в радіальному напрямі. Недоліками відомого кормового брикету є те, що процес його виготовлення доволі трудомісткий та енергоємний. Виготовлення брикетів можливе лише із обмеженими габаритними розмірами. Не можливе використання брикетів із великими габаритами – відбувається руйнування сформованого брикету. Відомі пресовані тюки сировини, отримані за допомогою використання способу силосування рослинної сировини (пат. України № 22379, МПК A01F 25/00, опубл. 03.03.1998 р., бюл. № 0), що включає подрібнення сировини, пресування, скріплення шпагатом в тюки і щільну укладку тюків в сховище. Сировина пресується в тюки з щільністю, яка на 7-14 % перевищує оптимальну щільність для нормального протікання процесу силосування даного виду сировини, укладку тюків проводять пошарово, заповнюючи кожним шаром всю площу сховища і після укладання кожного шару тюки звільняють від кріплення. Недоліками відомих пресованих тюків сировини є те, що процес їх виготовлення доволі трудомісткий та енергоємний. До того ж при завантаженні, розвантаженні, щільному укладанні тюків у контейнери для транспортування, при транспортуванні або у сховищах можливе розривання шпагату та руйнування сформованого тюка, що свідчить про не надійну конструкцію, та в наслідок чого можлива втрата поживних речовин та псування продукту. При цьому стягування шпагатом тюків не забезпечує створення стійкої форми, що виключає можливість раціонального укладання у контейнери для транспортування із виключенням наявності незаповнених продуктом порожнеч. Відомі тюки сіна, [http://www.kuhn.ua/internet/webua.nsf/0/ C12579830049B7B7C12579B30047A721?OpenDocument&p=23.9; знайдено в мережі Інтернет 19.03.2014 р.], які виготовлені із пресованим сіном, що сформовані в рулони та обгорнені в декілька шарів плівки. Можливе обгортання в 4-9 або при потребі більше шарів плівки. Недоліками відомих тюків сіна є енергоємний та матеріалоємний процес їх виготовлення, оскільки є необхідність в додатковому матеріалі – плівці для обгортання, та здійсненні операцій по обгортанню тюків. До того ж отримані тюки соломи мають не оптимальну для раціонального розташування в контейнерах для транспортування форму, що призводить до утворення порожнеч при розміщенні тюків у транспортувальній тарі, та підвищення логістичних витрат. Відомі тюки соломи не призначені для тривалого транспортування або зберігання, оскільки загорнуті в плівку тюки соломи можуть запрівати, що призводить до появи плісняви та гнилі, та до втрати відповідно поживних речовин та псування сіна. Найбільш близьким аналогом вибраний тюк із трав’янистою рослиною, виготовлений за допомогою відомого прес-підбирача, [http://www.kuhn.ru/internet/webru.nsf/0/ D64603133A519B35C12579B30047A726?OpenDocument&p=20.9.3.2.2; знайдено в мережі Інтернет 19.03.2014 р.]. Тюки із трав’янистою рослиною виконані із пресованою здрібненою трав’янистою рослиною, наприклад люцерною, та обв’язаними дротом. Виготовлені за допомогою даних прес-підбирачів тюки із трав’янистою рослиною можуть мати декілька варіантів розмірів: ширину 120 см та висоту 70, 80 або 90 см, довжина тюка може бути виконана в межах 60-300 см. Тюки формують з сировини будь-яких культур трав'янистих рослин, наприклад, таких як люцерна, стебла кукурудзи та іншого за допомогою обладнання, яке виконане із можливістю забезпечення лише таких розмірів висоти тюку, як 70, 80 або 90 см, що є загально застосовуваними. Недоліками відомих тюків із трав’янистою рослиною є те, що вони мають не оптимальний для максимального заповнення морських контейнерів для транспортування розмір, що знижує ефективність відомого технічного рішення, обмежує область його застосування, підвищує транспортні логістичні витрати, а також енерговитрати, трудовитрати на виконання завантажувальних і розвантажувальних операцій по заповненню та розвантаженню морських контейнерів. Неможлива проста зміна розмірів тюка при необхідності, тому що вказані розміри тюків отримують за рахунок конструкції обладнання – прес-підбирача. Для прикладу розглянемо варіант використання 40 футового морського контейнеру. При виконанні тюків із будь якими із вказаних вище розмірами не можливе забезпечення високого коефіцієнта заповнення 40 1 UA 90562 U 5 10 15 20 25 30 35 40 45 50 55 60 футового морського контейнера, що підвищує збільшення витрат на завантаження, розвантаження, транспортування, та призводить до підвищення собівартості тюку із трав’янистою рослиною. До того ж не завжди забезпечується можливість збезводнення сировини, наприклад люцерни, яка розкладена рядками у полі після скошування і яку у полі і збирає прес-підбирач, що також знижує ефективність та підвищує собівартість. В основу корисної моделі поставлено задачу вдосконалення люцерни пресованої упакованої із підвищенням ефективності, розширенням сфери застосування, забезпеченням оптимізації, уніфікації, зниження логістичних витрат. Поставлена задача вирішується тим, що у люцерні пресованій упакованій, яка включає здрібнену спресовану люцерну, сформовану у вигляді тюка, що має форму паралелепіпеда, який обв'язаний дротом, згідно із корисною моделлю, здрібнена спресована люцерна є збезводненою, а тюк виконаний із розмірами 1200852000 мм. Згідно із корисною моделлю, здрібнена спресована люцерна є збезводненою на 20-90 %. Згідно із корисною моделлю, люцерна пресована упакована має вагу 500-1000 кг. Технічний результат полягає в підвищенні ефективності люцерни пресованої упакованої, у тому числі ефективності використання, розширенні області застосування, зокрема для раціонального заповнення люцерною пресованою упакованою морського контейнера, у тому числі забезпеченні можливості ефективного застосування для перевезень різними видами транспорту – наземним, повітряним і водним транспортом, та на великі відстані, забезпеченні оптимізації розмірів, уніфікації, економічності, можливості використання для перевезення у морських контейнерах із підвищеним коефіцієнтом заповнення морського контейнера, зниженні логістичних витрат, у тому числі зниженні витрат на транспортування, зменшенні трудомісткості та витрат при виконанні завантажувальних і розвантажувальних операцій по заповненню та розвантаженню морських контейнерів, та можливості ефективного використання при здійсненні перевезення великих об’ємів продукту, що в цілому забезпечує зниження собівартості люцерни пресованої упакованої. У порівнянні з найближчим аналогом коефіцієнт заповнення морського контейнеру люцерною пресованою упакованою, що заявляється, більший. Крім цього забезпечується зручність використання, наприклад при переміщенні, складуванні, завантажувальних і розвантажувальних операціях за рахунок виконання корисної моделі із оптимальними розмірами у сукупності із заявленими суттєвими ознаками. Крім цього у корисній моделі, що заявляється, використовують збезводнену здрібнену спресовану у тюк люцерну, що дозволяє значно зменшити об'єм сировини, а саме люцерни, та вагу одиниці люцерни пресованої упакованої, що також призводить до зменшення витрат на пакування, завантаження, розвантаження та забезпечення можливості збільшення об’єму одночасно перевезеної люцерни пресованої упакованої із збереженими поживними корисними властивостями та якістю, що призводить до значного зменшення витрат на логістичні операції при використанні заявленої корисної моделі, у тому числі зниженні витрат на транспортування, зменшенні трудомісткості та витрат при виконанні завантажувальних і розвантажувальних операцій по заповненню та розвантаженню морських контейнерів, і, як наслідок, зниження собівартості. Корисна модель пояснюється наступними зображеннями. Фіг. 1 - Приклад здійснення люцерни пресованої упакованої. Фіг. 2 - Люцерна пресована упакована, складена ярусами. Люцерна пресована упакована включає здрібнену спресовану люцерну, сформовану у вигляді тюка, що має форму паралелепіпеда. При цьому люцерна є збезводненою, яку збезводнюють після збору, наприклад висушують на відкритому повітрі під впливом теплового випромінювання сонця, отримуючи сіно, або за допомогою устаткування до та/або під час здійснення здрібнення та/або пресування. Люцерну збезводнюють на 20-90 % в залежності від різних факторів та необхідності. Тюк обв'язаний дротом та виконаний із розмірами 1200852000 мм. Тюк може бути виконаний із допусками, тобто із припустимим відхиленням від норми розмірів, та мати розміри у межах 1190-121083,5-871999-2003 мм. Одиниця люцерни пресованої упакованої має вагу у межах 500-1000 кг в залежності від ступеня збезводнення продукту. Використовують корисну модель, що заявляється, наступним чином. Заготовляють сировину, а саме люцерну, яку висушують на відкритому повітрі або під наметом, або під час здрібнення та пресування. За допомогою спеціально розробленого устаткування, що забезпечує заявлені розміри люцерни пресованої упакованої, люцерну завантажують у систему для здрібнення, пресування, яка виконана із можливістю здійснення обв'язаних дротом тюків здрібненої спресованої люцерни із заданими розмірами 1200852000 2 UA 90562 U 5 10 15 20 25 мм. При необхідності система для здрібнення, пресування може бути виконана із можливістю збезводнення сировини. Сировину, а саме люцерну за допомогою вказаної вище системи, що зображена на фіг. 1, здрібнюють та пресують з формуванням тюків, які укріплюють обв’язуванням, тобто обмотуванням, стягуванням та зв'язуванням дротом. Тюк формують за допомогою вказаної вище системи у вигляді прямокутного паралелепіпеда, який має розміри 1200852000 мм, при цьому з урахуванням можливих погрішностей при формуванні тюків, тюк може мати допустимі розміри у вказаних межах 1190-121083,5-871999-2003 мм, які забезпечують досягнення заявленого технічного результату. Для транспортування водним шляхом люцерну пресовану упаковану завантажують у морські контейнери. При необхідності при завантаженні здійснюють укладання одиниць люцерни пресованої упакованої з допустимим ущільненням, що не призводить до руйнування конструкції. При використанні, наприклад, 40 футового морського контейнера, який у стандартному виконанні має внутрішні розміри 2392235212022, у нього завантажують люцерну пресовану упаковану із розмірами 1200852000 мм у потрібній для максимального заповнення 40 футового морського контейнера кількості одиниць. При цьому забезпечується раціональне заповнення люцерною пресованою упакованою вказаного морського контейнера та не залишається вільного простору. При цьому необхідно враховувати, що здійснюють одночасне перевезення багатьох завантажених морських контейнерів. Завдяки використанню корисної моделі, що заявляється, користувачі та споживачі з багатьох куточків світу отримують якісний із збереженими властивостями продукт для тварин із зниженою вартістю. Люцерна пресована упакована, що заявляється, проста у виготовленні, а наведені відомості підтверджують можливість її промислового здійснення з використанням відомих матеріалів та устаткування. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 1. Люцерна пресована упакована, яка включає здрібнену спресовану люцерну, сформовану у вигляді тюка, що має форму паралелепіпеда, який обв'язаний дротом, яка відрізняється тим, що здрібнена спресована люцерна є збезводненою, а тюк виконаний із розмірами 1200852000 мм. 2. Люцерна пресована упакована за п. 1, яка відрізняється тим, що здрібнена спресована люцерна є збезводненою на 20-90 %. 3. Люцерна пресована упакована за п. 1, яка відрізняється тим, що має вагу 500-1000 кг. 3 UA 90562 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
