Формула / Реферат

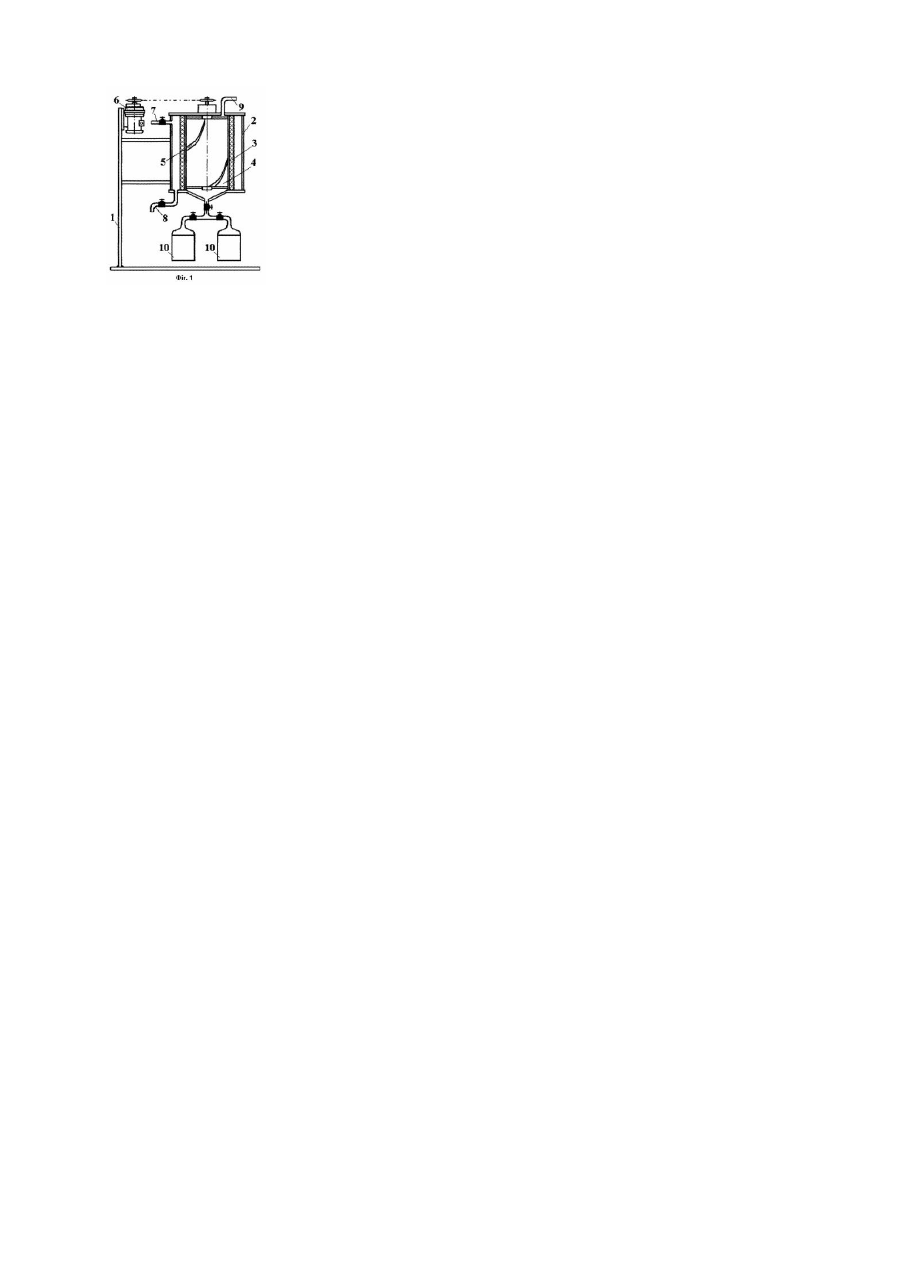

1. Пристрій для фільтрування, що складається з корпуса з фільтрувальною перегородкою і фільтрувальною камерою та скребків, який відрізняється тим, що фільтрувальна перегородка виконана у вигляді циліндра, а скребки, які примикають до внутрішньої сторони фільтрувальної перегородки, закріплені на обертовому барабані, встановленому всередині циліндра, виконані по гвинтовій лінії, а фільтрувальна камера зв'язана патрубком із двома ємностями з можливістю почергового їхнього перекриття.

2. Пристрій за п. 1, який відрізняється тим, що фільтрувальна перегородка виконана із пресованого порошку титану.

Текст

Винахід відноситься до пристроїв для розділення суспензій на фракції й може бути використаний у хімічній, харчовій і переробній галузях промисловості. Відомий фільтр-прес [Н.Н. Липатов. Процессы и аппараты пищевых производств. М. «Экономика», 1987], який складається з ребристої рами з фільтрувальними перегородками. У ньому рідина, що підлягає фільтруванню, р ухається по каналу й через спеціальні отвори в перегородках надходить у фільтрувальні камери. Фільтрат проходить через перегородку й попадає між ребер у порожнину рам, звідки через отвори в нижній перегородці виводиться в загальний збірник. Основним недоліком даного фільтр-преса є постійне нагромадження осаду на фільтруючих перегородках, що знижує продуктивність фільтрування й вимагає періодичного видалення осаду вр учн у. За прототип прийнято фільтр [В.Д. Лунев, Ю.А. Емельянов, Фильтрование в химической промышленности. Л., "Химия", 1982], що складається з корпуса з фільтрувальною перегородкою і фільтрувальної камери, вивантажувального стакана, скребків. Однак, незважаючи на те, що даний фільтр оснащений механізованим вивантаженням осаду, його недолік у напівперіодичнoсті дії, високій метало місткості і малій продуктивності. У основі винаходу стоїть задача розробки такого фільтру, у якому завдяки тому, що фільтрувальна перегородка виконана у вигляді циліндра, а скребки, які примикають до внутрішньої сторони фільтрувальної перегородки, закріплені на обертовому барабані, встановленому всередині циліндра, виконані по гвинтовій лінії, а фільтрувальна камера зв'язана патрубком із двома ємностями з можливістю почергового їхнього перекриття осад постійно виділяється з поверхні фільтрувальної перегородки й збирається в одному з елементів з'єднаних з фільтрувальною камерою. Поставлене завдання досягається тим, що у пристрою для фільтрування що складається з корпуса з фільтрувальною перегородкою і фільтрувальної камери, скребків, фільтрувальна перегородка виконана у вигляді циліндра, а скребки, які примикають до внутрішньої сторони фільтрувальної перегородки, закріплені на обертовому барабані, встановленому всередині циліндра, виконані по гвинтовій лінії, а фільтрувальна камера зв'язана патрубком із двома ємностями з можливістю почергового їхнього перекриття, причому, сама фільтрувальна перегородка виконана із пресованого порошку титан у. Завдяки циліндричній формі фільтрувальної перегородки забезпечується якісне видалення осаду із внутрішньої її поверхні скребками обертового барабана, а виконання скребків по гвинтовій лінії збільшує інтенсивність очищення фільтрувальної поверхні, що сприяє підвищенню продуктивності фільтрування й забезпечує механізоване видалення осаду. За рахунок з'єднання камери фільтрування із двома ємностями з можливістю почергового їхнього перекриття, забезпечується безперервний процес накопичення й видалення осаду із робочої зони, що так само збільшує продуктивність фільтрування. Виконання фільтрувальної перегородки із пресованого порошку титан у забезпечує її зносостійкість і одержання фільтрату високої якості. Суть винаходу пояснюється рисунком, де на Фіг.1 представлена схема пристрою для фільтрування. Пристрій для фільтрування складається з рами 1, до якої жорстко закріплений корпус 2, з розміщеними в ньому циліндричною фільтрувальною перегородкою 3 і барабаном 4 зі скребками 5. Барабан приводиться в обертання від приводу 6. До корпуса 2 приєднано патрубок подачі промивної рідини 7 і патрубок виходу фільтрату 8. Камера фільтрування, утворена внутрішньою поверхнею фільтрувальної перегородки 3 і барабаном 4 зі скребками, сполучається з патрубком подачі суспензій 9 і двома ємностями 10. Процес фільтрування здійснюється таким чином. Підлягаючому фільтруванню суспензія під тиском подасться через патрубок 8 у камеру фільтрування, утворену фільтрувальною перегородкою 3 і барабаном 4 зі скребками 5, розташованими в корпусі 2, закріпленому на рамі 1. Фільтрат проходить через фільтрувальну перегородку 3 і виводиться через патрубок 8. Осад, що накопичується на внутрішній поверхні фільтрувальної перегородки 3 постійно зчищається скребками 5 закріпленими на барабані 4, який приводиться в обертання від приводу 6. Осад поступово опускається в нижню частину фільтрувальної перегородки й накопичується в одній з ємностей 10, У процесі заповнення однієї ємності, а друга ємність перекрита. Після заповнення однієї з ємностей 10 осадом, відкривається друга ємність 10, а перша перекривається, від'єднується від патрубка й приєднується нова, порожня ємність. І так виконується по черзі. Після закінчення процесу фільтрування, через патрубок 7 подається промивна рідина для видалення осаду який залишився на фільтрувальній перегородці. Пропонований пристрій для фільтрування забезпечує безперервний процес фільтрації з постійною продуктивністю, механічним видаленням осаду й високою якістю одержання фільтрату.

Дивитися

Додаткова інформація

Назва патенту англійською

Device for filtration

Автори англійською

Chekhov Anatolii Vasyliovych, Hrytsenko Viktor Trokhymovych, Patsula Oleksandr Mykolaiovych

Назва патенту російською

Устройство для фильтрования

Автори російською

Чехов Анатолий Васильевич, Гриценко Виктор Трофимович, Пацула Александр Николаевич

МПК / Мітки

МПК: B01D 25/38

Мітки: пристрій, фільтрування
