Фільтр

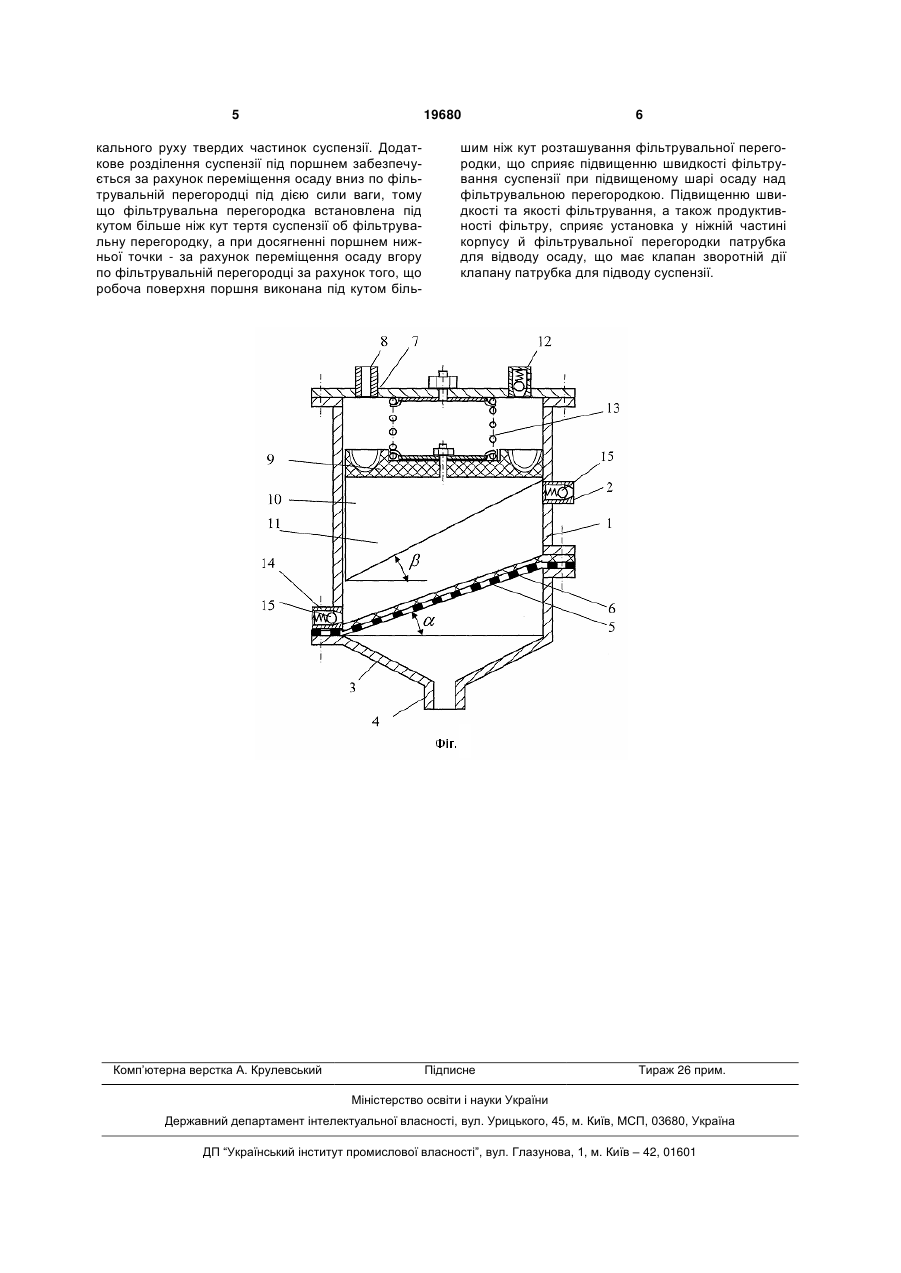

Фільтр, що містить корпус з патрубком для підводу суспензії, кришку, зі штуцером для підводу стиснутого повітря та перепускним клапаном, фільтрувальну перегородку з дренажною решіткою, які з'єднані з корпусом за допомогою основи, що 3 пор фільтрувальної перегородки твердими частинками суспензій, особливо при великому їх вмісті в суспензії та підвищеному шарі осаду, а також низька продуктивність за рахунок періодичної дії, що спричиняє підвищення експлуатаційних витрат та витрат на обслуговування. В основу корисної моделі покладена задача вдосконалення фільтра, в якому шляхом модернізації конструкції підвищується швидкість фільтрування суспензій за рахунок додаткового переміщення осаду по похилій фільтрувальній перегородці за рахунок різниці кутів нахилу робочої поверхні поршня та фільтрувальної перегородки разом з використанням спільної дії пружини і перепускного клапану стиснутого повітря, що створюють у корпусі реверсивно-вібраційну фільтрацію при якій відбувається систематична промивка ( продувка ) фільтрувальної перегородки та додаткове розділення суспензії, а також сумісного використання патрубків для підводу суспензії та відводу осаду, що мають клапани зворотної дії. Поставлена задача вирішується тим, що в фільтрі, який містить корпус з патрубком для підводу суспензії, кришку зі штуцером для підводу стиснутого повітря та перепускним клапаном, фільтрувальну перегородку з дренажною решіткою, які з'єднані з корпусом за допомогою основи, що має патрубок для відводу освітленої рідини, і розташовані під кутом більшим ніж кут тертя суспензії об фільтрувальну перегородку, над якою встановлено поршень та пружину, що закріплена між поршнем та кришкою, згідно корисної моделі робоча поверхня поршня виконана під кутом більшим ніж кут розташування фільтрувальної перегородки з дренажною решіткою, а патрубок для підводу суспензії має клапан, причому у нижній частині корпусу й фільтрувальної перегородки встановлений патрубок відводу осаду, який має клапан, зворотній дії клапану патрубка для підводу суспензії. Спільна дія пружини і перепускного клапану створюють вібраційний рух віджимної діафрагми з поршнем, що сприяє додатковому розділенню суспензії під поршнем, а реверсивний рух діафрагми з поршнем, робоча поверхня якого виконана під кутом більшим ніж кут розташування фільтрувальної перегородки, забезпечує систематичну промивку фільтрувальної перегородки, виключенню закупорюванню її пор і сприяє додатковому переміщенню осаду вдовж фільтрувальної перегородки, що підвищує швидкість та якість фільтрування. Додаткове розділення суспензії під поршнем забезпечується за рахунок переміщення осаду вниз удовж фільтрувальної перегородки під дією сили ваги, тому що фільтрувальна перегородка встановлена під кутом більше ніж кут тертя суспензії об фільтрувальну перегородку, а при досягненні поршнем нижньої точки - за рахунок переміщення осаду вгору по фільтрувальній перегородці за рахунок того, що робоча поверхня поршня виконана під кутом більшим ніж кут розташування фільтрувальної перегородки. Тверді частинки суспензії чинять складні кругові прямування, які складаються з вертикальних, за рахунок вібраційного руху поршня і, уздовж поверхні фільтрувальної перегородки, за рахунок сили ваги та 19680 4 різниці кутів розташування робочої поверхні поршня та фільтрувальної перегородки, що сприяє підвищенню швидкості фільтрування суспензій при підвищеному шарі осаду над фільтрувальною перегородкою. Підвищенню швидкості та якості фільтрування, а також продуктивності фільтру сприяє установка у ніжній частині корпусу й фільтрувальної перегородки патрубка для відводу осаду, що має клапан зворотній дії клапану патрубка для підводу суспензії. На фігурі 1 схематично зображений фільтр, розріз. Фільтр, що містить корпус 1, виконаний у вигляді пустотілого циліндра на боковій поверхні якого розміщений патрубок 2 для підвода суспензії. Знизу до корпусу 1 кріпиться основа 3 з патрубком 4 для відводу освітленої рідини і дренажна решітка 5, на яку покладена фільтрувальна перегородка 6. Фільтрувальна перегородка 6 з дренажною решіткою 5 з'єднані з корпусом 1 під кутом , який більше кута тертя суспензії об фільтрувальну перегородку 6. Зверху корпус 1 закритий кришкою 7, яка має штуцер 8 для підводу стиснутого повітря. У корпусі 1 розміщена віджимна діафрагма 9, що з'єднана жорстко з поршнем 10, робоча поверхня 11 якого виконана під кутом більшим кута розташування поверхні фільтрувальноїперегородки 6. Кришка 7 містить перепускний клапан 12, відрегульований на тиск максимального стиснення осаду на фільтрувальній перегородці 6. Віджимна перегородка 6 зверху з'єднана з пружиною 13, другий кінець якої приєднаний до критики 7. У ніжній частині корпусу 1 й фільтрувальної перегородки 6 встановлено патрубок 14 для відводу осаду. Патрубок 14 відводу осаду має клапан 15, зворотній дії клапану патрубка 2 для підводу суспензії. Фільтр працює таким чином. По патрубку 2 через впускний клапан 15 в корпус 1 фільтра на фільтрувальну перегородку 6 подається під тиском суспензія, яка фільтрується скрізь пори перегородки і розділяється на освітлену рідину і осад. Осад остається на перегородці 6, а освітлена рідина віддаляється через патрубок 4. Для підвищення віджиму осаду через штуцер 8 подається стиснуте повітря, під дією якого діафрагма 9 з поршнем 10 переміщуються вниз, розтягують пружину 13 і поверхнею 11 поршня 10 додатково віджимають осад. При досягненні тиску повітря над віджимною діафрагмою 9, значення максимального стиснення осаду на фільтрувальній перегородці 6 спрацьовує клапан 15 патрубку 14 і осад відводиться з фільтру. При подальшому зростанні тиску спрацьовує перепускний клапан 12 і під дією пружини 13 діафрагма 9 з поршнем 10 рухаються вгору. При досягненні поршнем точки вище патрубка 2, спрацьовує клапан 15 патрубка 2 і в фільтр поступає нова доза суспензії. При ослабленні дії пружини 13, клапан 12 закривається, тиск повітря над діафрагмою 9 зростає і вона рухається вниз, суспензія віджимається. При досягненні тиску повітря над діафрагмою 9 значення максимального стиснення осаду спрацьовує перепускний клапан і цикл повторюється. Реверсивний рух віджимної діафрагми 9 з поршнем 10 забезпечує систематичну промивку фільтрувальної перегородки 6, за рахунок верти 5 19680 кального руху твердих частинок суспензії. Додаткове розділення суспензії під поршнем забезпечується за рахунок переміщення осаду вниз по фільтрувальній перегородці під дією сили ваги, тому що фільтрувальна перегородка встановлена під кутом більше ніж кут тертя суспензії об фільтрувальну перегородку, а при досягненні поршнем нижньої точки - за рахунок переміщення осаду вгору по фільтрувальній перегородці за рахунок того, що робоча поверхня поршня виконана під кутом біль Комп’ютерна верстка А. Крулевський 6 шим ніж кут розташування фільтрувальної перегородки, що сприяє підвищенню швидкості фільтрування суспензії при підвищеному шарі осаду над фільтрувальною перегородкою. Підвищенню швидкості та якості фільтрування, а також продуктивності фільтру, сприяє установка у ніжній частині корпусу й фільтрувальної перегородки патрубка для відводу осаду, що має клапан зворотній дії клапану патрубка для підводу суспензії. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
