Провідник електричного струму

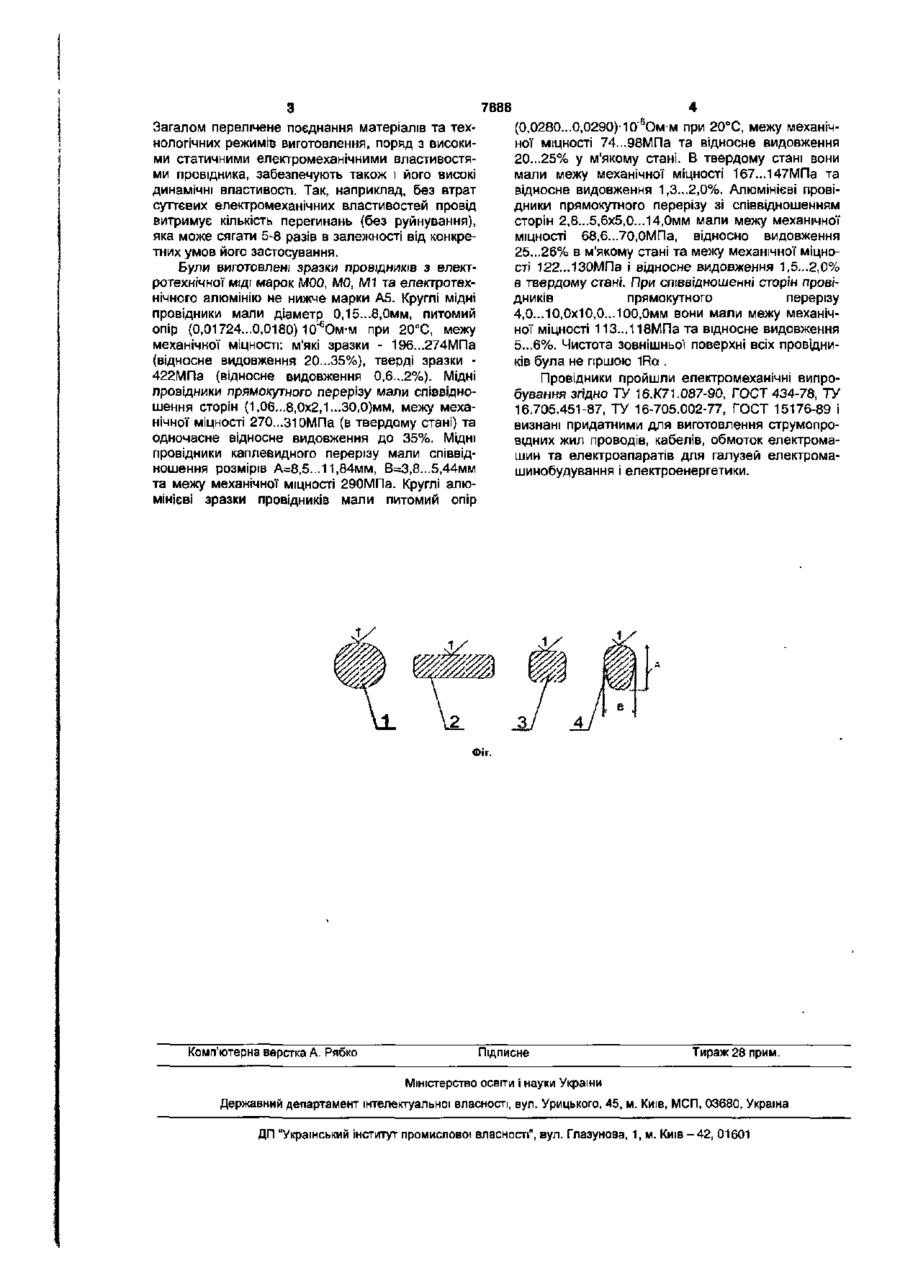

1. Провідник електричного струму, що містить провідниковий матеріал, який відрізняється тим, що він є суцільним і однорідним по об'єму, має круглий, прямокутний або краплеподібний переріз, виготовлений з м'якої або твердої міді електротех нічного призначення методом прокатування та подальшого волочіння або гарячого пресування, одночасно має питомий електричний опір (0,01724...0,0180) Ю" 6 Ом м, межу механічної міцності на розривання - 196,..422МПа, відносне видовження - 0,6...35% та чистоту зовнішньої поверхні, яка відповідає умовам його застосування. 2. Провідник електричного струму за п.1, який відрізняється тим, що він виготовлений з алюмінію електротехнічного призначення, одночасно має Корисна модель відноситься до електричних кабелів і проводів. Відомий складений, несуцільний провідник електричного струму, який містить кілька частин, об'єднаних в одне ціле методом скручування, та який використовується для повітряних ліній електропередач. Недоліком його є низький коефіцієнт заповнення поперечного перерізу провідниковим матеріалом. Найбшьш близьким до запропонованого об'єкту є неоднорідний провідник електричного струму, в якому осердя виготовлене з пористого алюмінію і розміщене всередині суцільного зовнішнього шару з алюмінію. Його недоліком є відносно високий питомий опір, невелика межа механічної* міцності та невисокі показники видовження при механічному розтягненні. Задачею корисної моделі є забезпечення електромеханічних властивостей запропонованого об'єкта ВІДПОВІДНО до умов його застосування. Поставлена задача вирішується взаємозв'язком елементів та матеріалів конструкції' і технології виготовлення запропонованого об'єкта. Провідник є суцільним і однорідним по об'єму, має круглий прямокутний або каплевидний переріз, виготовлений з м'якої або твердої міді чи алюмінію електротехнічного призначення методом прокатування та подальшого волочіння або гаря чого пресування, одночасно має питомий електричний опір, межу механічної міцності на розривання, відносне видовження та чистоту зовнішньої поверхні відповідно до умов його застосування. На Фіг. наведено схематичне зображення запропонованого об'єкта. Провідник містить провідниковий матеріал електротехнічного призначення, є суцільним, однорідним (тобто без раковин, розшарувань та ін.) і в перерізі має круглу 1, прямокутну 2, квадратну З чи каплевидну 4 форму. Провідник працює так. Достатній для виготовлення проводів, кабелів та обмоток електропристроїв питомий електричний опір забезпечує, поряд з використанням електротехнічних марок міді чи алюмінію, технологічний процес волочіння або гарячого пресування, який дозволяє одержувати суцільні і однорідні в перерізі провідники. Необхідну межу міцності та відносного механічного видовження при розтягненні забезпечує співвідношення ступеня механічної деформації вибраного способу деформування та теплового режиму відпалення при виготовленні провідника. Належна чистота зовнішньої поверхні забезпечується режимом і швидкістю деформування та змащенням технологічного інструменту (матриць або волок). Чим більш гладенька зовнішня поверхня провідника, тим краще працює накладена на нього ізоляція. питомий опір (0,0280..Д0290)-10~6 О м м , межу механічної міцності на розривання 74...167МПа та відносне видовження 5...26%. GO GO 00 7888 Загалом перелічене поєднання матеріалів та технологічних режимів виготовлення, поряд з високими статичними електромеханічними властивостями провідника, забезпечують також і його високі динамічні властивості. Так, наприклад, без втрат суттєвих електромеханічних властивостей провід витримує кількість перегинань (без руйнування), яка може сягати 5-8 разів в залежності від конкретних умов його застосування. Були виготовлені зразки провідників з електротехнічної МІДІ марок М00, МО, М1 та електротехнічного алюмінію не нижче марки А5. Круглі мідні провідники мали діаметр 0,15...8,Омм, питомий опір (0,01724.-0,0180) 10"6Ом-м при 20°С, межу механічної міцності: М'ЯКІ зразки - 196...274МПа (відносне видовження 20...35%), тверді зразки 422МПа (відносне видовження 0,6...2%). Мідні провідники прямокутного перерізу мали співвідношення сторін (1,06...8,0x2,1...30,0)мм, межу механічної міцності 27О...31ОМПа (в твердому стані) та одночасне відносне видовження до 35%. Мідні провідники каплевидного перерізу мали співвідношення розмірів А=8,5...11,84мм, В=3,8...5,44мм та межу механічної міцності 290МПа. Круглі алюмінієві зразки провідників мали питомий опір 4 (0,0280..Д0290)Ю" 6 Омм при 20°С, межу механічної міцності 74...98МПа та відносне видовження 20...25% у м'якому стані. В твердому стані вони мали межу механічної міцності 167...147МПа та відносне видовження 1,3...2,0%. Алюмінієві провідники прямокутного перерізу зі співвідношенням сторін 2,8...5,6x5,0...14,0мм мали межу механічної міцності 68,6...70,0МПа, відносно видовження 25...26% в м'якому стані та межу механічної міцності 122...130МПа і відносне видовження 1,5...2,0% в твердому стані. При співвідношенні сторін провідників прямокутного перерізу 4,0...10,0x10,0...100,0мм вони мали межу механічної міцності 113...118МПа та відносне видовження 5...6%. Чистота зовнішньої поверхні всіх провідників була не гіршою 1Ra . Провідники пройшли електромеханічні випробування згідно ТУ 16.К71.087-90, ГОСТ 434-78, ТУ 16.705.451-87, ТУ 16-705.002-77, ГОСТ 15176-89 І визнані придатними для виготовлення струмопровідних жил проводів, кабелів, обмоток електромашин та електроапаратів для галузей електромашинобудування І електроенергетики. Фіг. Комп'ютерна верстка А. Рябко Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
