Зрошувальна установка комбайна з різцевими коронками

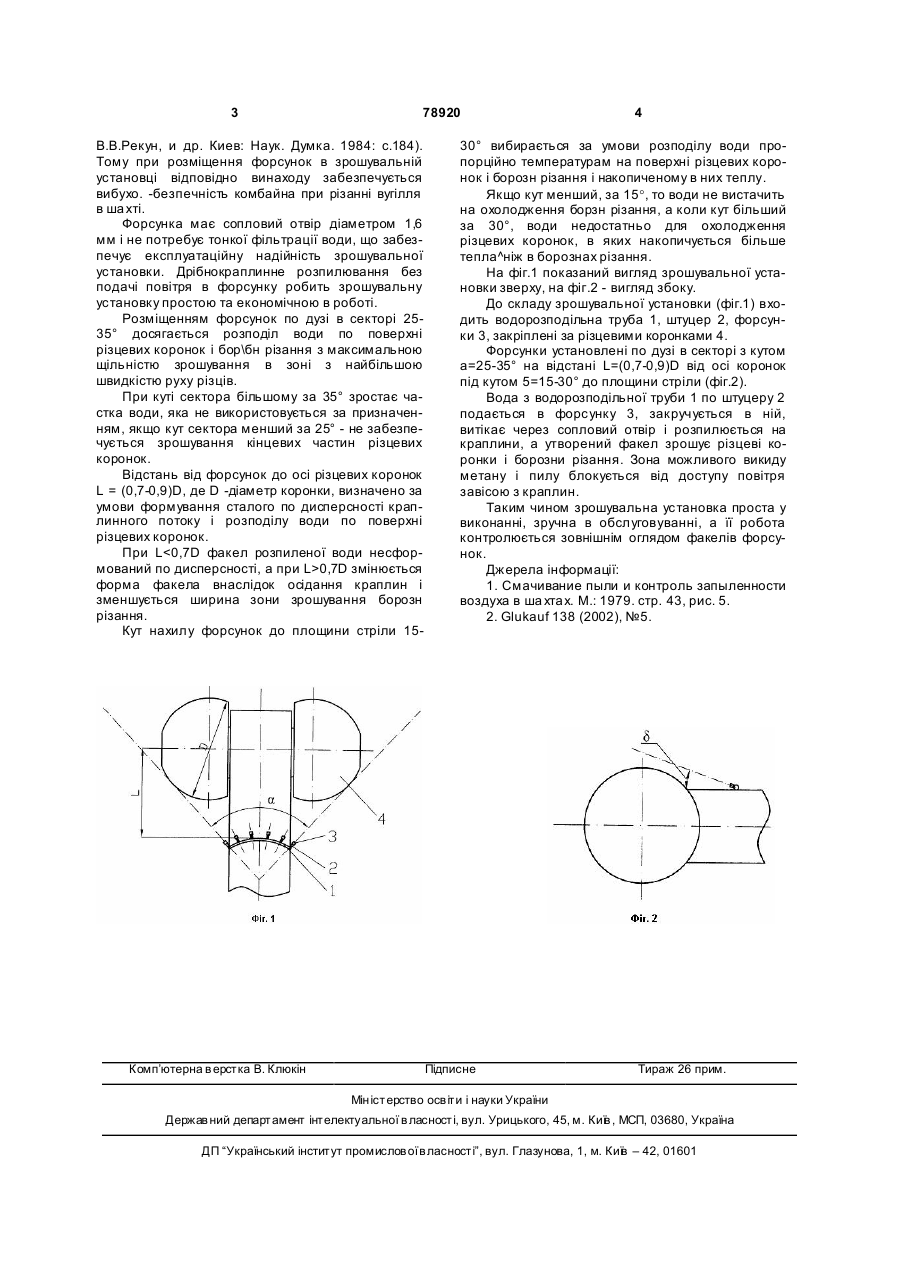

Зрошувальна установка комбайна з різцевими коронками в складі водорозподільної труби з форсунками на стрілі за коронками, яка відрізняється тим, що форсунки є відцентровими з вихровою камерою, з’єднаною круглими дотичними каналами з кільцевим колектором між втулкою з сопловим отвором і завихрювачем, ущільнених по циліндричній поверхні, причому форсунки установлені по дузі в секторі 25-35° на відстані (0,7-0,9) діаметра коронки від осі коронок і під кутом 15-30° до площини стріли. (19) (21) a200509472 (22) 10.10.2005 (24) 25.04.2007 (46) 25.04.2007, Бюл. № 5, 2007 р. (72) Коваль Володимир Павлович, Мележик Олександр Іванович, Колозін Володимир Іванович (73) Коваль Володимир Павлович, Мележик Олександр Іванович, Колозін Володимир Іванович (56) UA 24416, B05B1/34, 16.12.2002 SU 1265371, E21F5/00, 23.10.86 DE 3609754, E21C35/22, 12.08.93 DE 3717188, E21C35/22, 04.02.93 US 4186971, E21C35/22, 05.02.80 3 78920 В.В.Рекун, и др. Киев: Наук. Думка. 1984: с.184). Тому при розміщення форсунок в зрошувальній установці відповідно винаходу забезпечується вибухо. -безпечність комбайна при різанні вугілля в ша хті. Форсунка має сопловий отвір діаметром 1,6 мм і не потребує тонкої фільтрації води, що забезпечує експлуатаційну надійність зрошувальної установки. Дрібнокраплинне розпилювання без подачі повітря в форсунку робить зрошувальну установку простою та економічною в роботі. Розміщенням форсунок по дузі в секторі 2535° досягається розподіл води по поверхні різцевих коронок і бор\бн різання з максимальною щільністю зрошування в зоні з найбільшою швидкістю руху різців. При куті сектора більшому за 35° зростає частка води, яка не використовується за призначенням, якщо кут сектора менший за 25° - не забезпечується зрошування кінцевих частин різцевих коронок. Відстань від форсунок до осі різцевих коронок L = (0,7-0,9)D, де D -діаметр коронки, визначено за умови формування сталого по дисперсності краплинного потоку і розподілу води по поверхні різцевих коронок. При L0,7D змінюється форма факела внаслідок осідання краплин і зменшується ширина зони зрошування борозн різання. Кут нахилу форсунок до площини стріли 15 Комп’ютерна в ерстка В. Клюкін 4 30° вибирається за умови розподілу води пропорційно температурам на поверхні різцевих коронок і борозн різання і накопиченому в них теплу. Якщо кут менший, за 15°, то води не вистачить на охолодження борзн різання, а коли кут більший за 30°, води недостатньо для охолодження різцевих коронок, в яких накопичується більше тепла^ніж в борознах різання. На фіг.1 показаний вигляд зрошувальної установки зверху, на фіг.2 - вигляд збоку. До складу зрошувальної установки (фіг.1) входить водорозподільна труба 1, штуцер 2, форсунки 3, закріплені за різцевими коронками 4. Форсунки установлені по дузі в секторі з кутом а=25-35° на відстані L=(0,7-0,9)D від осі коронок під кутом 5=15-30° до площини стріли (фіг.2). Вода з водорозподільної труби 1 по штуцеру 2 подається в форсунку 3, закручується в ній, витікає через сопловий отвір і розпилюється на краплини, а утворений факел зрошує різцеві коронки і борозни різання. Зона можливого викиду метану і пилу блокується від доступу повітря завісою з краплин. Таким чином зрошувальна установка проста у виконанні, зручна в обслуговуванні, а її робота контролюється зовнішнім оглядом факелів форсунок. Джерела інформації: 1. Смачивание пыли и контроль запыленности воздуха в ша хтах. М.: 1979. стр. 43, рис. 5. 2. Glukauf 138 (2002), №5. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
