Суміш для ніздрюватого бетону

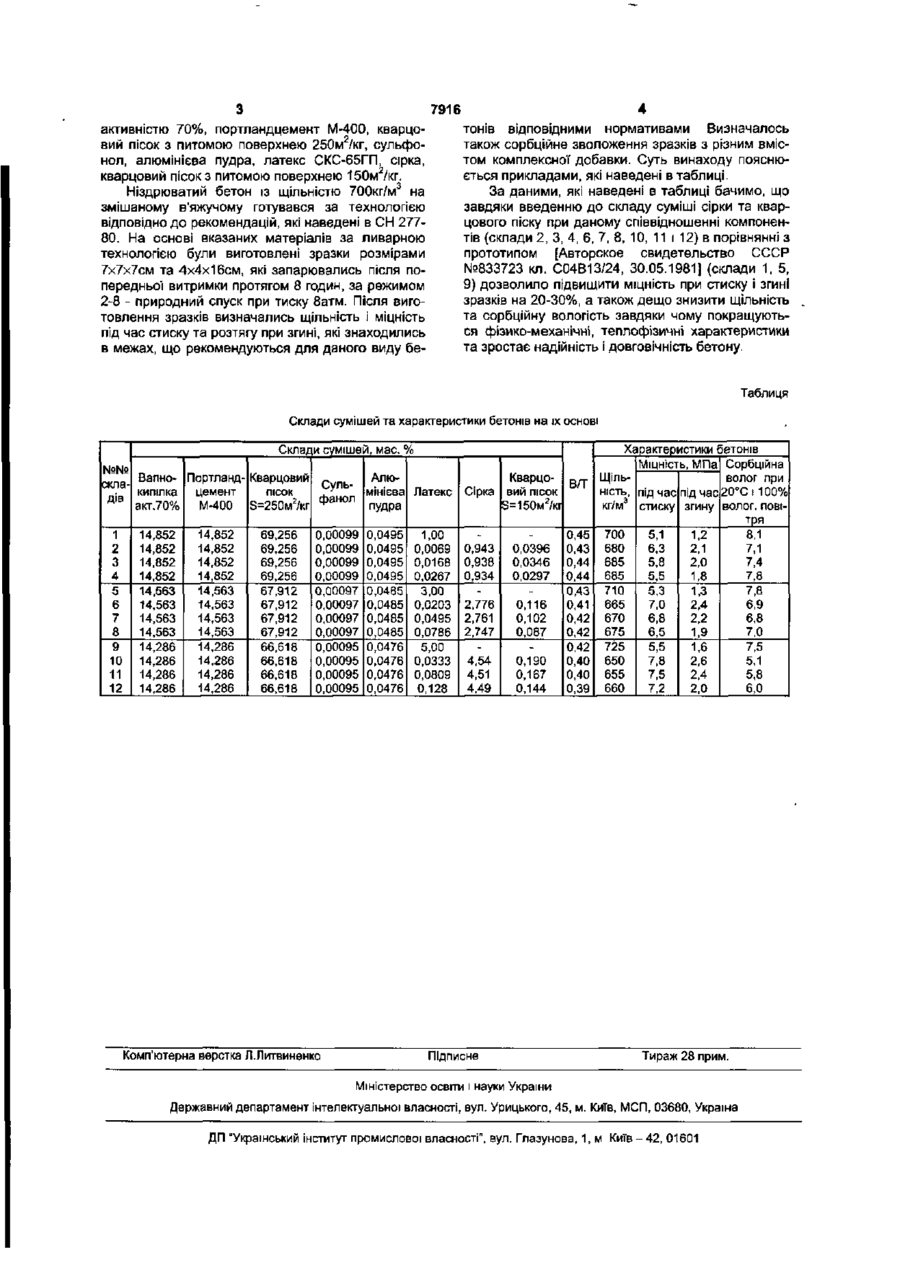

УКРАЇНА UA (11)7916 (із) U (51)7 С04В28/04,28/20,28/36 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ видається під відповідальність власника патенту (54) СУМІШ ДЛЯ НІЗДРЮВАТОГО БЕТОНУ 1 (21)20041210282 (22) 14.12.2004 *^ (24) 15.07 2005 (46) 15 07.2005, Бюл № 7, 2005 р. (72) Шналь Тарас Миколайович, Орловський Юрій Ігорович, Орловська Катерина Володимирівна, Пархоменко Руслан Володимирович (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ "ЛЬВІВСЬКА ПОЛІТЕХНІКА" (57) Суміш для ніздрюватого бетону, що містить портландцемент, кварцовий пісок з питомою поверхнею 250м2/кг, вапно-кипіпку, сульфанол, алюмінієву пудру та латекс, яка відрізняється тим, що додатково містить сірку та кварцовий пісок з питомою поверхнею 150м/кг при наступному співвідношенні компонентів, мас. %• 14,286-14,852 вапно-кипілка 14,286-14,852 портландцемент кварцовий пісок з питомою 66,618-69,256 поверхнею 250м2/кг 0,00095-0,00099 сульфанол 0,0476-0,0495 алюмінієва пудра 0,00693-0,128 латекс сірка 0,943-4,49 кварцовий пісок з питомою поверхнею 150м2/кг 0,0396-0,144. Корисна модель стосується бетонів, зокрема сумішей для ніздрюватих бетонів, і може бути використана в будівництві як теплоізоляційний матеріал. Відомі суміші для ніздрюватих бетонів, що містять азбест. Вони підвищують міцність ніздрюватого бетону під час згину [Инструкция по изготовлению изделий из ячеистого бетона СН 277-80. -М.: Стройиздат, 1981]. Відомі також суміші на мінеральних в'яжучих, до складу яких входять полімери та лугостійкі латекси [Рекомендации по применению бетонов и растворов с добавками полимеров -М.: Строиздат, 1968]. Найбільш близькою щодо технічного змісту та результату, який при цьому досягається, є суміш, до складу якої' входять портландцемент, кварцовий пісок, вапно-кипілка, сульфанол, алюмінієва пудра та латекс [Авторское свидетельство СССР №833723 кл. С 04В13/24, 30.05.1981] Проте бетони, які виготовлені на основі відомих сумішей, мають низькі фізико-механічні характеристики внаслідок недостатньої міцності на стиск та згин, а також - теплофізичні характеристики внаслідок високої сорбційної вологості. В основу корисної моделі поставлено завдання вдосконалити суміш для ніздрюватого бетону, в якій введення додаткових компонентів дозволило б підвищити фізико-механічні, теплофізичні характеристики завдяки збільшенню міцності під час стиску і згину та зменшенню сорбційної вологості, що позитивно вплине на надійність та довговічність бетону Поставлене завдання вирішується тим, що суміш для ніздрюватого бетону, що містить портландцемент, кварцовий пісок з питомою поверх2 нею 250м /кг, вапно-кипілку, сульфанол, алюмінієву пудру та латекс згідно з корисною моделлю, додатково містить сірку та кварцовий пісок з питомою поверхнею 150м /кг при наступному співвідношенні компонентів, мас. %: - вапно-кипілка 14,286-14,852, - портландцемент 14,286-14,852, - кварцовий пісок з пито2 мою поверхнею 250м /кг 66,618-69,256, - сульфаиол 0,00095-0,00099, - алюмінієва пудра 0,0476-0,0495, - латекс 0,00693-0,128, 0,943-4,49, - сірка - кварцовий пісок з питомою поверхнею 150м2/кг 0,0396-0,144 Це забезпечує підвищення пружно-пластичних характеристик та зниження температурноусадочних напружень при формуванні структури бетону, що дозволяє підвищити міцність та зменшити сорбційну вологість завдяки чому покращуються фізико-механічні, теплофізичні характеристики та зростає надійність і довговічність бетону. Для виготовлення ніздрюватого бетону використовувались наступні матеріали, вапно-кипілка (О О) ^•* «•Мі 7916 тонів відповідними нормативами Визначалось також сорбційне зволоження зразків з різним вмістом комплексної добавки. Суть винаходу пояснюється прикладами, які наведені в таблиці. За даними, які наведені в таблиці бачимо, що завдяки введенню до складу суміші сірки та кварцового піску при даному співвідношенні компонентів (склади 2, 3, 4, 6, 7, 8, 10, 11 і 12) в порівнянні з прототипом [Авторское свидетельство СССР №833723 кл. С04В13/24, 30.05.1981] (склади 1, 5, 9) дозволило підвищити міцність при стиску і згині зразків на 20-30%, а також дещо знизити щільність та сорбціину вологість завдяки чому покращуються фізико-механічні, теплофізичні характеристики та зростає надійність і довговічність бетону. активністю 70%, портландцемент М-400, кварцовий пісок з питомою поверхнею 250м2/кг, сульфонол, алюмінієва пудра, латекс СКС-65ГП, сірка, кварцовий пісок з питомою поверхнею 150м2/кг. Ніздрюватий бетон із щільністю 700кг/м3 на змішаному в'яжучому готувався за технологією відповідно до рекомендацій, які наведені в СН 27780. На основі вказаних матеріалів за ливарною технологією були виготовлені зразки розмірами 7х7х7см та 4х4х16см, які запарювались після попередньої витримки протягом 8 годин, за режимом 2-8 - природний спуск при тиску 8атм. Після виготовлення зразків визначались щільність і міцність під час стиску та розтягу при згині, які знаходились в межах, що рекомендуються для даного виду бе Таблиця Склади сумішей та характеристики бетонів на їх основі Склади сумішей, мас. % №№ 1 2 3 4 5 6 7 8 9 10 11 12 Вапно- Портланд- Кварцовий цемент ПІСОК кипшка акт.70% М-400 S=250M2/Kr 14,852 14,852 14,852 14,852 14,563 14,563 14,563 14.563 14,286 14,286 14,286 14,286 14,852 14,852 14,852 14,852 14.563 14.563 14,563 14,563 14.286 14,286 14,286 14,286 69.256 69,256 69,256 69,256 67,912 67,912 67,912 67,912 66,618 66.618 66,618 66.618 Алюмінієва Латекс пудра Суль 0,00099 0,00099 0,00099 0,00099 0,00097 0.00097 0.00097 0,00097 0,00095 0,00095 0,00095 0,00095 Комп'ютерна верстка Л.Литвиненко Сірка 0,0495 0,0495 0,0495 0,0495 0,0485 0,0485 0,0485 0,0485 0,0476 0,0476 0,0476 0,0476 0,943 0,938 0,934 2,776 2,761 2,747 4.54 4,51 4,49 1,00 0,0069 0,0168 0,0267 3,00 0,0203 0,0495 0,0786 5,00 0,0333 0,0809 0,128 Кварцовий ПІСОК Э=150м2/кг 0,0396 0,0346 0,0297 0,116 0,102 0,087 0,190 0,167 0.144 Підписне 0,45 0,43 0,44 0,44 0,43 0.41 0.42 0,42 0,42 0,40 0,40 0,39 Характеристики бетонів Міцність, МПа Сорбційна ЩІЛЬволог при НІСТЬ, під час під час 20°СМ00% 3 кг/м стиску згину волог, повітря 700 1,2 8,1 5,1 680 6,3 2,1 7,1 685 7,4 5,8 2,0 685 5,5 7,8 1,8 710 7,8 5,3 1,3 665 7,0 2,4 6,9 670 6,8 6,8 2.2 675 6,5 1,9 7,0 725 5,5 7,5 1,6 650 7,8 2.6 5,1 655 2.4 5,8 7,5 660 7,2 2.0 6,0 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ - 42, 01601
