Гвинтовий конвеєр

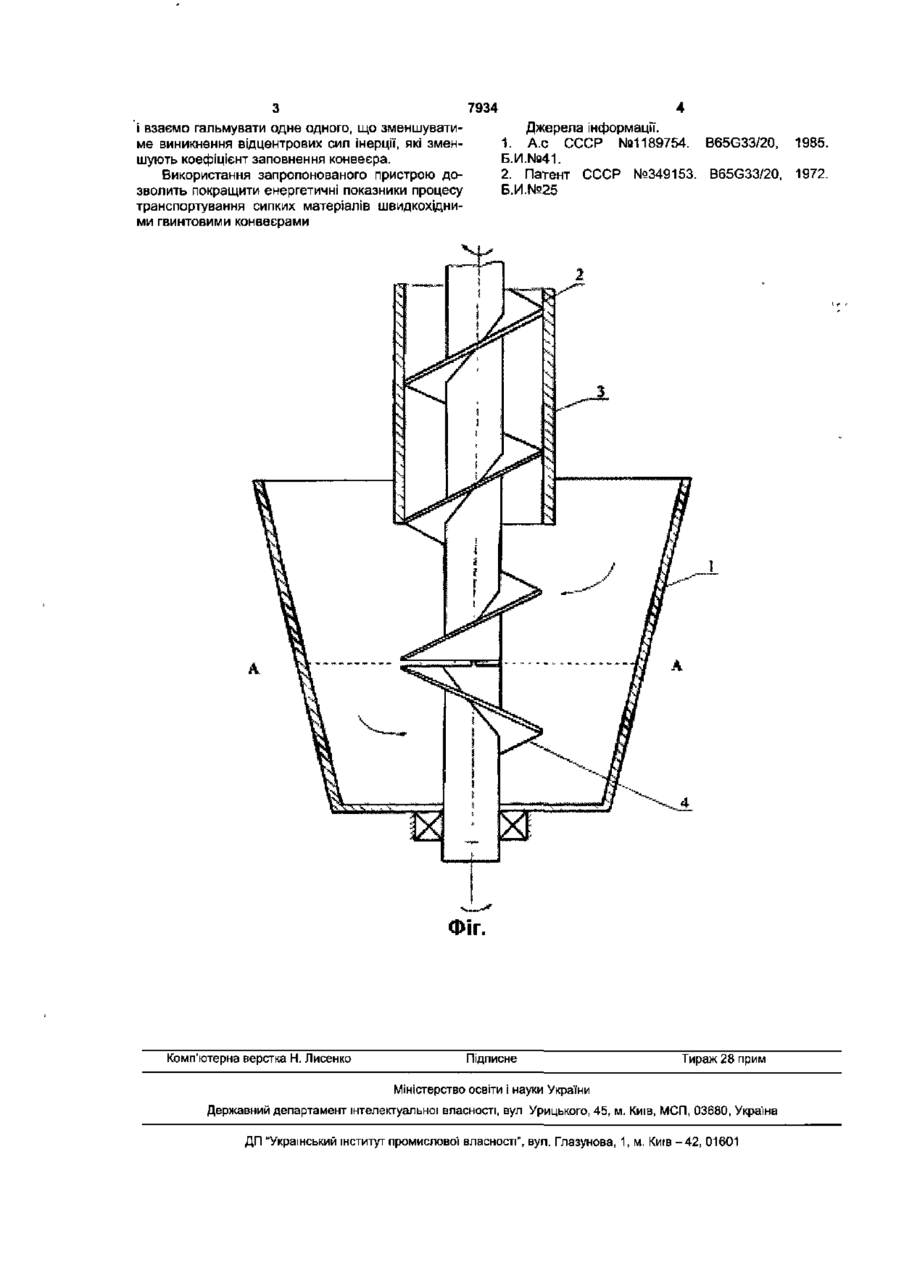

Гвинтовий конвеєр, який складається з корпусу з розміщеним у ньому гвинтом, який відрізняється тим, що в забірній частині гвинт виконаний у вигляді двох співісних частин, які мають різні за напрямком навивки і обертаються в різні боки Корисна модель відноситься до підйомнотранспортних машин і може бути використана при завантажені сипких матеріалів в різних галузях промисловості та сільського господарства Відомий вертикальний гвинтовий конвеєр для транспортування сипких матеріалів, який складається з бункера, в якому розміщені забірна частина гвинта та нерухомі напрямляючі лопаті. [1] Недоліком даного пристрою є те, що він не перешкоджає виникненню відцентрових сил інерції при збільшені кутової' швидкості гвинта. Найбільш близьким за технічною сутністю є відомий шнековий конвеєр, який складається з основного гвинта і розміщеної зовні кожуха гільзи з лопатями, яка обертається в протилежний бік від обертання гвинта. [2] Недоліком даного пристрою є те, що забезпечуючи необхідний коефіцієнт заповнення він не перешкоджає .виникненню відцентрових сил Інерції в частинках матеріалу, а отже збільшення продуктивності конвеєра супроводжується значним збільшенням споживаної потужності. Запропонована корисна модель спрямована на зменшення відцентрових сил, які діють на частинки матеріалу в зоні навантаження, і можуть бути більшими від сил тяжіння, під дією яких матеріал поступає із периферійної' зони бункера до гвинта, що дасть змогу збільшити коефіцієнт заповнення, а значить і продуктивність гвинтового конвеєра при тих же енергозатратах. Для цього у гвинтовому конвеєрі який складається з корпусу з розміщеним в ньому гвинтом, в забірній частині гвинт виконаний у вигляді двох співвісних частин які мають різні за напрямком навивки і обертаються в різні боки. Оскільки забірна частина гвинта виконана у вигляді двох частин, які обертаються в різні боки, то відповідно і частинки матеріалу в бункері будуть мати різні напрямки обертання, тобто будуть взаємно гальмувати одна одну, що призводить до зменшення відцентрових сил інерції в зоні завантаження і відповідно сприятиме збільшенню продуктивності конвеєра при тих же енергозатратах На Фіг. представлена схема забірного пристрою. Забірний пристрій складається з бункера 1, основного гвинта 2, розміщеного в кожусі гвинтового конвеєра 3 і розміщеного співвісно з основним гвинтом 2 додаткового гвинта 4, який мае в порівнянні з основним гвинтом 2 різні за напрямком навивки. Основний та додатковий гвинти обертається в різні боки. Забірний пристрій працює наступним чином: при обертанні гвинтів 2 та 4 їх лопаті захоплюють частинки сипкого матеріалу, який знаходяться в бункері, і транспортують їх в напрямку кожуха. Оскільки основний та додатковий гвинти обертаються в різні боки, то і частинки матеріалу, які знаходяться в бункері вище та нижче площини А-А будуть обертатися внаслідок сил тертя в різні боки СО О) 7934 і взаємо гальмувати одне одного, що зменшуватиме виникнення відцентрових сил інерції, які зменшують коефіцієнт заповнення конвеєра. Використання запропонованого пристрою дозволить покращити енергетичні показники процесу транспортування сипких матеріалів швидкохідними гвинтовими конвеєрами Комп'ютерна верстка Н. Лисенко 4 Джерела інформації. 1. А.с СССР №1189754. B65G33/20, 1985. Б.И.№41. 2. Патент СССР №349153. B65G33/20, 1972. Б.И.№25 Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
