Колодка ортопедична

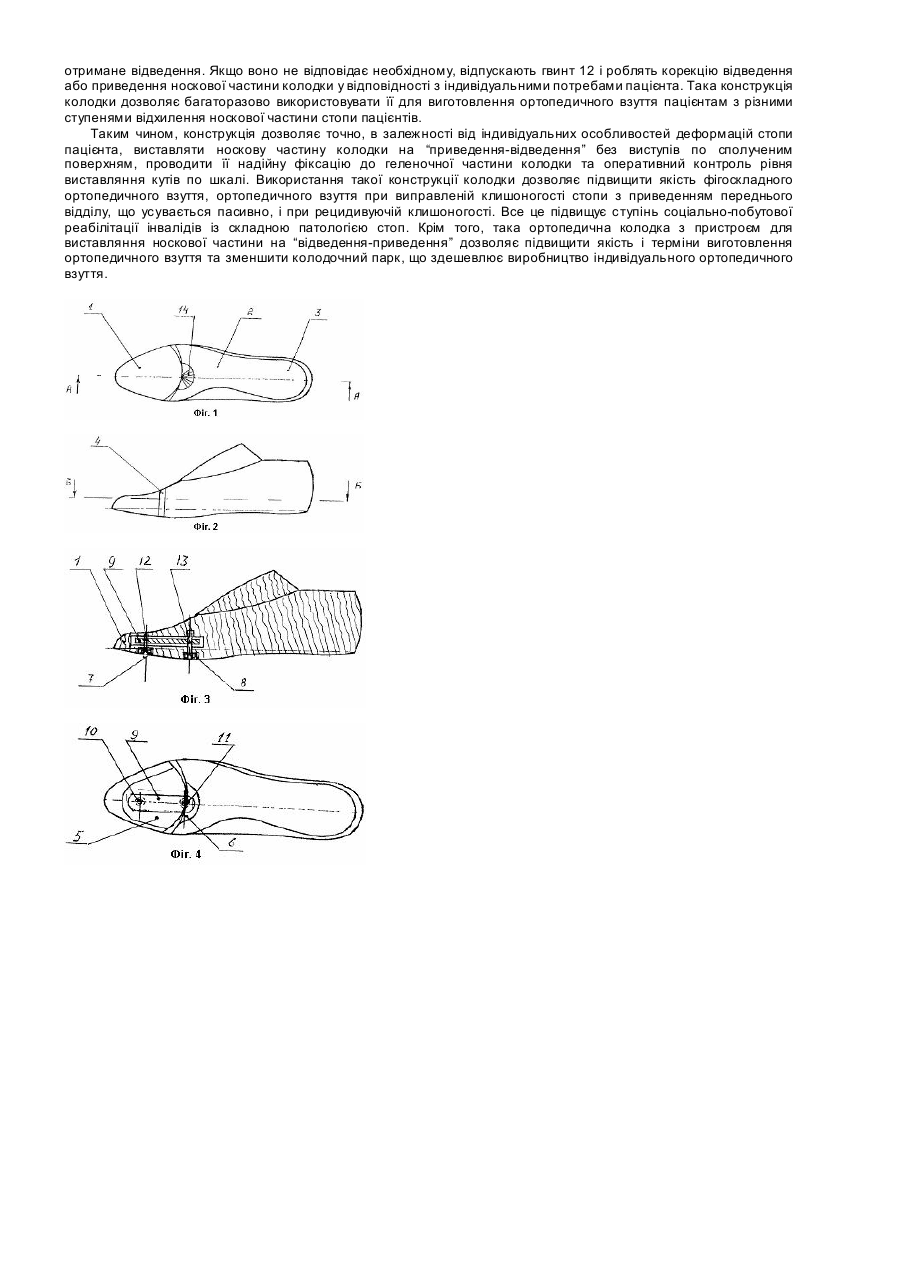

Винахід відноситься до медицини, а саме до ортопедичного взуття, і може бути використане при виготовленні взуття, призначеного для хворих з патологіями переднього відділу стопи. Ортопедичні колодки використовують для виготовлення ортопедичного взуття на визначену де формацію стіп. Фігоскладне ортопедичне взуття виготовляється по стандартних взуттєви х колодках з корекцією їх відповідно з визначеним видом деформації стоп. У виробництві ортопедичного взуття використовуються тільки затяжні колодки, які бувають низькі, що відображають тільки форму стопи, або берцові - із трубкою, що копіюють форму стопи і нижньої третини гомілки. У комплексі лікування клишоногості ортопедичне взуття відіграє вирішальну роль, особливо коли необхідно створити умови, що сприяють утриманню стопи в коригуючому положенні для профілактики розвитку деформації. Ортопедичне взуття для хворих з такою патологією виготовляють або по колодці, або по зліпку, в залежності від ступеня деформації. Приведення переднього відділу стопи - одна із супровідних клишоногість деформацій. Звичайно для корекції переднього відділу допрацьовують колодку або зліпок, зміщаючи зону носка назовні. Це ускладнює процес виготовлення взуття. Відома колодка ортопедична з відведеною носковою частиною, що має відведену на 5° вісь сліду, фі гурну вибірку під викладення внутрішнього і зовнішнього зводів зі спеціальною площадкою по зовнішньому краю. (Руководство по протезированию и ортезированию. Под ред. проф. А.Н.Кейера. Санкт-Петербург. 1999. с. 469). Недоліки цієї колодки полягають у тому, що при виготовленні взуття з відведенням носкового відділу стопи, кожен раз потрібно застосовувати нову колодку. Відведення більше 5° звичайними методами одержувати важко. Відома також ортопедична колодка, що складається із носкової, геленочної і п'яткової частин. Між геленочною і п'ятковою частинами у верхній частині виконаний клиноподібний розріз, а в нижній частині цих частин виконані пази, в яких встановлені шарнір і скоба, з'єднані з геленочною та п'ятковою частинами металевими шпильками, встановленими в отвори, розміщеними в поперечному напрямку колодки. На геленочній частини виконані три отвори, за допомогою яких, переставляючи за допомогою шпильок скобу, регулюють довжину колодки. Колодку можна вільно витягати з готового взуття [Колодки взуттєві дерев'яні. ДСТ 3927-64. В кн. Взуття шкіряне. Збірник. Частина 1. Видавництво стандартів. М., 1977, с.454-455]. Ця ортопедична колодка прийнята за прототип. Недоліки відомого рішення полягають в тому, що в таких колодках неможлива установка носкової частини в положення приведення і відведення. Технічною задачею винаходу є підвищення функціональності ортопедичної колодки, за рахунок забезпечення можливості виставляння носкової частини колодки на відведення і приведення. Ця задача вирішується тим, що в ортопедичній колодці, що включає носкову, геленочну, п'яткову частини і шарнір, відмінністю є те, що між носковою і геленочною частинами виконаний дугоподібний вертикальний розріз з радіусом дуги геленочної частини більшим ніж носкової, у носковій і геленочній частинах паралельно підошовній частині виконані пази, а вертикально підошовній частині виконані отвори, в кожному з яких виконані місця під потайні головки гвинтів. В пазах встановлена жорстка пластина з закругленими краями та двома різьбовими отворами, в яких встановлені гвинти, що утворюють осі шарніра. Гвинти пропущені через отвори носкової і геленочної частин. На підошовній стороні геленочної частини нанесена контрольна кутова шкала, а на носковій частині нанесена лінія відліку кутової установки носкової частини колодки. Дугоподібний розріз між носковою і геленочною частинами з радіусом в геленочній частині більшим ніж в носковій, а також двухвісьовий шарнір, що з'єднує ці частини, і контрольна шкала дозволяють з високою точністю реалізувати кутові відхилення носкової частини колодки відносно її геленочної частини та забезпечити відведення носкової частини без утворення виступів по сполученим поверхнях. Це підвищує функціональність ортопедичної колодки та забезпечує її якість. Різьбове сполучення пластини, а також гвинти з упором їх у торці отворів носкової і геленочної частин дозволяють фіксувати передній відділ стопи колодки в обраному положенні і контролювати його при виготовленні взуття, що підвищує точність колодки. Суть винаходу пояснюється кресленням, на якому показано: фіг.1 - загальний вигляд колодки (вигляд знизу). фіг.2 - загальний вигляд колодки (вигляд збоку). фіг.3 - розріз по АА. фіг.4 - розріз по ББ. Ортопедична колодка містить носкову частину 1, геленочну частину 2 і п'яткову частин у 3. Між носковою і геленочною частинами виконано дугоподібний вертикальний розріз 4, при цьому радіус дуги геленочної частини більший ніж носкової. Паралельно підошовної частині колодки в носковій і геленочній частинах 1, 2 виконані відповідно пази 5, 6, а вертикально підошовній стороні колодки виконані отвори 7, 8. Кожин із отворів 7, 8 має місця під циліндричні потайні головки гвинтів. В пазах 5, 6 установлена жорстка пластина 9 із двома різьбовими отворами 10, 11, у яких відповідно встановлені два гвинта 12, 13, пропущені відповідно через отвори 7, 8 з упором у торці цих отворів. Гвинти 12, 13 є осями повороту носкової частини відносно геленочної частини колодки виконані з круглою голівкою з прорізом для обертання при затягуванні. Для установки необхідних кутів “приведення-відведення” на геленочну частину підошви колодки нанесена шкала 14, а на носковій частині нанесена лінія відліку кутової установки носкової частини колодки. Ортопедичну колодку використовують таким чином. При виставленні носкової частини, наприклад, в положення “відведення”, спочатку відпускають гвинт 13 і повертають пластину 9 відносно геленочної частини вправо на визначений кут, наприклад на 2°. Потім затягують гвинт 13 і відпускають гвинт 12. Після цього повертають носкову частину колодки вправо, наприклад на 2,5° і затягують гвинт 12 до упору в торці отворів 7,8 і тим самим стабілізують положення носкової частини ортопедичної колодки, надійно фіксуючи відведене положення носкової частини. Через те, що радіус вертикального дугоподібного розрізу геленочної частини більший ніж носкової, при відведенні носкової частини сполучні поверхні не утворюють виступів на всьому протязі сполучення. По контрольній шкалі 14 відзначають отримане відведення. Якщо воно не відповідає необхідному, відпускають гвинт 12 і роблять корекцію відведення або приведення носкової частини колодки у відповідності з індивідуальними потребами пацієнта. Така конструкція колодки дозволяє багаторазово використовувати її для виготовлення ортопедичного взуття пацієнтам з різними ступенями відхилення носкової частини стопи пацієнтів. Таким чином, конструкція дозволяє точно, в залежності від індивідуальних особливостей деформацій стопи пацієнта, виставляти носкову частину колодки на “приведення-відведення” без виступів по сполученим поверхням, проводити її надійну фіксацію до геленочної частини колодки та оперативний контроль рівня виставляння кутів по шкалі. Використання такої конструкції колодки дозволяє підвищити якість фігоскладного ортопедичного взуття, ортопедичного взуття при виправленій клишоногості стопи з приведенням переднього відділу, що усувається пасивно, і при рецидивуючій клишоногості. Все це підвищує ступінь соціально-побутової реабілітації інвалідів із складною патологією стоп. Крім того, така ортопедична колодка з пристроєм для виставляння носкової частини на “відведення-приведення” дозволяє підвищити якість і терміни виготовлення ортопедичного взуття та зменшити колодочний парк, що здешевлює виробництво індивідуального ортопедичного взуття.
