Ендопротез кульшового суглоба

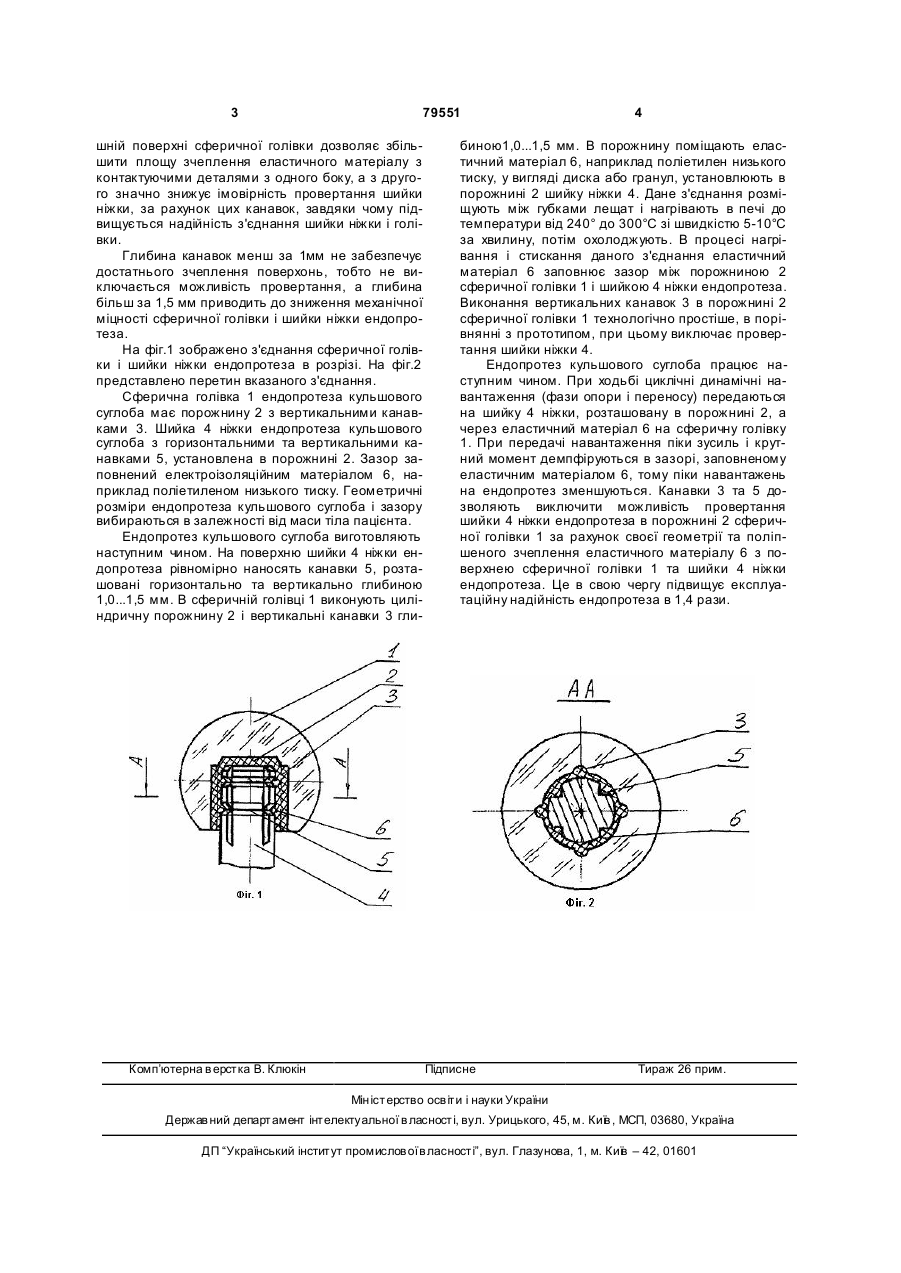

Ендопротез кульшового суглоба, який містить протез голівки стегнової кістки з канавками, в порожнину якої установлена шийка ніжки, зазор між ними заповнений еластичним матеріалом, який відрізняє ться тим, що на поверхні шийки ніжки виконані рівномірно розташовані горизонтальні та вертикальні канавки, а канавки в порожнині сферичної голівки виконані вертикальними, при цьому глибина канавок складає 1,0... 1,5 мм. (19) (21) a200509508 (22) 10.10.2005 (24) 25.06.2007 (46) 25.06.2007, Бюл. № 9, 2007 р. (72) Корж Микола Олексійович, Філіпенко Володимир Акімович, Радченко Володимир Олександрович, Литвинов Леонід Аркадійович, Волошин Олександр Вікторович, Слюнін Євген Вікторович, Тимченко Ірина Борисівна, Голухова Ала Георгіївна, Танькут Володимир Олексійович, Танькут Олексій Володимирович (73) ІНСТИТУТ МОНОКРИСТАЛІВ НАЦІОНАЛЬНОЇ АКАДЕМІЇ НАУК УКРАЇНИ, ІНСТИТУТ ПАТОЛОГІЇ ХРЕБТА ТА СУГЛОБІВ ІМ. ПРОФ. М.І.СИТЕНКА (56) SU 1630812, 28.02.1991 3 79551 шній поверхні сферичної голівки дозволяє збільшити площу зчеплення еластичного матеріалу з контактуючими деталями з одного боку, а з другого значно знижує імовірність провертання шийки ніжки, за рахунок цих канавок, завдяки чому підвищується надійність з'єднання шийки ніжки і голівки. Глибина канавок менш за 1мм не забезпечує достатнього зчеплення поверхонь, тобто не виключається можливість провертання, а глибина більш за 1,5 мм приводить до зниження механічної міцності сферичної голівки і шийки ніжки ендопротеза. На фіг.1 зображено з'єднання сферичної голівки і шийки ніжки ендопротеза в розрізі. На фіг.2 представлено перетин вказаного з'єднання. Сферична голівка 1 ендопротеза кульшового суглоба має порожнину 2 з вертикальними канавками 3. Шийка 4 ніжки ендопротеза кульшового суглоба з горизонтальними та вертикальними канавками 5, установлена в порожнині 2. Зазор заповнений електроізоляційним матеріалом 6, наприклад поліетиленом низького тиску. Геометричні розміри ендопротеза кульшового суглоба і зазору вибираються в залежності від маси тіла пацієнта. Ендопротез кульшового суглоба виготовляють наступним чином. На поверхню шийки 4 ніжки ендопротеза рівномірно наносять канавки 5, розташовані горизонтально та вертикально глибиною 1,0...1,5 мм. В сферичній голівці 1 виконують циліндричну порожнину 2 і вертикальні канавки 3 гли Комп’ютерна в ерстка В. Клюкін 4 биною1,0...1,5 мм. В порожнину поміщають еластичний матеріал 6, наприклад поліетилен низького тиску, у вигляді диска або гранул, установлюють в порожнині 2 шийку ніжки 4. Дане з'єднання розміщують між губками лещат і нагрівають в печі до температури від 240° до 300°С зі швидкістю 5-10°С за хвилину, потім охолоджують. В процесі нагрівання і стискання даного з'єднання еластичний матеріал 6 заповнює зазор між порожниною 2 сферичної голівки 1 і шийкою 4 ніжки ендопротеза. Виконання вертикальних канавок 3 в порожнині 2 сферичної голівки 1 технологічно простіше, в порівнянні з прототипом, при цьому виключає провертання шийки ніжки 4. Ендопротез кульшового суглоба працює наступним чином. При ходьбі циклічні динамічні навантаження (фази опори і переносу) передаються на шийку 4 ніжки, розташовану в порожнині 2, а через еластичний матеріал 6 на сферичну голівку 1. При передачі навантаження піки зусиль і крутний момент демпфіруються в зазорі, заповненому еластичним матеріалом 6, тому піки навантажень на ендопротез зменшуються. Канавки 3 та 5 дозволяють виключити можливість провертання шийки 4 ніжки ендопротеза в порожнині 2 сферичної голівки 1 за рахунок своєї геометрії та поліпшеного зчеплення еластичного матеріалу 6 з поверхнею сферичної голівки 1 та шийки 4 ніжки ендопротеза. Це в свою чергу підвищує експлуатаційну надійність ендопротеза в 1,4 рази. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
