Багатоканальний цифровий формувач квадратурних складових

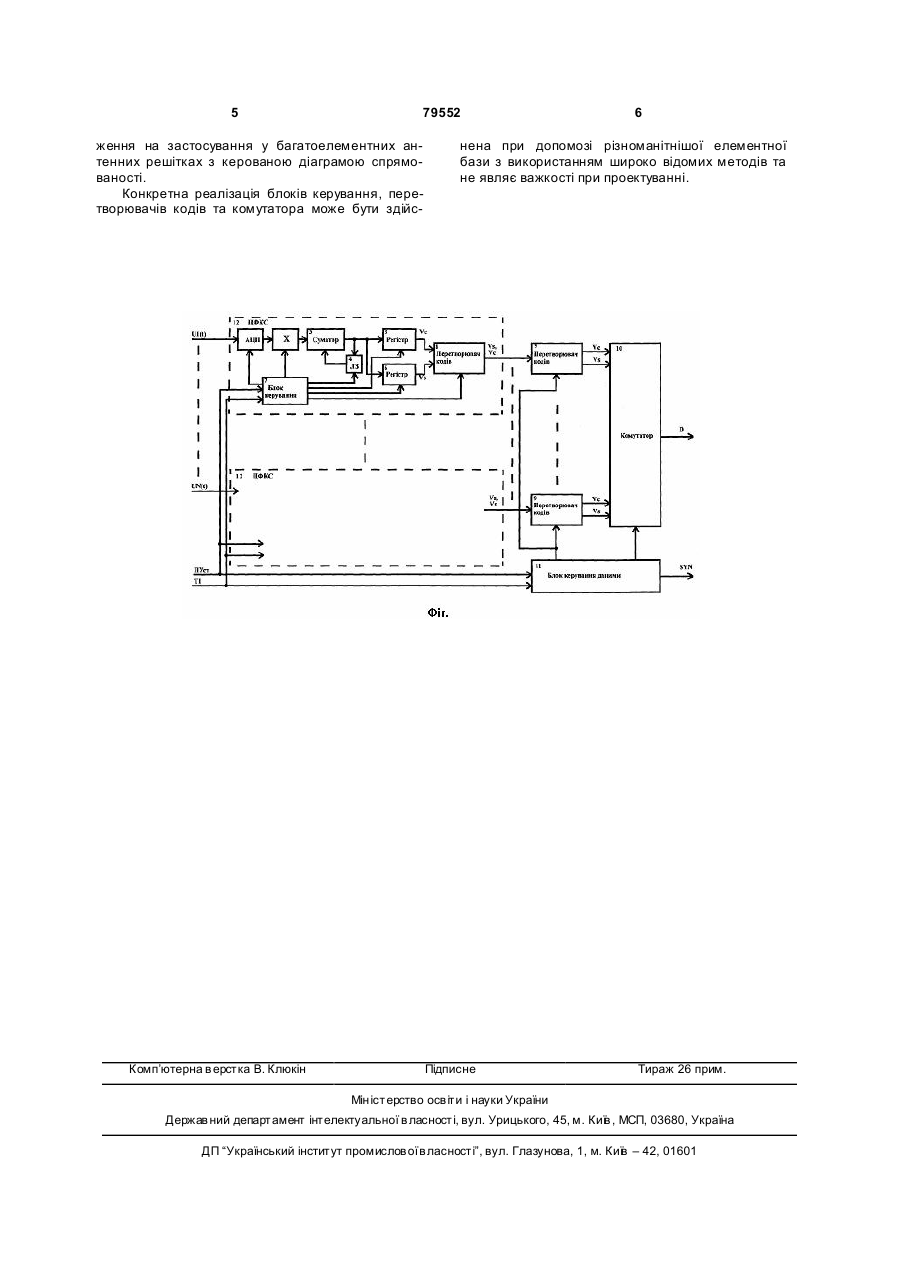

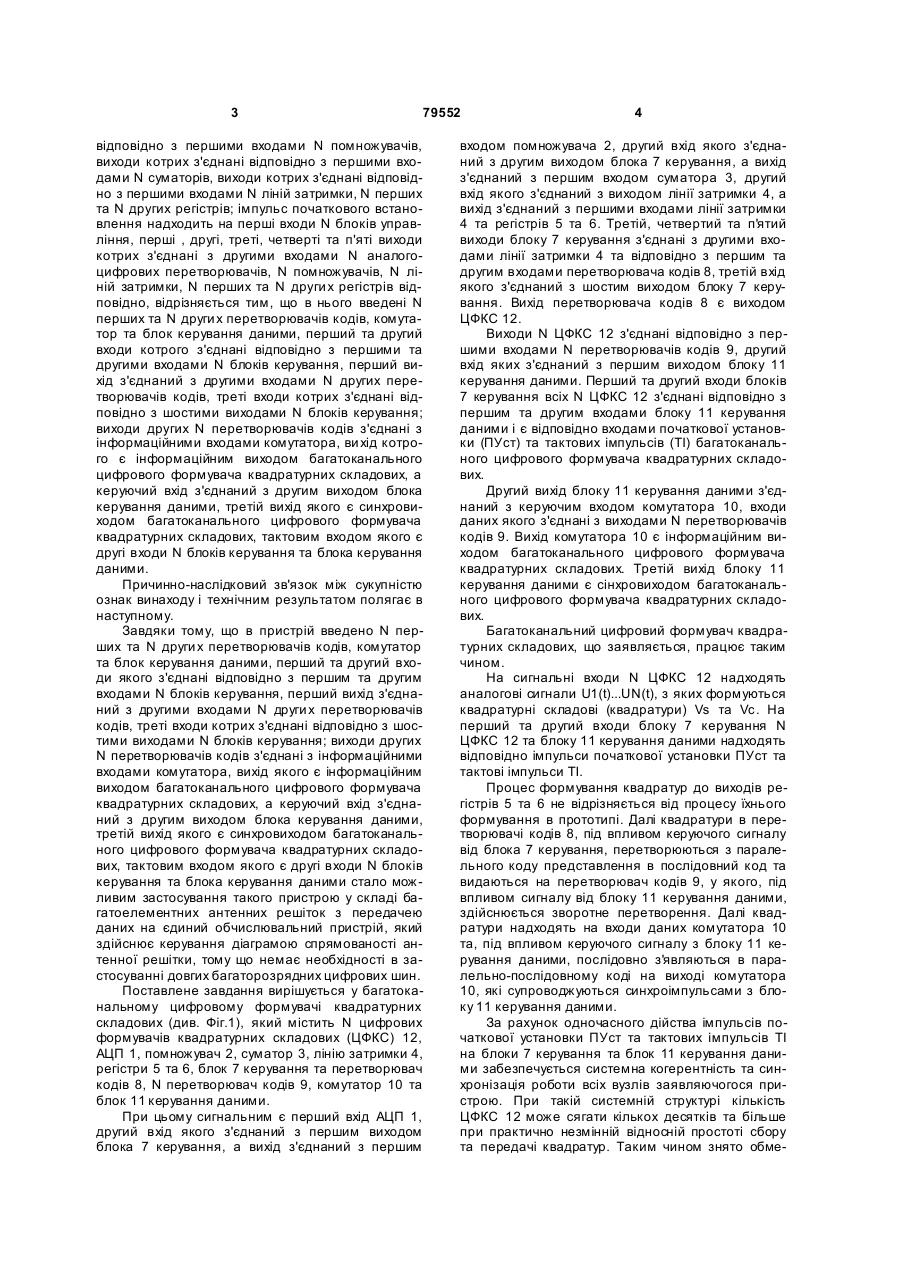

Багатоканальний цифровий формувач квадратурних складових, який містить N аналогоцифрових перетворювачів, на перші входи яких відповідно надходять N вхідних сигналів, а виходи з’єднані відповідно з першими входами N помножувачів, ви ходи яких з'єднані відповідно з першими входами N суматорів, виходи яких з'єднані відповідно з першими входами N ліній затримки, та з першими входами N перших та N других регістрів, C2 2 (19) 1 3 79552 відповідно з першими входами N помножувачів, виходи котрих з'єднані відповідно з першими входами N суматорів, виходи котрих з'єднані відповідно з першими входами N ліній затримки, N перших та N других регістрів; імпульс початкового встановлення надходить на перші входи N блоків управління, перші , другі, треті, четверті та п'яті виходи котрих з'єднані з другими входами N аналогоцифрових перетворювачів, N помножувачів, N ліній затримки, N перших та N други х регістрів відповідно, відрізняється тим, що в нього введені N перших та N други х перетворювачів кодів, комутатор та блок керування даними, перший та другий входи котрого з'єднані відповідно з першими та другими входами N блоків керування, перший вихід з'єднаний з другими входами N других перетворювачів кодів, треті входи котрих з'єднані відповідно з шостими виходами N блоків керування; виходи других N перетворювачів кодів з'єднані з інформаційними входами комутатора, ви хід котрого є інформаційним виходом багатоканального цифрового формувача квадратурних складових, а керуючий вхід з'єднаний з другим виходом блока керування даними, третій вихід якого є синхровиходом багатоканального цифрового формувача квадратурних складових, тактовим входом якого є другі входи N блоків керування та блока керування даними. Причинно-наслідковий зв'язок між сукупністю ознак винаходу і технічним результатом полягає в наступному. Завдяки тому, що в пристрій введено N перших та N други х перетворювачів кодів, комутатор та блок керування даними, перший та другий входи якого з'єднані відповідно з першим та другим входами N блоків керування, перший вихід з'єднаний з другими входами N други х перетворювачів кодів, треті входи котрих з'єднані відповідно з шостими виходами N блоків керування; виходи других N перетворювачів кодів з'єднані з інформаційними входами комутатора, вихід якого є інформаційним виходом багатоканального цифрового формувача квадратурних складових, а керуючий вхід з'єднаний з другим виходом блока керування даними, третій вихід якого є синхровиходом багатоканального цифрового формувача квадратурних складових, тактовим входом якого є другі входи N блоків керування та блока керування даними стало можливим застосування такого пристрою у складі багатоелементних антенних решіток з передачею даних на єдиний обчислювальний пристрій, який здійснює керування діаграмою спрямованості антенної решітки, тому що немає необхідності в застосуванні довгих багаторозрядних цифрових шин. Поставлене завдання вирішується у багатоканальному цифровому формувачі квадратурних складових (див. Фіг.1), який містить N цифрових формувачів квадратурних складових (ЦФКС) 12, АЦП 1, помножувач 2, суматор 3, лінію затримки 4, регістри 5 та 6, блок 7 керування та перетворювач кодів 8, N перетворювач кодів 9, комутатор 10 та блок 11 керування даними. При цьому сигнальним є перший вхід АЦП 1, другий вхід якого з'єднаний з першим виходом блока 7 керування, а вихід з'єднаний з першим 4 входом помножувача 2, другий вхід якого з'єднаний з другим виходом блока 7 керування, а вихід з'єднаний з першим входом суматора 3, другий вхід якого з'єднаний з виходом лінії затримки 4, а вихід з'єднаний з першими входами лінії затримки 4 та регістрів 5 та 6. Третій, четвертий та п'ятий виходи блоку 7 керування з'єднані з другими входами лінії затримки 4 та відповідно з першим та другим входами перетворювача кодів 8, третій вхід якого з'єднаний з шостим виходом блоку 7 керування. Вихід перетворювача кодів 8 є виходом ЦФКС 12. Виходи N ЦФКС 12 з'єднані відповідно з першими входами N перетворювачів кодів 9, другий вхід яких з'єднаний з першим виходом блоку 11 керування даними. Перший та другий входи блоків 7 керування всіх N ЦФКС 12 з'єднані відповідно з першим та другим входами блоку 11 керування даними і є відповідно входами початкової установки (ПУст) та тактових імпульсів (ТІ) багатоканального цифрового формувача квадратурних складових. Другий вихід блоку 11 керування даними з'єднаний з керуючим входом комутатора 10, входи даних якого з'єднані з виходами N перетворювачів кодів 9. Вихід комутатора 10 є інформаційним виходом багатоканального цифрового формувача квадратурних складових. Третій вихід блоку 11 керування даними є сінхровиходом багатоканального цифрового формувача квадратурних складових. Багатоканальний цифровий формувач квадратурних складових, що заявляється, працює таким чином. На сигнальні входи N ЦФКС 12 надходять аналогові сигнали U1(t)...UN(t), з яких формуються квадратурні складові (квадратури) Vs та Vc. На перший та другий входи блоку 7 керування N ЦФКС 12 та блоку 11 керування даними надходять відповідно імпульси початкової установки ПУст та тактові імпульси ТІ. Процес формування квадратур до виходів регістрів 5 та 6 не відрізняється від процесу їхнього формування в прототипі. Далі квадратури в перетворювачі кодів 8, під впливом керуючого сигналу від блока 7 керування, перетворюються з паралельного коду представлення в послідовний код та видаються на перетворювач кодів 9, у якого, під впливом сигналу від блоку 11 керування даними, здійснюється зворотне перетворення. Далі квадратури надходять на входи даних комутатора 10 та, під впливом керуючого сигналу з блоку 11 керування даними, послідовно з'являються в паралельно-послідовному коді на виході комутатора 10, які супроводжуються синхроімпульсами з блоку 11 керування даними. За рахунок одночасного дійства імпульсів початкової установки ПУст та тактових імпульсів ТІ на блоки 7 керування та блок 11 керування даними забезпечується системна когерентність та синхронізація роботи всіх вузлів заявляючогося пристрою. При такій системній структурі кількість ЦФКС 12 може сягати кількох десятків та більше при практично незмінній відносній простоті сбору та передачі квадратур. Таким чином знято обме 5 79552 ження на застосування у багатоелементних антенних решітках з керованою діаграмою спрямованості. Конкретна реалізація блоків керування, перетворювачів кодів та комутатора може бути здійс Комп’ютерна в ерстка В. Клюкін 6 нена при допомозі різноманітнішої елементної бази з використанням широко відомих методів та не являє важкості при проектуванні. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
