Пристрій для контролю положення гостряка стрілкового переводу

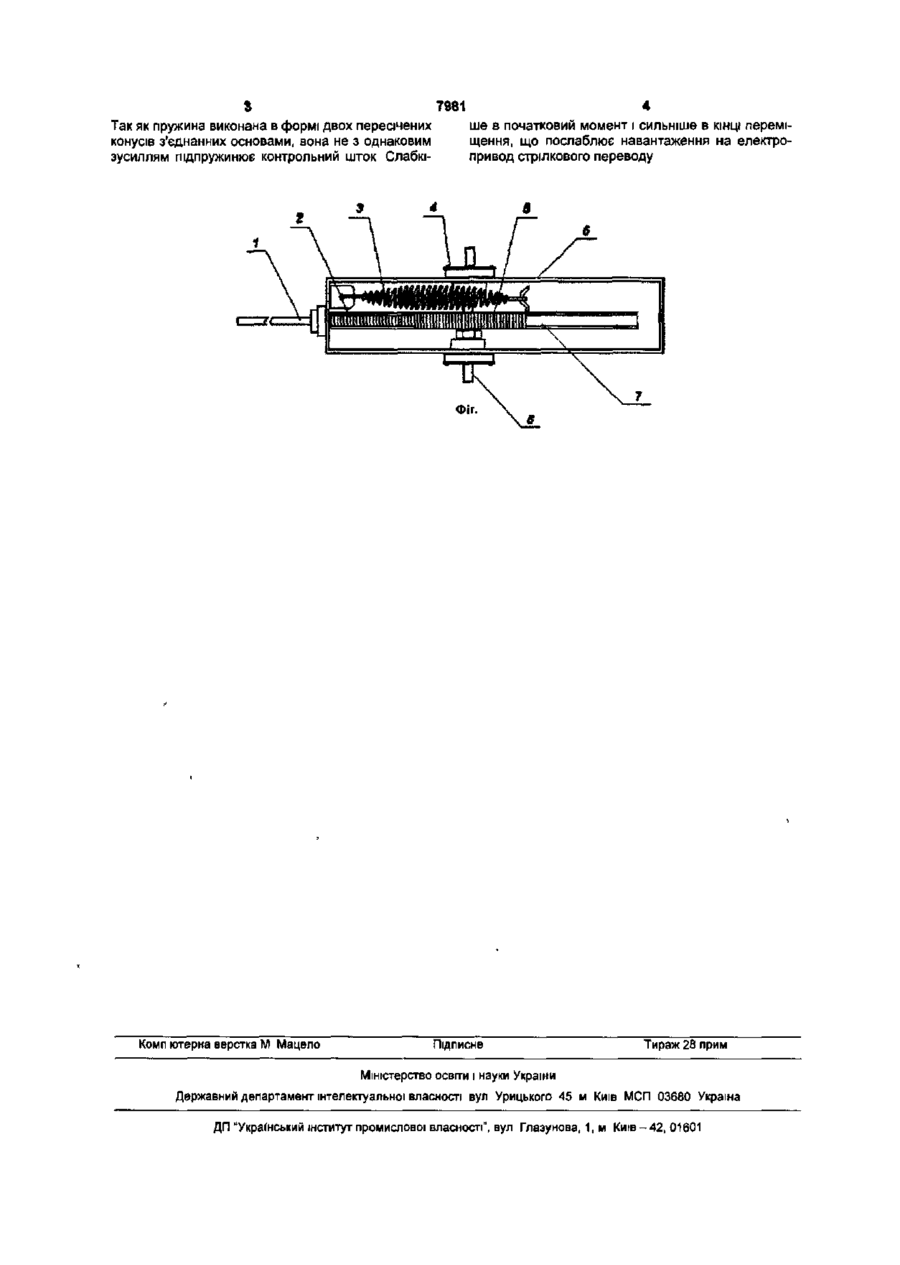

УКРАЇНА (19) UА { іі»7981 (із» U (51)7B61L5/O6 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ видається під відповідальність власника патенту (54) ПРИСТРІЙ ДЛЯ КОНТРОЛЮ ПОЛОЖЕННЯ ГОСТРЯКА СТРІЛКОВОГО ПЕРЕВОДУ (21)20041210671 (22)24.12.2004 _*,,(24)15.07.2005 (46) 15.07.2005, Бюл. № 7, 2005 р. (72) Парфьонов Володимир Іванович (73) ДНІПРОПЕТРОВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ЗАЛІЗНИЧНОГО ТРАНСПОРТУ ІМЕНІ АКАДЕМІКА В.ЛАЗАРЯНА (57) Пристрій для контролю положення гостряка стрілкового переводу, що складається з корпусу, в якому розміщений контрольний шток, з можливістю його взаємодії з гостряком стрілкового переводу, і який має своїм продовженням зубчату рейку, з'єднану з зубчатим барабаном, який закріплений на осі, і на якій закріплюють потенціометричний датчик, який відрізняється тим, що в корпусі додатково розташована направляюча лінійка, а контрольний шток підпружинений пружиною, виконаною у формі двох пересічених конусів, з'єднаних основами. Корисна модель відноситься до пристроїв залізничної' автоматики, контролюючих положення елементів стрілкового переводу. Корисна модель направлена на підвищення достовірності контролю відстані між гостряком і рамною рейкою без впливу на механічні характеристики електроприводу стрілкового переводу. Відомий пристрій для контролю положення гостряка стрілкового переводу, який містить корпус, в якому розміщенні барабан з тросом, контрольний шток і важіль, взаємодіючий з гостряком стрілкового переводу [Д.П України. № 61264 кл B61L, 5/06 2003р.] Недоліком цього пристрою є недостатня достовірність, яка виникає через розтягування троса в процесі експлуатації. Відомий пристрій для контролю положення гостряка стрілкового переводу, що складається з корпусу, в якому розташовані барабан, шток, рейка з контрольними лінійками і можливістю їх взаємодії з гостряком стрілкового переводу та підпружинену зубчату рейку [Д.П. України № 67532.кл.В.бШ 5/ 06 2004 p.] Недоліком цього пристрою є те, що він впливає на навантаження електропривода при розтягуванні пружини, що недоцільно особливо в початковий момент переводу стрілки. Технічною задачею, що вирішується заявляемою корисною моделлю, є підвищення достовірності виміру відстані між гостряком та рамною рейкою а також ослаблення навантаження на електропривод переводу особливо в початковий момент. Суть винаходу полягає в тому, що пристрій для контролю положення гостряка стрілкового переводу, який складається з корпусу, де розміщені контрольний шток, з можливістю його взаємодії з гостряком стрілкового переводу і який має своїм продовженням зубчату рейку, з'єднану з зубчатим барабаном, який закріплений на осі, і на якій розташовують датчик. Новим є те, що в корпусі додатково розташована направляюча лінійка, а контрольний шток підпружинений, пружиною, виконано у формі двох пересічених конусів, з'єднаних основами. Пристрій для котролю положення гостряків стрілкового переводу (див. Фіг) містить контрольний шток 1, який своїм продовженням має зубчату рейку 2, контрольний шток з рейкою підпружинений пружиною 3. В підшипникових обіймах 4 обертається зубчатий барабан 5. В корпусі 6. також розміщенна направляюча лінійка 7, а потенціометричний датчик закріплюється на осі 8 Пристрій працює таким чином; підпружинений пружиною 3, контрольний шток 1 з своїм продовженням зубчатою рейкою 2 переміщується разом з гостряком стрілкового переводу. Лінійне переміщення гостряка через шток з зубчатою рейкою за допомогою зубчатого барабана 5, перетворюється в обертове переміщення осі 8, на якій закріплюють потенціометричний датчик,, і яка закріплена в підшипникових обіймах 4. Зубчата рейка переміщується по направляючій лінійці 7. Всі частини пристрою розміщенні в корпусі 6. Потенціометричний датчик, закріплений на осі, змінює свій опір згідно з зміною відстані між гостряком і рамною рейкою. 00 З 7981 4 Так як пружина виконана в формі двох пересічених ше в початковий момент і сильніше в КІНЦІ переміконусів з'єднанних основами, вона не з однаковим щення, що послаблює навантаження на електрозусиллям пщпружинюе контрольний шток Слабкіпривод стршкового переводу Комп ютерна верстка М Мацело Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності вул Урицького 45 м Київ МСП 03680 Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601
