Спосіб монтажу двох упорних шарикопідшипників на валу
Номер патенту: 80028
Опубліковано: 10.08.2007
Автори: Ісаков Борис Володимирович, Мироненко Олександр Іванович, Лученков Єгор Євгенович
Формула / Реферат
Спосіб монтажу двох упорних шарикопідшипників на валу, що включає установку розпірного кільця між їх обоймами, який відрізняється тим, що розпірне кільце розташовують між внутрішніми обоймами підшипників, зовнішню обойму першого підшипника встановлюють в рухомий стакан і впирають в упорний буртик, зовнішню обойму другого підшипника встановлюють в рухомий стакан з гарантованим осьовим та діаметральним зазором, при цьому її торець і торець рухомого стакана впирають у рухомі втулки-коромисла, які, в свою чергу, протилежними сферичними поверхнями впираються у внутрішній буртик нерухомого стакана корпуса опори.
Текст

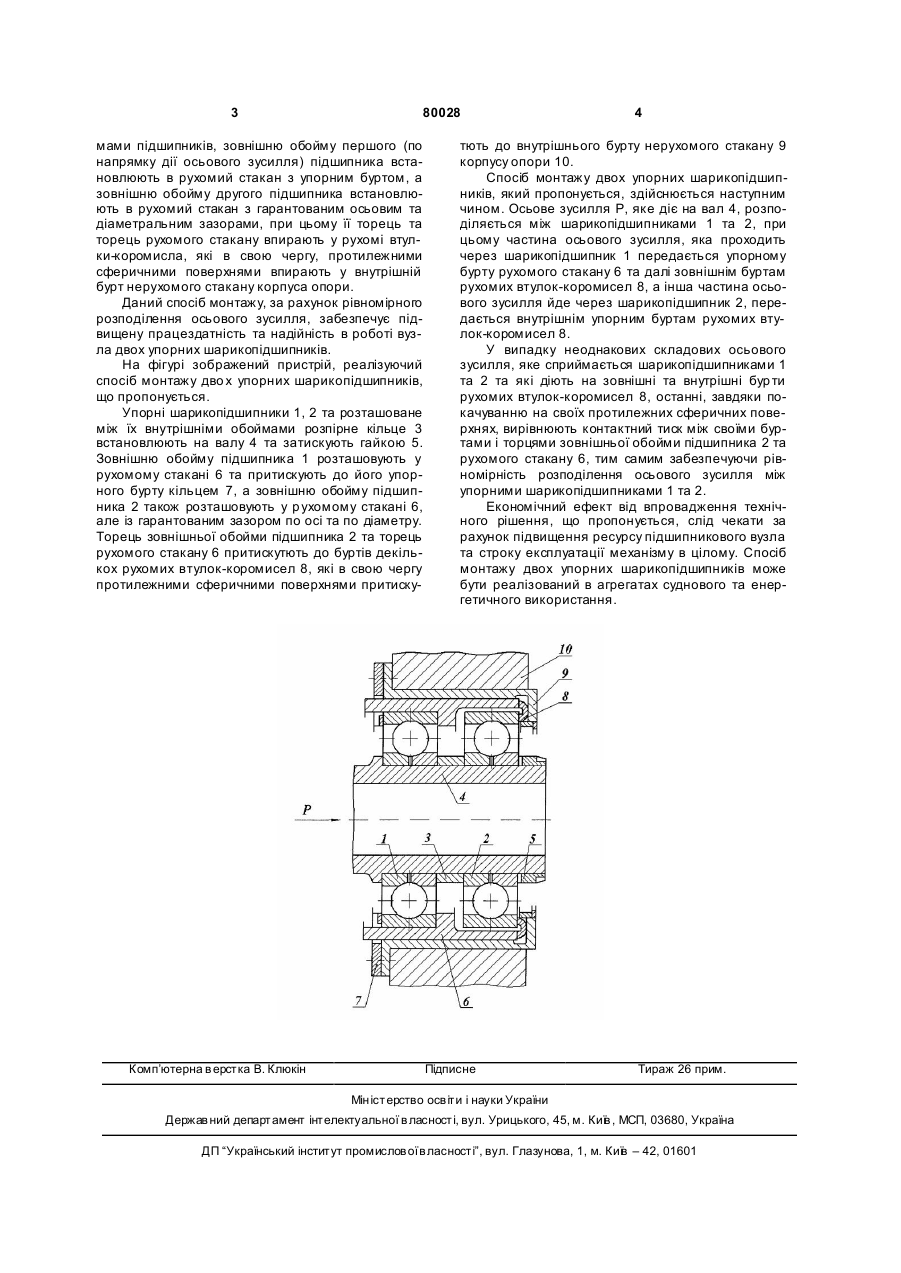

Спосіб монтажу дво х упорних шарикопідшипників на валу, що включає установку розпірного кільця між їх обоймами, який відрізняється тим, що розпірне кільце розташовують між внутрішніми обоймами підшипників, зовнішню обойму першого підшипника встановлюють в рухомий стакан і впирають в упорний буртик, зовнішню обойму другого підшипника встановлюють в рухомий стакан з гарантованим осьовим та діаметральним зазором, при цьому її торець і торець рухомого стакана впирають у рухомі втулки-коромисла, які, в свою чергу, протилежними сферичними поверхнями впираються у внутрішній буртик нерухомого стакана корпуса опори. Винахід відноситься до галузі машинобудування. Відомий монтаж двох упорних шарикопідшипників в якому для рівномірного розподілення осьового зусилля між ними, застосовуються підшипники підвищеної точності із однаковою жорсткістю та забезпеченням точного збігу зовнішніх та внутрішніх обойм підшипників. [П. И. Орлов. Основы конструирования, книга 2, М. Машиностроение, 1977.Cтp.528.]. Недоліком вказаної установки підшипників є важкість у виконанні таких точних вимог монтажу в реальних умовах комплектації та збірки підшипників, в результаті відхилення від вказаних вимог осьове зусилля буде розподілятися нерівномірно між підшипниками та призведе до зменшення ресурсу всього підшипникового вузла. Найбільш близьким за технічною сутністю до рішення, що пропонується, є монтаж двох упорних шарикопідшипників, в якому рівномірне розподілення осьового зусилля між підшипниками забезпечується встановленням регулювального дистанційного кільця між зовнішніми обоймами підшипника, величина якого розраховується в за лежності від ширини розпірних кілець між внутрішніми обоймами та величин звисання зовнішніх та внутрішніх обойм, які заміряються при продавленнях підшипників. [В. И. Анурьев. Справочник конструктора-машиностроителя, книга 2, М. Машиностроение, 1973, стр. 86]. Недоліком даного монтажу підшипників є важкість практичного рівномірного розподілення осьового зусилля між ними з-за неминучого відхилення фактичної ширини регулювального дистанційного кільця від розрахункового значення при похибках в процесі його виготовлення та різної реальної (фактичної) осьової жорсткості самих підшипників, в результаті чого осьове зусилля буде сприйматися одним підшипником, а інший підшипник не буде задіяний в передачі осьового зусилля або буде у незначній ступені. Задача винаходу - забезпечити рівномірність розподілення осьового зусилля між двома упорними шарикопідшипниками для підвищення осьової навантажувальної здатності та ресурсу підшипникового вузла. Поставлена задача вирішується тим, що розпірне кільце розташовують між внутрішніми обой (19) UA (11) 80028 (13) C2 (21) a200509298 (22) 03.10.2005 (24) 10.08.2007 (46) 10.08.2007, Бюл. №12, 2007р. (72) Ісаков Борис Володимирович, Мироненко Олександр Іванович, Лученков Єгор Євгенович (73) ДЕРЖАВНЕ ПІДПРИЄМСТВО "Н АУКОВОВИРОБНИЧИЙ КОМПЛЕКС ГАЗОТУРБОБУДУВАННЯ "ЗОРЯ"-"МАШПРОЕКТ" (56) SU 246978, 20.06.1969 RU 2025593 C1, 30.12.1994 RU 2234006 C1, 10.08.2004 JP 2000192977, 11.07.2000 RU 2006697 C1, 30.01.1994 EP 0687826, 20.12.1995 Ан урьев В.И. Справочник конструкторамашиностроителя, Книга 2, М.: Машиностроение, 1973, - C. 84-87 3 80028 мами підшипників, зовнішню обойму першого (по напрямку дії осьового зусилля) підшипника встановлюють в рухомий стакан з упорним буртом, а зовнішню обойму другого підшипника встановлюють в рухомий стакан з гарантованим осьовим та діаметральним зазорами, при цьому її торець та торець рухомого стакану впирають у рухомі втулки-коромисла, які в свою чергу, протилежними сферичними поверхнями впирають у внутрішній бурт нерухомого стакану корпуса опори. Даний спосіб монтажу, за рахунок рівномірного розподілення осьового зусилля, забезпечує підвищену працездатність та надійність в роботі вузла двох упорних шарикопідшипників. На фігурі зображений пристрій, реалізуючий спосіб монтажу дво х упорних шарикопідшипників, що пропонується. Упорні шарикопідшипники 1, 2 та розташоване між їх внутрішніми обоймами розпірне кільце 3 встановлюють на валу 4 та затискують гайкою 5. Зовнішню обойму підшипника 1 розташовують у рухомому стакані 6 та притискують до його упорного бурту кільцем 7, а зовнішню обойму підшипника 2 також розташовують у р ухомому стакані 6, але із гарантованим зазором по осі та по діаметру. Торець зовнішньої обойми підшипника 2 та торець рухомого стакану 6 притискутють до буртів декількох рухомих втулок-коромисел 8, які в свою чергу протилежними сферичними поверхнями притиску Комп’ютерна в ерстка В. Клюкін 4 тють до внутрішнього бурту нерухомого стакану 9 корпусу опори 10. Спосіб монтажу двох упорних шарикопідшипників, який пропонується, здійснюється наступним чином. Осьове зусилля Р, яке діє на вал 4, розподіляється між шарикопідшипниками 1 та 2, при цьому частина осьового зусилля, яка проходить через шарикопідшипник 1 передається упорному бурту рухомого стакану 6 та далі зовнішнім буртам рухомих втулок-коромисел 8, а інша частина осьового зусилля йде через шарикопідшипник 2, передається внутрішнім упорним буртам рухомих втулок-коромисел 8. У випадку неоднакових складових осьового зусилля, яке сприймається шарикопідшипниками 1 та 2 та які діють на зовнішні та внутрішні бур ти рухомих втулок-коромисел 8, останні, завдяки покачуванню на своїх протилежних сферичних поверхнях, вирівнюють контактний тиск між своїми буртами і торцями зовнішньої обойми підшипника 2 та рухомого стакану 6, тим самим забезпечуючи рівномірність розподілення осьового зусилля між упорними шарикопідшипниками 1 та 2. Економічний ефект від впровадження технічного рішення, що пропонується, слід чекати за рахунок підвищення ресурсу підшипникового вузла та строку експлуатації механізму в цілому. Спосіб монтажу двох упорних шарикопідшипників може бути реалізований в агрегатах суднового та енергетичного використання. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for mounting two flat-thrust bearings on shaft
Автори англійськоюIsakov Borys Volodymyrovych, Myronenko Oleksandr Ivanovych, Luchenkov Yehor Yevhenovych
Назва патенту російськоюСпособ монтажа двух упорных шарикоподшипников на валу
Автори російськоюИсаков Борис Владимирович, Мироненко Александр Иванович, Лученков Егор Евгеньевич
МПК / Мітки
МПК: F16C 25/00, F16C 35/04
Мітки: двох, монтажу, спосіб, шарикопідшипників, валу, упорних
