Пристрій для уловлювання стрічки конвеєра при її обриві

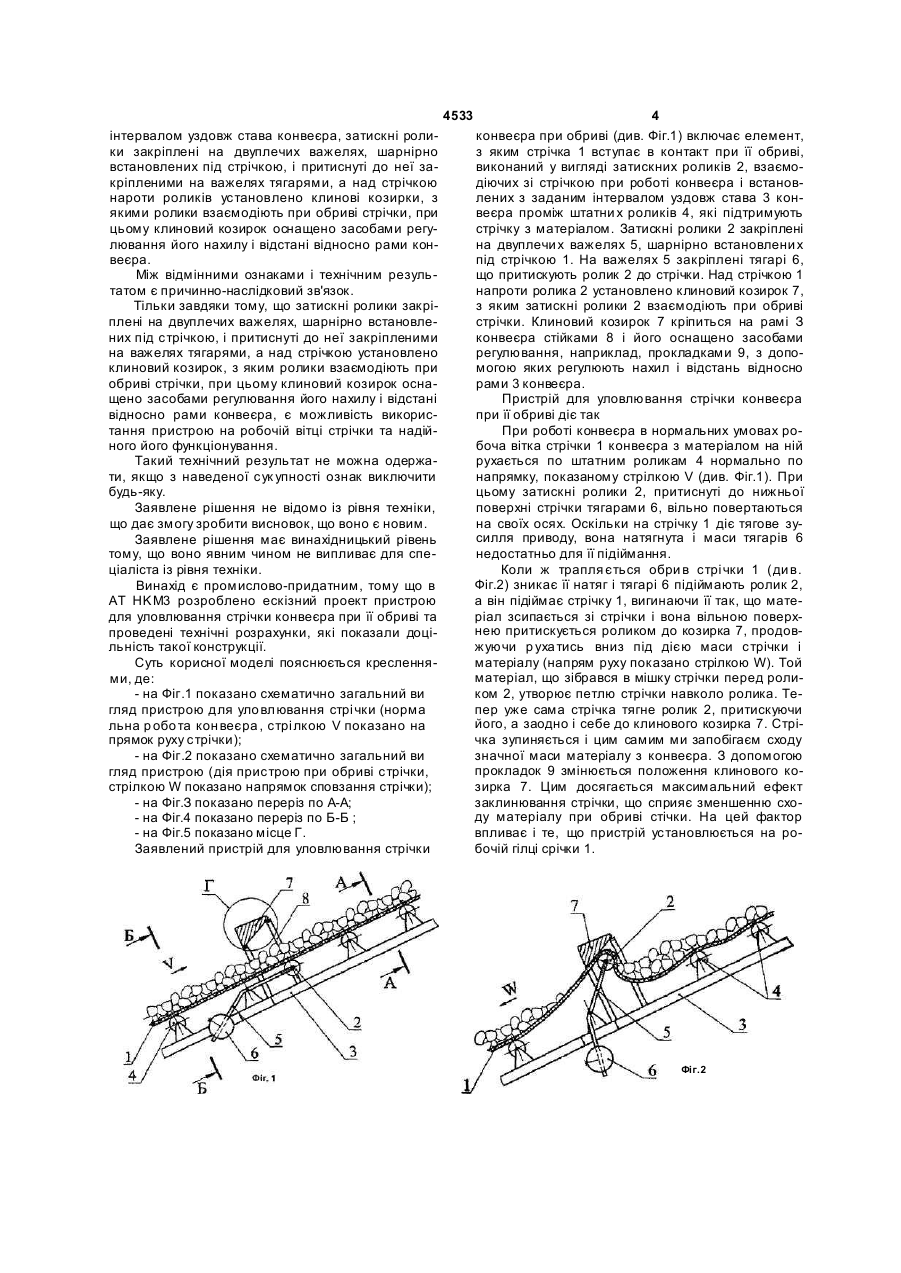

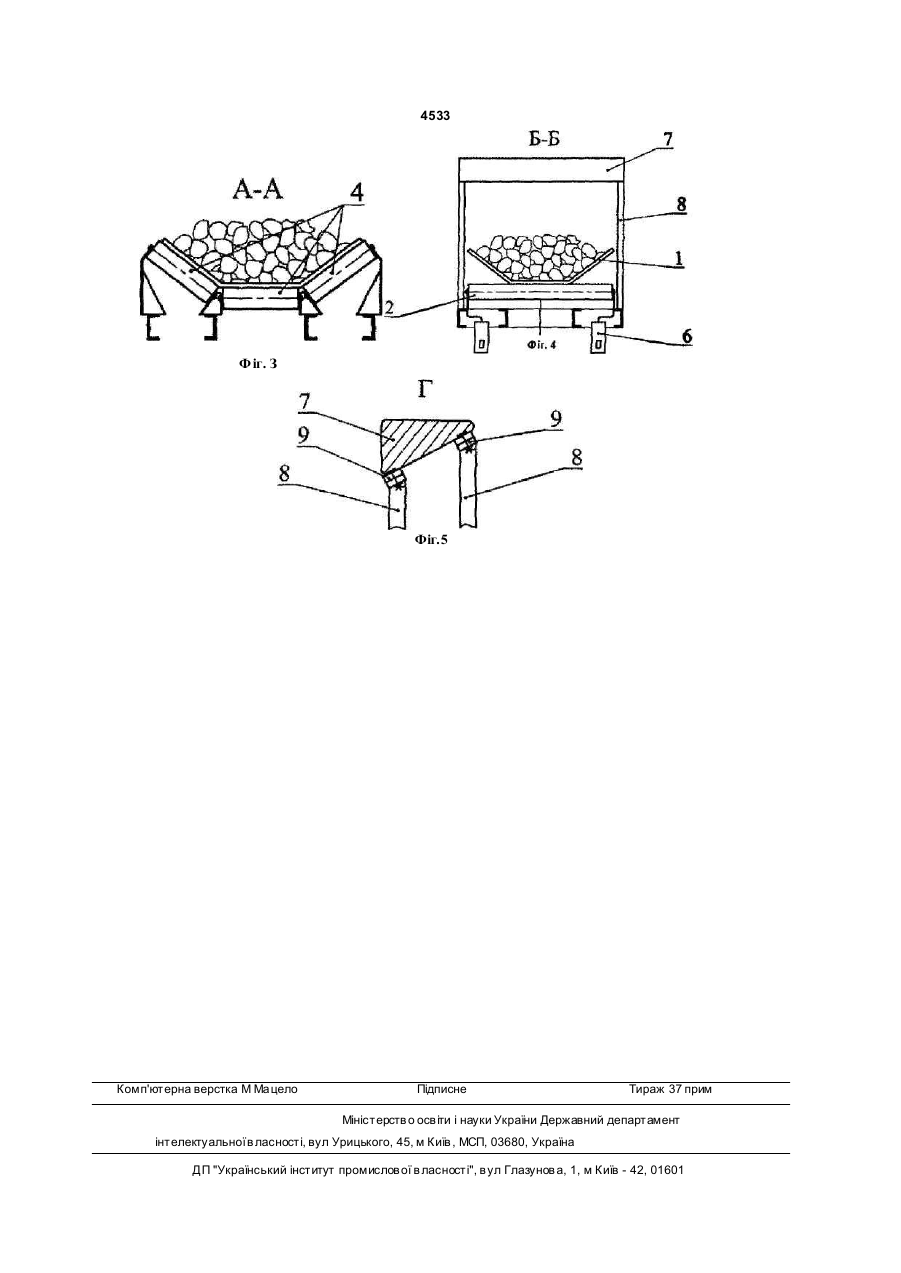

1. Пристрій для уловлювання стрічки конвеєра при її обриві, що включає елемент, з яким стрічка вступає в контакт при обриві, виконаний у вигляді затискни х роликів, вза ємодіючи х зі стрі чкою при Корисна модель відноситься до галузі промислових транспортних засобів, а точніше до транспортних засобів безперервної дії - стрічкових конвеєрів. Відомий пристрій для уловлювання стрічки конвеєра при обриві Пристрій для уловлювання стрічки конвеєра при обриві включає елемент, з яким стрічка вступає в контакт при її обриві. Цей елемент виконано у вигляді установленої над стрічкою рамки, яка утримується в робочому стані з допомогою тяг, що легко де формуються під дією зусилля, яке виникає при зворотному сповзанні стрічки з матеріалом, що трапляється при її обриві (див., наприклад книгу Андреев А.В. і др.. "Транспортні машини і автоматизовані комплекси відкритих розробок", М. Надра, 1975, стор.267) Цей пристрій не досить надійний в роботі, оскільки його спрацювання можливе при обриві тільки повністю завантаженої стрічки. Відомий також пристрій для уло влювання стрічки конвеєра при її обриві, що включає елемент, з яким стрічка вступає в жорсткий контакт при обриві. Цей елемент виконано у вигляді затискних роликів, які встановлені з визначеним інтервалом уздовж ставу конвеєра і притиснуті до стрічки при роботі конвеєра, (див., наприклад книгу Слепян В.Й. і др. "Вибір параметрів крутопохилого двострічкового конвеєра", Київ, 2003, стор.68) Даний пристрій можливо установити тільки на неробочій ві тці конвеєра і як що стане ться обри в роботі конвеєра і встановлених з заданим інтервалом уздовж конвеєрного поставу, який відрізняється тим, що затискні ролики закріплені на двоплечи х важеля х, шарнірно встановлени х під стрічкою, і притиснуті до неї закріпленими на важелях тягарями, а над стрічкою напроти затискних роликів установлено клинові козирки, з якими затискні ролики взаємодіють при обриві стрічки. 2. Пристрій для уловлювання стрічки конвеєра при її обриві за п. 1, який відрізняє ться тим, що клиновий козирок оснащено засобами регулювання його нахилу і відстані відносно рами конвеєра. на робочій вітці, то він спричинить великі неприємності доки сигнал дійде до неробочої вітки і пристрій спрацює. Пристрій вступає в дію тільки тоді, коли стрічка починає рухатись в протилежному напрямі. Тоді затискний ролик попадає в клинову щілин у і стрічка затягує його в цю щілин у і сама себе затискує. Цей пристрій для уловлювання стрічки конвеєра при її обриві є найбільш близьким до заявленого по сукупності суттєви х ознак і може бути прийнятим за прототип. Недоліком прототипу є те, що пристрій можливо установити тільки на неробочій вітці стрічки, а це часто буває неприйнятним на практиці, бо пов'язано зі значними збитками при аваріях. В основу корисної моделі покладена задача створення пристрою для уловлювання стрічки конвеєра при її обриві підвищеної надійності та ефективності. Ця задача вирішена за рахунок технічного результату, який полягає в тому, що створена констр укція, яка дає можливість використання пристрою на робочій вітці стрічки та надійного його функціонування. Для досягнення цього технічного результату в пристрої для уловлювання стрічки конвеєра при її обриві, що включає елемент, з яким стрічка вступає в контакт при обриві, виконаний у вигляді затискних роликів, взаємодіючих зі стрічкою при роботі конвеєра і встановлених з заданим СО со ю 4533 інтервалом уздовж става конвеєра, затискні ролики закріплені на двуплечих важелях, шарнірно встановлених під стрічкою, і притиснуті до неї закріпленими на важелях тягарями, а над стрічкою нароти роликів установлено клинові козирки, з якими ролики взаємодіють при обриві стрічки, при цьому клиновий козирок оснащено засобами регулювання його нахилу і відстані відносно рами конвеєра. Між відмінними ознаками і технічним результатом є причинно-наслідковий зв'язок. Тільки завдяки тому, що затискні ролики закріплені на двуплечих важелях, шарнірно встановлених під стрічкою, і притиснуті до неї закріпленими на важелях тягарями, а над стрічкою установлено клиновий козирок, з яким ролики взаємодіють при обриві стрічки, при цьому клиновий козирок оснащено засобами регулювання його нахилу і відстані відносно рами конвеєра, є можливість використання пристрою на робочій вітці стрічки та надійного його функціонування. Такий технічний результат не можна одержати, якщо з наведеної сук упності ознак виключити будь-яку. Заявлене рішення не відомо із рівня техніки, що дає змогу зробити висновок, що воно є новим. Заявлене рішення має винахідницький рівень тому, що воно явним чином не випливає для спеціаліста із рівня техніки. Винахід є промислово-придатним, тому що в AT HKM3 розроблено ескізний проект пристрою для уловлювання стрічки конвеєра при її обриві та проведені технічні розрахунки, які показали доцільність такої конструкції. Суть корисної моделі пояснюється кресленнями, де: - на Фіг.1 показано схематично загальний ви гляд пристрою для уло влювання стрі чки (норма льна р обо та кон веєра , стрі лкою V показано на прямок руху стрічки); - на Фіг.2 показано схематично загальний ви гляд пристрою (дія пристрою при обриві стрічки, стрілкою W показано напрямок сповзання стрічки); - на Фіг.З показано переріз по А-А; - на Фіг.4 показано переріз по Б-Б ; - на Фіг.5 показано місце Г. Заявлений пристрій для уловлювання стрічки 4 конвеєра при обриві (див. Фіг.1) включає елемент, з яким стрічка 1 вступає в контакт при її обриві, виконаний у вигляді затискних роликів 2, взаємодіючих зі стрічкою при роботі конвеєра і встановлених з заданим інтервалом уздовж става 3 конвеєра проміж штатни х роликів 4, які підтримують стрічку з матеріалом. Затискні ролики 2 закріплені на двуплечи х важелях 5, шарнірно встановлени х під стрічкою 1. На важелях 5 закріплені тягарі 6, що притискують ролик 2 до стрічки. Над стрічкою 1 напроти ролика 2 установлено клиновий козирок 7, з яким затискні ролики 2 взаємодіють при обриві стрічки. Клиновий козирок 7 кріпиться на рамі З конвеєра стійками 8 і його оснащено засобами регулювання, наприклад, прокладками 9, з допомогою яких регулюють нахил і відстань відносно рами 3 конвеєра. Пристрій для уловлювання стрічки конвеєра при її обриві діє так При роботі конвеєра в нормальних умовах робоча вітка стрічки 1 конвеєра з матеріалом на ній рухається по штатним роликам 4 нормально по напрямку, показаному стрілкою V (див. Фіг.1). При цьому затискні ролики 2, притиснуті до нижньої поверхні стрічки тягарами 6, вільно повертаються на своїх осях. Оскільки на стрічку 1 діє тягове зусилля приводу, вона натягнута і маси тягарів 6 недостатньо для її підіймання. Коли ж трапля ється обри в стрі чки 1 (ди в. Фіг.2) зникає її натяг і тягарі 6 підіймають ролик 2, а він підіймає стрічку 1, вигинаючи її так, що матеріал зсипається зі стрічки і вона вільною поверхнею притискується роликом до козирка 7, продовжуючи р уха тись вниз під дією маси стрічки і матеріалу (напрям руху показано стрілкою W). Той матеріал, що зібрався в мішку стрічки перед роликом 2, утворює петлю стрічки навколо ролика. Тепер уже сама стрічка тягне ролик 2, притискуючи його, а заодно і себе до клинового козирка 7. Стрічка зупиняється і цим самим ми запобігаєм сходу значної маси матеріалу з конвеєра. З допомогою прокладок 9 змінюється положення клинового козирка 7. Цим досягається максимальний ефект заклинювання стрічки, що сприяє зменшенню сходу матеріалу при обриві стічки. На цей фактор впливає і те, що пристрій установлюється на робочій гілці срічки 1. Фіг.2 4533 Фіг. З Фіг. 5 Комп'ютерна верстка М Мацело Підписне Тираж 37 прим Міністерств о осв іти і науки України Державний департамент інтелектуальної в ласності, вул Урицького, 45, м Київ , МСП, 03680, Україна ДП "Український інститут промислов ої в ласності", в ул Глазунов а, 1, м Київ - 42, 01601
