Пристрій для уловлювання стрічки конвейру у випадку її обриву

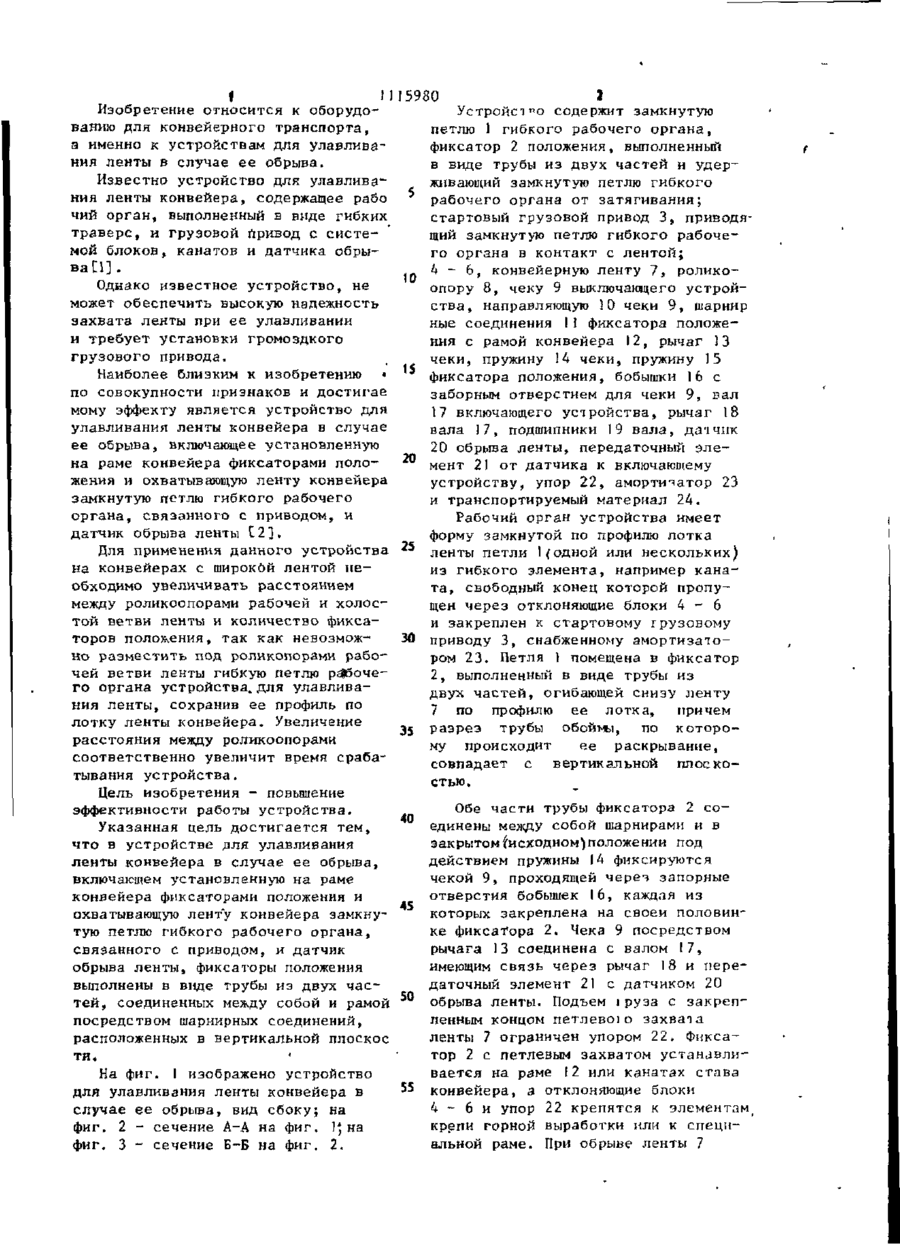

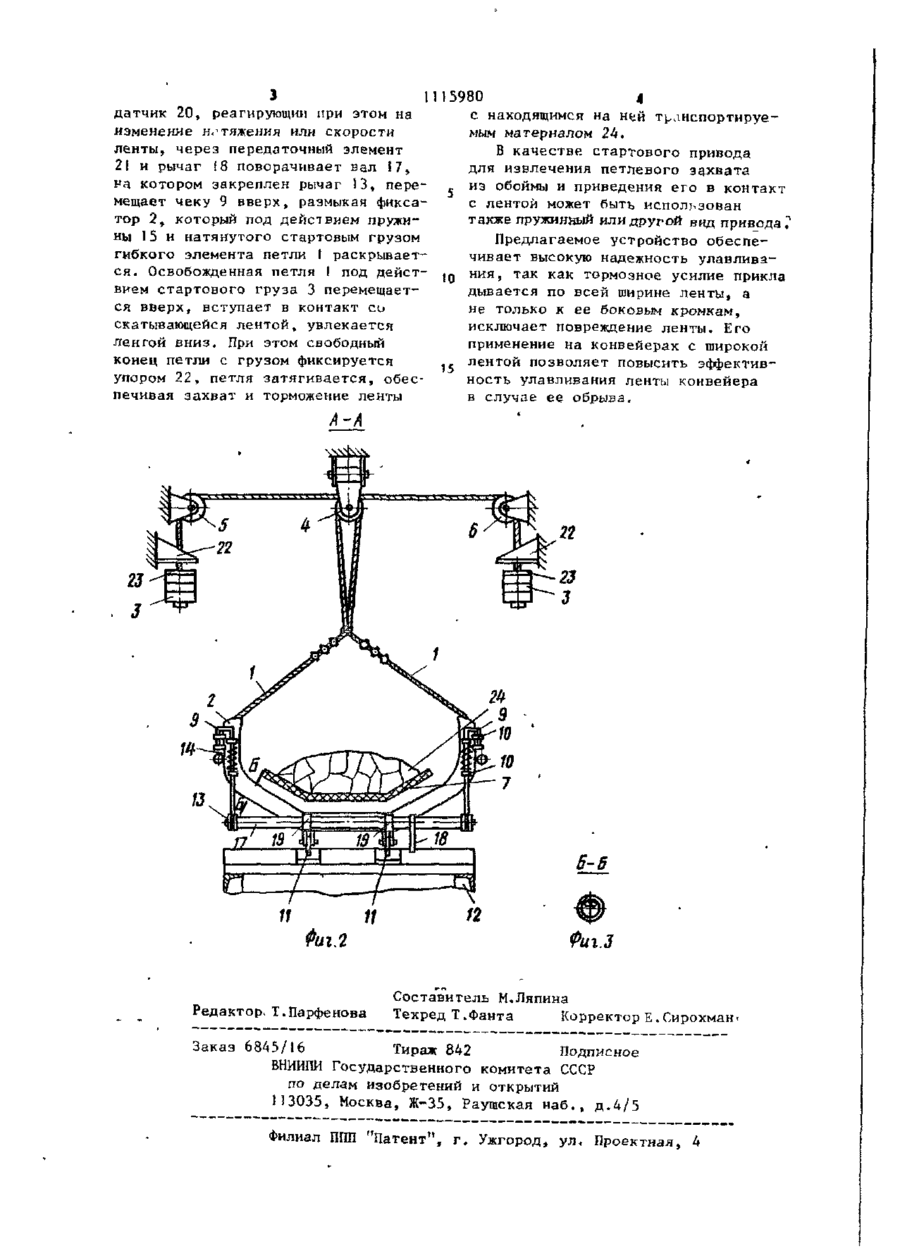

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК tt9i 3(51) СИ) Б 65 G 4 3 / 0 6 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ ОБРЕТЕНИЯ (21) 3559095/27-03 (22) 28.02.83 і (46) 30.09.84. Бюл. № 36 (7 2) В.В.Гребенюк и А.М.Вычигии (71) Государственный макеевский ордена Октябрьской Революции научно-исследовательский институт по безопасности работ в горной промышленности (53) 621.067.2(088.8) (56) 1. Авторское свидетельство СССР № 565860, кл. В 65 G 43/06, 1975. 2. Авторское свидетельство СССР И 882876, кл. В 65 G 43/06, 1980 * (прототип). (54) (57) УСТРОЙСТВО ДЛЯ УЛАВЛИВАНИЯ Л Е Ш Ы КОНВЕЙЕРА В СЛУЧАЕ ЬЕ ОБРЫВА, включающее установленную на раме конвейера фиксаторами положения и охватывающую ленту конвейера замкнутую петлю іибкого рабочего органа, связанноіо с приводом, и датчик обрыва ленты» о т л и ч а ю щ е е с я тем, что» с целью повышения эффектив ности работы устройства, фиксаторы положения выполнены в виде трубы из двух частей соединенных между собой и рамой посредством шарнирных соединений, расположенных в вертикаль ной плоскости. ел с ел СО 00 Изобретение относится к оборудованию для конвейерного транспорта, а именно к устройствам для улавливания ленты в случае ее обрыва. Известно устройство для улавлива^ ния ленты конвейера, содержащее рабо чий орган, выполненный в виде гибких траверс, и грузовой Привод с системой блоков, канатов и датчика обры ваП]. Однако известное устройство, не может обеспечить высокую надежность захвата ленты при ее улавливании и требует установки громоздкого грузового привода. Наиболее близким к изобретению • по совокупности признаков и достигає мому эффекту является устройство для улавливания ленты конвейера в случае ее обрыва, включающее установленную на раме конвейера фиксаторами положения и охватывающую ленту конвейера замкнутую петлю гибкого рабочего органа, связанного с приводом, и датчик обрыва ленты С2]. Для применения данного устройства на конвейерах с широкой лентой необходимо увеличивать расстоянием между роликоопорами рабочей и холостой ветви ленты и количество фиксаторов положения, так как невозможно разместить под роликопорами рабочей ветви ленты гибкую петлю рабочего органа устройства, для улавливания ленты, сохранив ее профиль по лотку ленты конвейера. Увеличение расстояния между роликоопорами соответственно увеличит время срабатывания устройства. Цель изобретения - повышение эффективности работы устройства. Указанная цель достигается тем, что в устройстве для улавливания ленты конвейера в случае ее обрыва, включающем установленную на раме конвейера фиксаторами положения и охватывающую лент'у конвейера замкнутую петлю гибкого рабочего органа, связанного с приводом, и датчик обрыва ленты, фиксаторы положения выполнены в виде трубы из двух частей, соединенных между собой и рамой посредством шарнирных соединений, расположенных в вертикальной плоское ти. На фиг. 1 изображено устройство для улавливания ленты конвейера в случае ее обрыва, вид сбоку; на фиг. 2 - сечение А-А на фиг. ]] на фиг. 3 - сечение Б-Б на фиг. 2. 15980 10 15 20 25 30 35 1 Устройс^о содержит замкнутую петлю 1 гибкого рабочего органа, фиксатор 2 положения, выполненный в виде трубы из двух частей и удерживающий замкнутую петлю гибкого рабочего органа от затягивания; стартовый грузовой привод 3, приводящий замкнутую петлю гибкого рабочего органа в контакт с лентой; 4 - 6 , конвейерную ленту 7, роликоопору 8, чеку 9 выключающего устройства, направляющую 10 чеки 9, шарнир ные соединения 11 фиксатора положения с рамой конвейера 12, рычаг 13 чеки, пружину 14 чеки, пружину 15 фиксатора положения, бобышки 16 с заборным отверстием для чеки 9, вал 17 включающего устройства, рычаг 18 вала 17, подшипники I9 вала, даічнк 20 обрыва ленты, передаточный элемент 21 от датчика к включающему устройству, упор 22, амортизатор 23 и транспортируемый материал 24. Рабочий орган устройства имеет форму замкнутой по профилю лотка ленты петли 1(одной или нескольких) из гибкого элемента, например каната, свободный конец которой пропущен через отклоняющие блоки 4 - 6 и закреплен к стартовому грузовому приводу 3, снабженному амортизатором 23. Петля 1 помещена в фиксатор 2, выполненный в виде трубы из двух частей, огибающей снизу ленту 7 по профилю ее лотка, причем разрез трубы обоймы, по которому происходит ее раскрывание, совпадает с вертикальной плоскостью. Обе части трубы фиксатора 2 соединены между собой шарнирами и в закрытомЫсходном)положении под действием пружины 14 фиксируются чекой 9, проходящей через запорные отверстия бобышек 16, каждая из 4S которых закреплена на своей половин" ке фиксатора 2. Чека 9 посредством рычага 13 соединена с валом 17, имеющим связь через рычаг 18 и передаточный элемент 21 с датчиком 20 50 обрыва ленты. Подъем іруза с закрепленным концом петлевоїо захвата ленты 7 ограничен упором 22. Фиксатор 2 с петлевым захватом устанавливается на раме 12 или канатах става 55 конвейера, а отклоняющие блоки 4 - 6 и упор 22 крепятся к элементам^ крепи горной выработки или к специальной раме. При обрыве ленты 7 40 датчик 20, реагирующий при этом на изменение натяжения или скорости ленты, через передаточный элемент 2І и рычаг 18 поворачивает вал і 7, Fa котором закреплен рычаг 13, пере мещает чеку 9 вверх, размыкая фикса тор 2, который под действием пружины I5 и натянутого стартовым грузом гибкого элемента петли 1 раскрывает ся. Освобожденная петля 1 под дейст вием стартового груза 3 перемещается вверх, вступает в контакт со скатывающейся лентой, увлекается ленгой вниз. При этом свободный конец петли с грузом фиксируется упором 22, петля затягивается, обес печивая захват и торможение ленты 1115980 д с находящимся на н^й транспортируемым материалом 24. В качестве стартового привода для извлечения петлевого захвата - из обоймы и приведения его в контакт с лентой может быть использован также пружинный или другой вид привода? Предлагаемое устройство обеспечивает высокую надежность улавлива10 ния, так как тормозное усилие прикла дывается по всей ширине ленты, а не только к ее боковым кромкам, исключает повреждение ленты. Его применение на конвейерах с широкой 15 лентой позволяет повысить эффективность улавливания ленты конвейера в случае ее обрыва. А-А В-В Риг.З Редактор. Т.Парфенова Составитель М.Ляпина Техред Т.Фанта Корректор Е.Сирохман Заказ 6845/16 Тираж 842 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий П3035, Москва, Ж-35, Раушская наб., д.4/5 Филиал ПШІ "Патент", г. Ужгород, ул« Проектная, 4
