Ексцентриковий пристрій для уловлювання стрічки похилого конвеєра
Формула / Реферат
Ексцентриковий пристрій для уловлювання стрічки похилого конвеєра, що містить корпус, ексцентрик, встановлений на осі під стрічкою з зазором, який відрізняється тим, що на боковій поверхні ексцентрика жорстко встановлені контрвантажі, а на корпусі пристрою встановлені обмежувачі повороту ексцентрика.
Текст

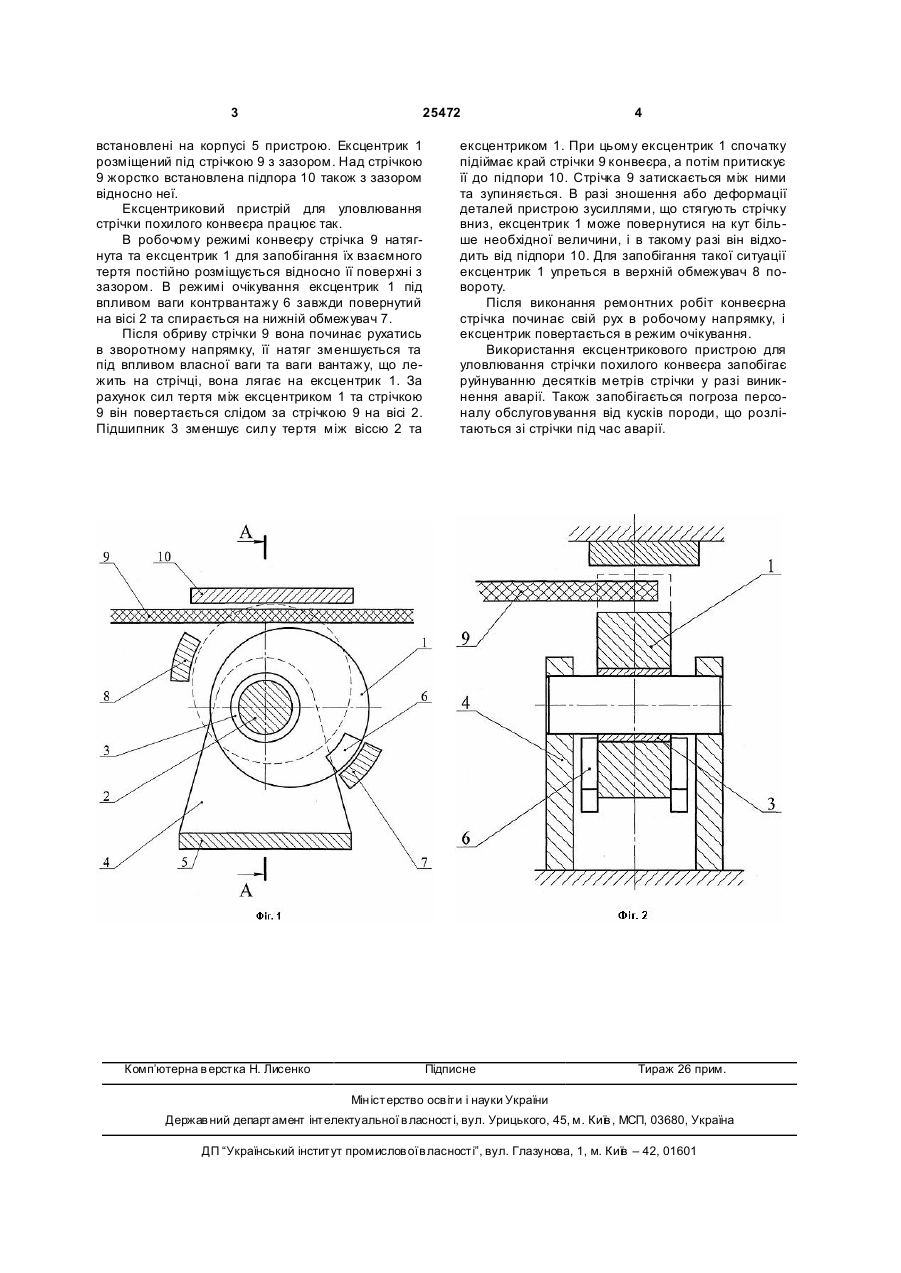

Ексцентриковий пристрій для уловлювання стрічки похилого конвеєра, що містить корпус, ексцентрик, встановлений на осі під стрічкою з зазором, який відрізняється тим, що на боковій поверхні ексцентрика жорстко встановлені контрвантажі, а на корпусі пристрою встановлені обмежувачі повороту ексцентрика. (19) (21) u200703565 (22) 02.04.2007 (24) 10.08.2007 (46) 10.08.2007, Бюл. № 12, 2007 р. (72) Александрова Тетяна Володимирівна (73) ДЕРЖАВНЕ ПІДПРИЄМСТВО "ДЕРЖАВНИЙ ІНСТИТУТ ПО ПРОЕКТУВАННЮ ПІДПРИЄМСТВ ГІРНИЧОРУДНОЇ ПРОМИСЛОВОСТІ "КРИВБАСПРОЕКТ" 3 25472 встановлені на корпусі 5 пристрою. Ексцентрик 1 розміщений під стрічкою 9 з зазором. Над стрічкою 9 жорстко встановлена підпора 10 також з зазором відносно неї. Ексцентриковий пристрій для уловлювання стрічки похилого конвеєра працює так. В робочому режимі конвеєру стрічка 9 натягнута та ексцентрик 1 для запобігання їх взаємного тертя постійно розміщується відносно її поверхні з зазором. В режимі очікування ексцентрик 1 під впливом ваги контрвантажу 6 завжди повернутий на вісі 2 та спирається на нижній обмежувач 7. Після обриву стрічки 9 вона починає рухатись в зворотному напрямку, її натяг зменшується та під впливом власної ваги та ваги вантажу, що лежить на стрічці, вона лягає на ексцентрик 1. За рахунок сил тертя між ексцентриком 1 та стрічкою 9 він повертається слідом за стрічкою 9 на вісі 2. Підшипник 3 зменшує силу тертя між віссю 2 та Комп’ютерна в ерстка Н. Лисенко 4 ексцентриком 1. При цьому ексцентрик 1 спочатку підіймає край стрічки 9 конвеєра, а потім притискує її до підпори 10. Стрічка 9 затискається між ними та зупиняється. В разі зношення або деформації деталей пристрою зусиллями, що стягують стрічку вниз, ексцентрик 1 може повернутися на кут більше необхідної величини, і в такому разі він відходить від підпори 10. Для запобігання такої ситуації ексцентрик 1 упреться в верхній обмежувач 8 повороту. Після виконання ремонтних робіт конвеєрна стрічка починає свій рух в робочому напрямку, і ексцентрик повертається в режим очікування. Використання ексцентрикового пристрою для уловлювання стрічки похилого конвеєра запобігає руйнуванню десятків метрів стрічки у разі виникнення аварії. Також запобігається погроза персоналу обслуговування від кусків породи, що розлітаються зі стрічки під час аварії. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюEccentric device for catching of the tape of inclined conveyor
Автори англійськоюAleksandrova Tetiana Volodymyrivna
Назва патенту російськоюЭксцентриковое устройство для улавливания ленты наклонного конвейера
Автори російськоюАлександрова Татьяна Владимировна
МПК / Мітки
МПК: B65G 43/00
Мітки: ексцентриковий, конвеєра, уловлювання, пристрій, похилого, стрічки
Код посилання
<a href="https://ua.patents.su/2-25472-ekscentrikovijj-pristrijj-dlya-ulovlyuvannya-strichki-pokhilogo-konveehra.html" target="_blank" rel="follow" title="База патентів України">Ексцентриковий пристрій для уловлювання стрічки похилого конвеєра</a>
Пристрій для уловлювання стрічки похилого конвеєра при відмові його гальмової системи
Номер патенту: 4825
Опубліковано: 15.02.2005
Автори: Мелащенко Володимир Антонович, Александрова Тетяна Володимирівна
МПК: B65G 43/04
Мітки: пристрій, конвеєра, системі, гальмової, похилого, стрічки, відмові, уловлювання
Формула / Реферат:
Пристрій для уловлювання стрічки похилого конвеєра, що включає підвішений на кінцях поворотних важелів ролик, нижню плиту, розташовану під стрічкою, і верхню плиту, розташовану над стрічкою і зв'язану шарнірно з поворотними важелями, на вільних кінцях яких виконані прорізи для розміщення в них осі ролика, який відрізняється тим, що поворотні важелі оснащені противагою, жорстко зв'язаною з верхніми кінцями цих важелів, при цьому важелі вигнуті...
Пристрій для уловлювання стрічки конвеєра при її обриві
Номер патенту: 5509
Опубліковано: 15.03.2005
Автори: Токарев Олексій Захарович, Кіріченко Анатолій Іванович
МПК: B65G 43/06
Мітки: конвеєра, пристрій, обриві, уловлювання, стрічки
Формула / Реферат:
Пристрій для уловлювання стрічки конвеєра при обриві, що включає П-подібні рамки, встановлені над робочою віткою стрічки з визначеним інтервалом уздовж постава конвеєра, що взаємодіють з матеріалом стрічки при її обриві, який відрізняється тим, що П-подібні рамки закріплені над робочою віткою нерухомо, а в їх площині шарнірно підвішені стрижні з упорами на верхньому кінці, які дозволяють відхилення стрижнів тільки по напрямку робочого руху...
Пристрій для уловлювання стрічки конвеєра при її обриві
Номер патенту: 4533
Опубліковано: 17.01.2005
Автори: Токарев Олексій Захарович, Дзержинський Віталій Олександрович, Кіріченко Анатолій Іванович
МПК: B65G 39/071
Мітки: конвеєра, стрічки, уловлювання, обриві, пристрій
Формула / Реферат:
1. Пристрій для уловлювання стрічки конвеєра при її обриві, що включає елемент, з яким стрічка вступає в контакт при обриві, виконаний у вигляді затискних роликів, взаємодіючих зі стрічкою при роботі конвеєра і встановлених з заданим інтервалом уздовж конвеєрного поставу, який відрізняється тим, що затискні ролики закріплені на двоплечих важелях, шарнірно встановлених під стрічкою, і притиснуті до неї закріпленими на важелях тягарями, а над...
Уловлювач стрічки похилого конвеєра
Номер патенту: 56649
Опубліковано: 15.08.2005
Автори: Вишневський Олег Йосипович, Кубрак Станіслав Сергійович, Мінчин Олександр Григорович, Єгоров Станіслав Сергійович
МПК: B65G 43/06
Мітки: уловлювач, стрічки, конвеєра, похилого
Формула / Реферат:
Многослойная гигиеническая накладка на сиденье унитаза состоит из эластичных профилированных частей, скомпонованных в виде стопки с загнутыми краями с возможностью их удаления по мере использования, содержит элементы жесткости и, по меньшей мере, одно средство фиксации с сиденьем.Позволяет удешевить гигиеническую защиту и обеспечивает ее надежность при многократном применении.
Пристрій автоматичного захисту від загоряння стрічки конвеєра
Номер патенту: 38018
Опубліковано: 15.05.2001
Автори: Ільїн Євген Андрійович, Ільченко Людмила Володимирівна
МПК: B65G 43/04
Мітки: стрічки, загоряння, автоматичного, пристрій, захисту, конвеєра
Формула / Реферат:
Пристрій автоматичного захисту від загоряння стрічки конвеєра, який має датчик температури, перетворювально-підсилювальні блоки і контакти аварійного відключення конвеєра, який відрізняється тим, що чутливий елемент датчика температури стрічки є конденсатор, який складається з жорстко укріплених на станині конвеєра двох металевих смуг, розташованих із зазором так, що одна знаходиться над, а інша - під порожняковою стрічкою конвеєра,...
