Пристрій для уловлювання стрічки конвеєра при її обриві

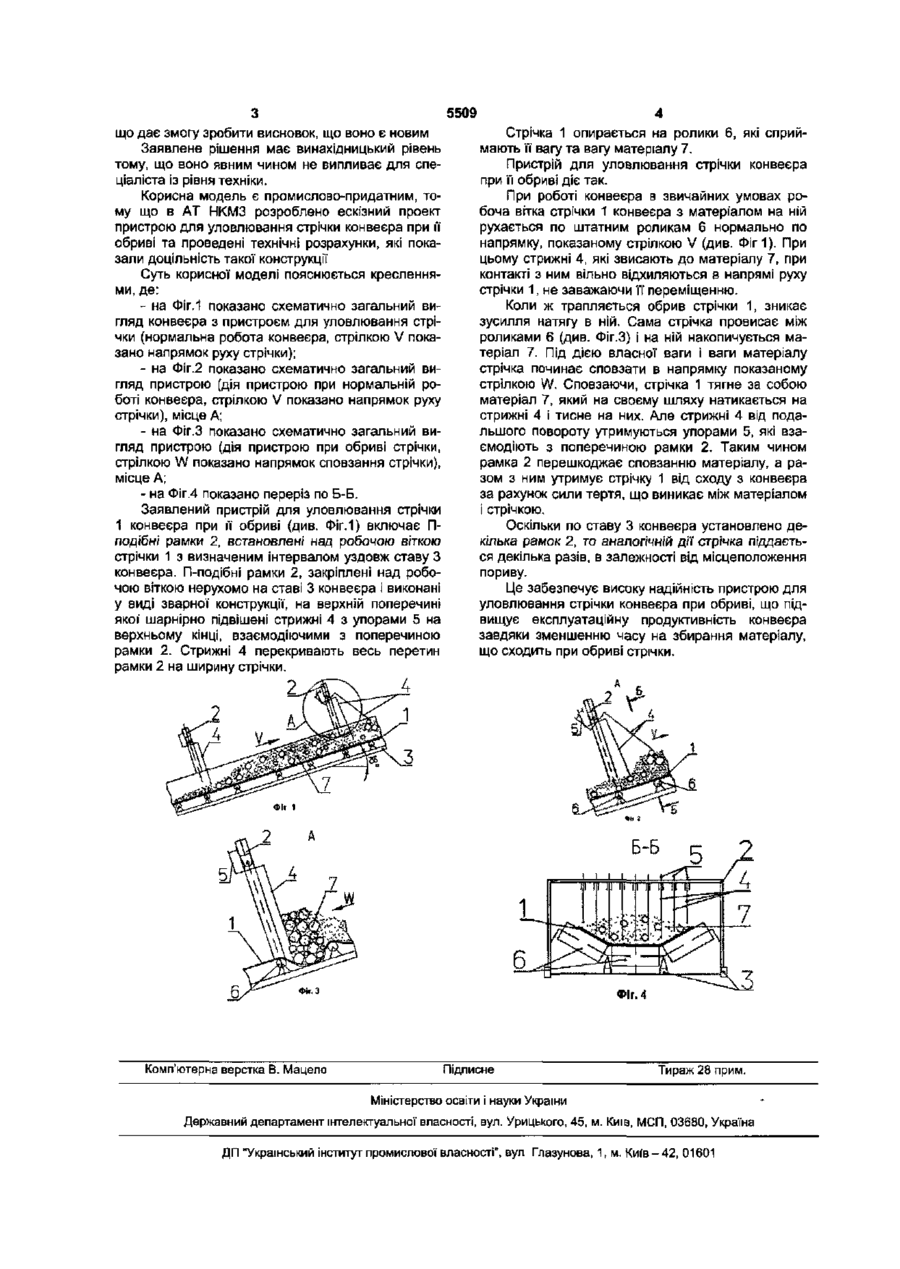

УКРАЇНА (19) UA (и) 5509 (13) U (51J7B65G43/06 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ видається під відповідальність власника патенту (54) ПРИСТРІЙ ДЛЯ УЛОВЛЮВАННЯ СТРІЧКИ КОНВЕЄРА ПРИ її ОБРИВІ 1 (21)20040605043 • , (22) 25.06.2004 • , , „-, * (24) 15.03.2005 (46) 15.03.2005, Бюл. № 3, 2005 р. (72) Кіріченко Анатолій Іванович, Токарев Олексій Захарович (73) ЗАКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "НОВОКРАМАТОРСЬКИЙ МАШИНОБУДІВНИЙ ЗАВОД" (57) Пристрій для уловлювання стрічки конвеєра при обриві, що включає П-подібні рамки, встановлені над робочою віткою стрічки з визначеним інтервалом уздовж постава конвеєра, що взаємодіють з матеріалом стрічки при її обриві, який відрізняється тим, що П-подібні рамки закріплені над робочою віткою нерухомо, а в їх площині шарнірно підвішені стрижні з упорами на верхньому кінці, які дозволяють відхилення стрижнів тільки по напрямку робочого руху стрічки. Корисна модель відноситься до галузі промислових транспортних засобів, а точніше до транспортних засобів безперервної дії - стрічкових конвеєрів. Відомий пристрій для уловлювання стрічки конвеєра при її обриві, що включає елемент, з яким стрічка вступає в жорсткий контакт при обриві. Цей елемент виконано у вигляді затискних роликів, які встановлені з визначеним інтервалом уздовж ставу конвеєра і притиснуті до стрічки при роботі конвеєра (див., наприклад книгу Слепян В.Й. і др. "Вибір параметрів крутопохилого двострічкового конвеєра", Київ, 2003, стор.68) Даний пристрій можливо установити тільки на неробочій вітці конвеєра і якщо станеться обрив на робочій вітці, то він спричинить великі неприємності доки сигнал дійде до неробочої вітки І пристрій спрацює. Пристрій вступає в дію тільки тоді, коли стрічка починає рухатись в протилежному напрямі. Тоді затискний ролик попадає в клинову щілину і стрічка затягує його в цю щілину і сама себе затискує. Відомий також пристрій для уловлювання стрічки конвеєра при обриві Цей пристрій включає П-подібні рамки, встановлені над робочою віткою стрічки з визначеним інтервалом уздовж ставу конвеєра, які взаємодіють з матеріалом стрічки при ЇЇ обриві, а в робочому стані утримуються з допомогою тяг, що легко деформуються під дією зусилля, яке виникає при зворотному сповзанні стрічки з матеріалом, що трапляється при її обриві (див., наприклад, книгу Андреев А.В і др.. "Транспортні машини І автоатизовані комплекси відкритих розробок", М. Надра, 1975 стор.267). йнятим за прототип. Недоліком прототипу є те, що цей пристрій не досить надійний в роботі, оскільки його спрацювання можливе при обриві тільки повністю завантаженої стрічки. В основу корисної моделі покладена задача створення пристрою для уловлювання стрічки конвеєра при ЇЇ обриві підвищеної надійності та ефективності. Ця задача вирішена за рахунок технічного результату, який полягає в тому, що створена конструкція, яка дає можливість надійного функціонування пристрою при мінімальному завантаженні стрічки . Для досягнення цього технічного результату в пристрої' для уловлювання стрічки конвеєра при обриві, що включає П-подібні рамки, встановлені над робочою віткою стрічки з визначеним інтервалом уздовж става конвеєра, які взаємодіють з матеріалом стрічки при її обриві, П-подібнІ рамки, закріплені над робочою віткою нерухомо, а в їх площині шарнірно підвішені стрижні з упорами на верхньому кінці, які дозволяють відхилення стрижнів тільки по напрямку робочого руху стрічки. Між відмінними ознаками і технічним результатом є причинно-наслідковий зв'язок. Тільки завдяки тому, що П-подібні рамки, закріплені над робочою віткою нерухомо, а в їх площині шарнірно підвішені стрижні з упорами на верхньому кінці, які дозволяють відхилення стрижнів тільки по напрямку робочого руху стрічки, є можливість надійного функціонування пристрою при мінімальному завантаженні стрічки. Такий технічний результат не можна одержати, якщо з наведеної сукупності ознак виключити будь-яку. Заявлене рішення не відомо із рівня техніки, Цей пристрій для уловлювання стрічки конвеєра при її обриві є найбільш близьким до заявленого по сукупності суттєвих ознак і може бути при о ю ю 5509 що дає змогу зробити висновок, що воно є новим Заявлене рішення має винахідницький рівень тому, що воно явним чином не випливає для спеціаліста із рівня техніки. Корисна модель є промислово-придатним, тому що в AT HKM3 розроблено ескізний проект пристрою для уловлювання стрічки конвеєра при її обриві та проведені технічні розрахунки, які показали доцільність такої конструкції Суть корисної моделі пояснюється кресленнями, де: - на Фіг.1 показано схематично загальний вигляд конвеєра з пристроєм для уловлювання стрічки (нормальна робота конвеєра, стрілкою V показано напрямок руху стрічки); - на Фіг.2 показано схематично загальний вигляд пристрою (дія пристрою при нормальній роботі конвеєра, стрілкою V показано напрямок руху стрічки), місце А; - на Фіг.З показано схематично загальний вигляд пристрою (дія пристрою при обриві стрічки, стрілкою W показано напрямок сповзання стрічки), місце А; - на Фіг.4 показано переріз по Б-Б. Заявлений пристрій для уловлювання стрічки 1 конвеєра при її обриві (див. Фіг. 1) включає Пподібні рамки 2, встановлені над робочою віткою стрічки 1 з визначеним інтервалом уздовж ставу З конвеєра. П-подібні рамки 2, закріплені над робочою віткою нерухомо на ставі 3 конвеєра і виконані у виді зварної конструкції, на верхній поперечині якої шарнірно підвішені стрижні 4 з упорами 5 на верхньому кінці, взаємодіючими з поперечиною рамки 2. Стрижні 4 перекривають весь перетин рамки 2 на ширину стрічки. Стрічка 1 опирається на ролики 6, які сприймають її вагу та вагу матеріалу 7. Пристрій для уловлювання стрічки конвеєра при її обриві діє так. При роботі конвеєра в звичайних умовах робоча вітка стрічки 1 конвеєра з матеріалом на ній рухається по штатним роликам 6 нормально по напрямку, показаному стрілкою V (див. Фіг 1). При цьому стрижні 4, які звисають до матеріалу 7, при контакті з ним вільно відхиляються в напрямі руху стрічки 1, не заважаючи її переміщенню. Коли ж трапляється обрив стрічки 1, зникає зусилля натягу в ній. Сама стрічка провисає між роликами 6 (див. Фіг.З) і на ній накопичується матеріал 7. Під дією власної ваги і ваги матеріалу стрічка починає сповзати в напрямку показаному стрілкою W. Сповзаючи, стрічка 1 тягне за собою матеріал 7, який на своєму шляху натикається на стрижні 4 і тисне на них. Але стрижні 4 від подальшого повороту утримуються упорами 5, які взаємодіють з поперечиною рамки 2. Таким чином рамка 2 перешкоджає сповзанню матеріалу, а разом з ним утримує стрічку 1 від сходу з конвеєра за рахунок сили тертя, що виникає між матеріалом і стрічкою. Оскільки по ставу 3 конвеєра установлено декілька рамок 2, то аналогічній дії стрічка піддається декілька разів, в залежності від місцеположення пориву. Це забезпечує високу надійність пристрою для уловлювання стрічки конвеєра при обриві, що підвищує експлуатаційну продуктивність конвеєра завдяки зменшенню часу на збирання матеріалу, що сходить при обриві стрічки. 4 2 ФІг.4 Комп'ютерна верстка В. Мацело Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м. Київ - 42, 01601
