Енергетичний вузол для гідродинамічного обладнання

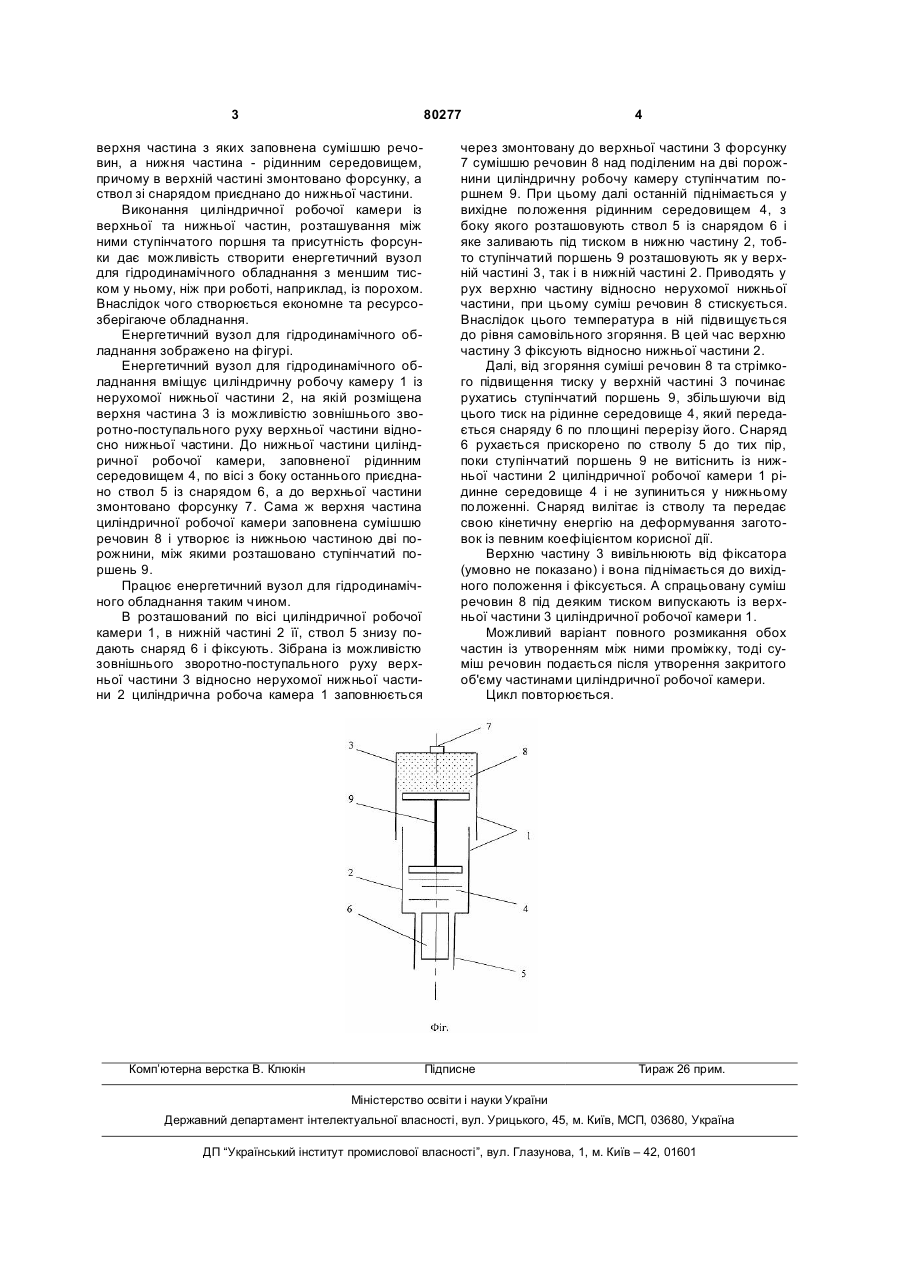

Енергетичний вузол для гідродинамічного обладнання, що містить циліндричну робочу камеру із сумішшю горючих речовин та рідинним середовищем і розташований по її осі та сполучений з рідинним середовищем ствол зі снарядом, який відрізняється тим, що циліндрична робоча камера виконана у вигляді нижньої нерухомої частини та встановленої на ній з можливістю зовнішнього зворотно-поступального руху верхньої частини відносно нижньої частини, між верхньою частиною циліндричної робочої камери, яка заповнена сумішшю речовин, і нижньою частиною циліндричної робочої камери, яка заповнена рідинним середовищем, розташовано ступінчастий поршень, причому в верхній частині змонтовано форсунку, а ствол зі снарядом приєднано до нижньої частини. (19) (21) 20041109570 (22) 22.11.2004 (24) 10.09.2007 (46) 10.09.2007, Бюл. №14, 2007р. (72) Помінов Василь Михайлович, Борисевич Володимир Карпович, Брагін Олександр Павлович, Полтарушніков Сергій Андрійович, Сабакар Олексій Іванович (73) НАЦІОНАЛЬНИЙ АЕРОКОСМІЧНИЙ УНІВЕРСИТЕТ ІМ. М. Є. ЖУКОВСЬКОГО "ХАРКІВСЬКИЙ АВІАЦІЙНИЙ ІНСТИТУТ" (56) UA 29622 A, 15.11.2000 UA 20040503952, 15.11.2004 SU 1162526 A, 23.06.1985 US 3643481, 22.02.1972 3 80277 верхня частина з яких заповнена сумішшю речовин, а нижня частина - рідинним середовищем, причому в верхній частині змонтовано форсунку, а ствол зі снарядом приєднано до нижньої частини. Виконання циліндричної робочої камери із верхньої та нижньої частин, розташування між ними ступінчатого поршня та присутність форсунки дає можливість створити енергетичний вузол для гідродинамічного обладнання з меншим тиском у ньому, ніж при роботі, наприклад, із порохом. Внаслідок чого створюється економне та ресурсозберігаюче обладнання. Енергетичний вузол для гідродинамічного обладнання зображено на фігурі. Енергетичний вузол для гідродинамічного обладнання вміщує циліндричну робочу камеру 1 із нерухомої нижньої частини 2, на якій розміщена верхня частина 3 із можливістю зовнішнього зворотно-поступального руху верхньої частини відносно нижньої частини. До нижньої частини циліндричної робочої камери, заповненої рідинним середовищем 4, по вісі з боку останнього приєднано ствол 5 із снарядом 6, а до верхньої частини змонтовано форсунку 7. Сама ж верхня частина циліндричної робочої камери заповнена сумішшю речовин 8 і утворює із нижньою частиною дві порожнини, між якими розташовано ступінчатий поршень 9. Працює енергетичний вузол для гідродинамічного обладнання таким чином. В розташований по вісі циліндричної робочої камери 1, в нижній частині 2 її, ствол 5 знизу подають снаряд 6 і фіксують. Зібрана із можливістю зовнішнього зворотно-поступального руху верхньої частини 3 відносно нерухомої нижньої частини 2 циліндрична робоча камера 1 заповнюється Комп’ютерна верстка В. Клюкін 4 через змонтовану до верхньої частини 3 форсунку 7 сумішшю речовин 8 над поділеним на дві порожнини циліндричну робочу камеру ступінчатим поршнем 9. При цьому далі останній піднімається у вихідне положення рідинним середовищем 4, з боку якого розташовують ствол 5 із снарядом 6 і яке заливають під тиском в нижню частину 2, тобто ступінчатий поршень 9 розташовують як у верхній частині 3, так і в нижній частині 2. Приводять у рух верхню частину відносно нерухомої нижньої частини, при цьому суміш речовин 8 стискується. Внаслідок цього температура в ній підвищується до рівня самовільного згоряння. В цей час верхню частину 3 фіксують відносно нижньої частини 2. Далі, від згоряння суміші речовин 8 та стрімкого підвищення тиску у верхній частині 3 починає рухатись ступінчатий поршень 9, збільшуючи від цього тиск на рідинне середовище 4, який передається снаряду 6 по площині перерізу його. Снаряд 6 рухається прискорено по стволу 5 до тих пір, поки ступінчатий поршень 9 не витіснить із нижньої частини 2 циліндричної робочої камери 1 рідинне середовище 4 і не зупиниться у нижньому положенні. Снаряд вилітає із стволу та передає свою кінетичну енергію на деформування заготовок із певним коефіцієнтом корисної дії. Верхню частину 3 вивільнюють від фіксатора (умовно не показано) і вона піднімається до вихідного положення і фіксується. А спрацьовану суміш речовин 8 під деяким тиском випускають із верхньої частини 3 циліндричної робочої камери 1. Можливий варіант повного розмикання обох частин із утворенням між ними проміжку, тоді суміш речовин подається після утворення закритого об'єму частинами циліндричної робочої камери. Цикл повторюється. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
