Трансформатор струму на напругу до 35 кв
Номер патенту: 13006
Опубліковано: 15.03.2006
Автори: Назаров Володимир Васильович, Нагорний Павло Дем'янович, Стогній Борис Сергійович, Масляник Володимир Васильович
Формула / Реферат
Трансформатор струму на напругу до 35 кВ, активна частина якого складається з магнітопроводу, первинної та двох вторинних обмоток з однаковим числом витків і однаковим перерізом обмоткового дроту, який відрізняється тим, що обидві вторинні обмотки рівномірно намотані на одному магнітопроводі подвійним ізольованим дротом, створюючи дві незалежні обмотки, а чотири виводи цих вторинних обмоток ізольовані один від одного, причому магнітопровід трансформатора виконано із нанокристалічного сплаву з високою магнітною проникністю.
Текст

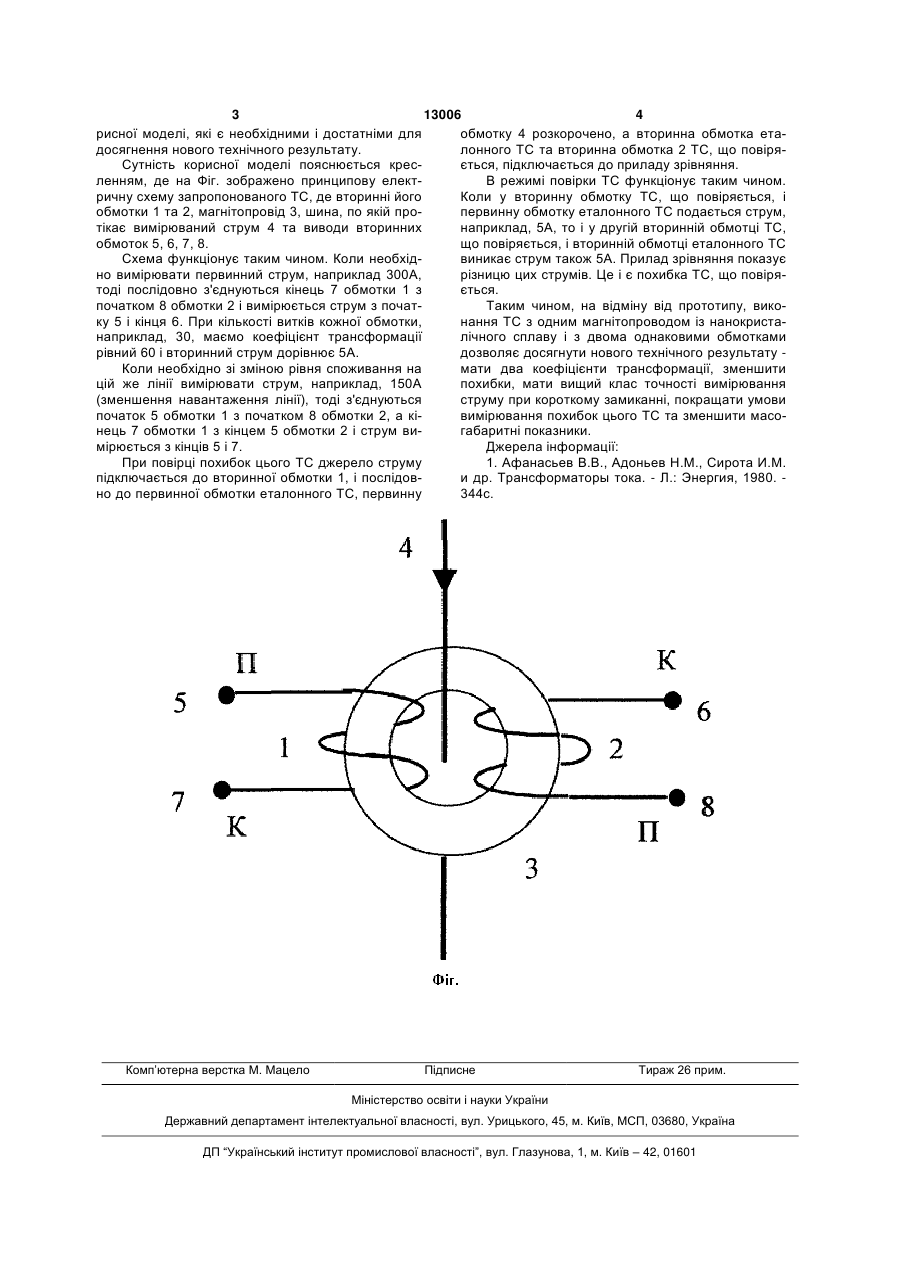

Трансформатор струму на напругу до 35 кВ, активна частина якого складається з магнітопро 3 13006 4 рисної моделі, які є необхідними і достатніми для обмотку 4 розкорочено, а вторинна обмотка етадосягнення нового технічного результату. лонного ТС та вторинна обмотка 2 ТС, що повіряСутність корисної моделі пояснюється кресється, підключається до приладу зрівняння. ленням, де на Фіг. зображено принципову електВ режимі повірки ТС функціонує таким чином. ричну схему запропонованого ТС, де вторинні його Коли у вторинну обмотку ТС, що повіряється, і обмотки 1 та 2, магнітопровід 3, шина, по якій пропервинну обмотку еталонного ТС подається струм, тікає вимірюваний струм 4 та виводи вторинних наприклад, 5А, то і у другій вторинній обмотці ТС, обмоток 5, 6, 7, 8. що повіряється, і вторинній обмотці еталонного ТС Схема функціонує таким чином. Коли необхідвиникає струм також 5А. Прилад зрівняння показує но вимірювати первинний струм, наприклад 300А, різницю цих струмів. Це і є похибка ТС, що повірятоді послідовно з'єднуються кінець 7 обмотки 1 з ється. початком 8 обмотки 2 і вимірюється струм з початТаким чином, на відміну від прототипу, викоку 5 і кінця 6. При кількості витків кожної обмотки, нання ТС з одним магнітопроводом із нанокристанаприклад, 30, маємо коефіцієнт трансформації лічного сплаву і з двома однаковими обмотками рівний 60 і вторинний струм дорівнює 5А. дозволяє досягнути нового технічного результату Коли необхідно зі зміною рівня споживання на мати два коефіцієнти трансформації, зменшити цій же лінії вимірювати струм, наприклад, 150А похибки, мати вищий клас точності вимірювання (зменшення навантаження лінії), тоді з'єднуються струму при короткому замиканні, покращати умови початок 5 обмотки 1 з початком 8 обмотки 2, а ківимірювання похибок цього ТС та зменшити масонець 7 обмотки 1 з кінцем 5 обмотки 2 і струм вигабаритні показники. мірюється з кінців 5 і 7. Джерела інформації: При повірці похибок цього ТС джерело струму 1. Афанасьев В.В., Адоньев Н.М., Сирота И.М. підключається до вторинної обмотки 1, і послідови др. Трансформаторы тока. - Л.: Энергия, 1980. но до первинної обмотки еталонного ТС, первинну 344с. Комп’ютерна верстка М. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCurrent transformer rated at voltage up to 35 kv
Автори англійськоюStohnii Borys Serhiiovych, Nahornyi Pavlo Dеmіаnоvусh, Nazarov Volodymyr Vasyliovych, Maslianyk Volodymyr Vasyliovych
Назва патенту російськоюТрансформатор тока, рассчитанный на напряжение до 35 кв
Автори російськоюСтогний Борис Сергеевич, Нагорный Павел Демьянович, Назаров Владимир Васильевич, Маслянык Владимир Васильевич
МПК / Мітки
МПК: H01F 30/00
Мітки: трансформатор, напругу, струму
