Теплоконтрольний провід

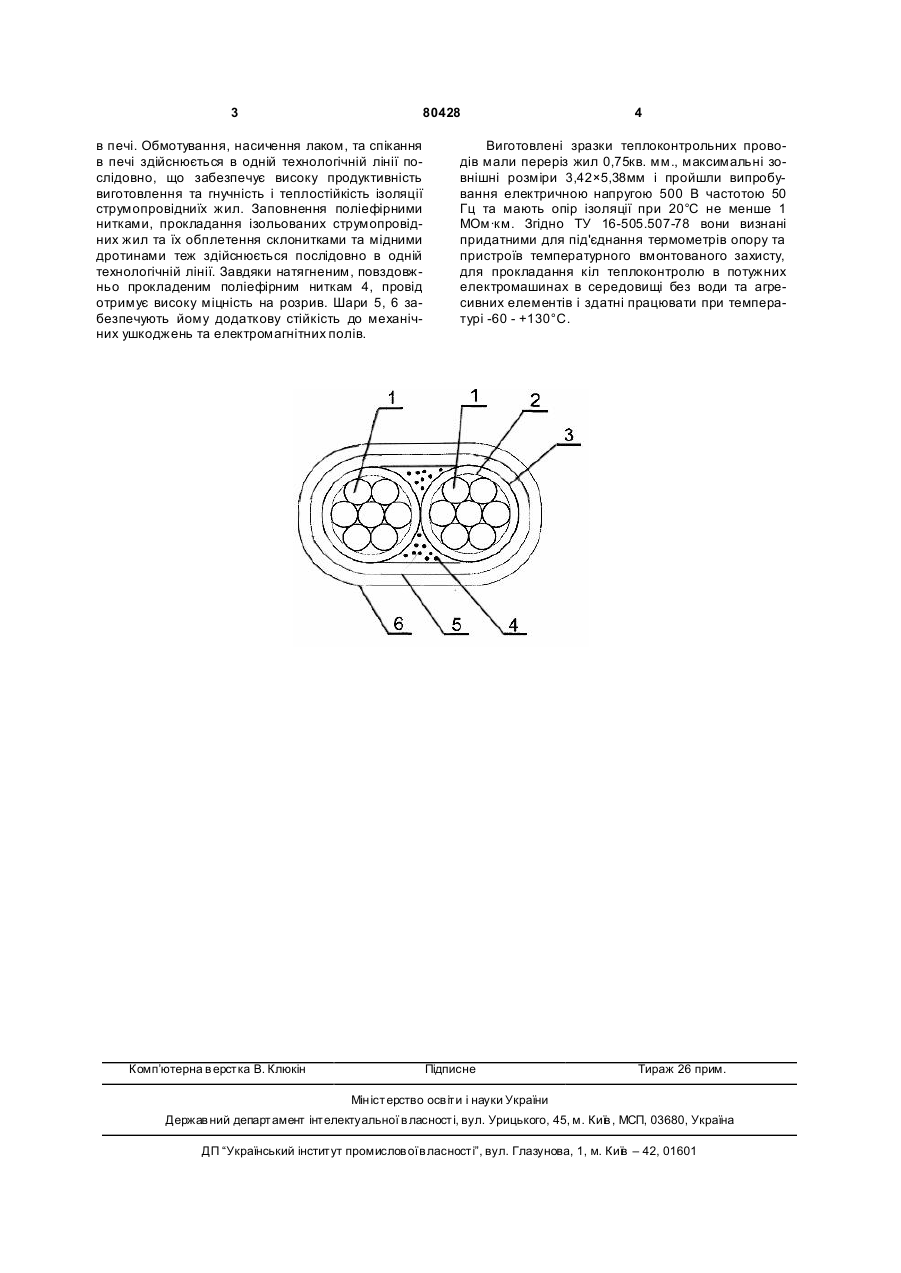

Теплоконтрольний провід, що містить струмопровідні жили, ізоляцію та зовнішнє покриття, який відрізняє ться тим, що щонайменше дві струмопровідні жили прокладені паралельно і скручені з відпалених мідних дротин, ізоляція нанесена обмотуванням на кожну жилу окремо двох послідовних, насичених нагрівостійким лаком і спечених шарів скляних ниток, поверх яких нанесені два спечені шари поліефірних ниток, зовнішнє покриття містить два послідовно нанесені шари, перший з яких сплетений з поліефірних ниток, а другий шар сплетений з мідних м'яких дротин, причому вільний простір між струмопровідними жилами та зовнішнім покриттям заповнений поздовжньо прокладеними натягненими поліефірними нитками. Винахід відноситься до електричних кабелів і проводів. Відомий електричний провід, який містить струмопровідну жилу та ізоляцію з полівінілхлоридного пластикату. Його недоліком є недостатня теплостійкість [1]. Найбільш близьким до запропонованого винаходу є скручений екранований кабель, який містить принаймні дві скручені між собою струмопровідні жили, кожна з котрих попередньо ізольована шаром ізоляції та зовнішнє покриття у вигляді внутрішнього ізоляційного шару, приклеєного до нього і сплетеного з дротин металевого шару та зовнішнього ізоляційного шару. Його недоліком є незручність та малопродуктивність технології виготовлення і невисока теплова стійкість [2]. Задачею винаходу є забезпечення достатньої теплостійкості проводу та продуктивності технології його виготовлення. Поставлена задача вирішується взаємозв'язком конструкції елементів і матеріалів проводу, що забезпечує продуктивність технології його виробництва. Відповідність критерію "новизна" запропонованому проводу забезпечує те, що струмопровідні жили прокладені паралельно і скручені з відпале них мідних дротин, ізоляція нанесена обмотуванням на кожну жилу окремо у вигляді двох послідовних, насичених нагрівостійким лаком і спечених шарів скляних ниток, зовнішнє покриття містить два послідовно нанесених шари, перший з яких сплетений з поліефірних ниток, а другий шар сплетений з мідним м'яких дротин, причому вільний простір між струмопровідними жилами та зовнішнім покриттям заповнено поздовжньо прокладеними, натягненими поліефірними нитками.. Відповідність критерію "суттєві відзнаки" забезпечується тим, що ознаки властиві запропонованому проводу не містяться в прототипі та інших технічних рішеннях в цій галузі техніки. На кресленні наведено схематичне зображення проводу. Провід містить струмопровідні жили 1, ізоляцію 2, два шари поліефірних ниток 3, зовнішнє покриття з шару поліефірних ниток 5, та мідних дротин 6, поліефірних ниток 4 між струмопровідними жилами. Провід працює так. На кожну струмопровідну жилу окремо, послідовно нанесені методом обмотування два шари скляних ниток, які насичені термостійким лаком та два шари поліефірних ниток, що теж нанесені методом обмотування та спечені (19) UA (11) 80428 (13) C2 (21) 20041210046 (22) 07.12.2004 (24) 25.09.2007 (46) 25.09.2007, Бюл. №15, 2007р. (72) Золотарьов Володимир Михайлович, Карпушенко Василь Петрович, Чувурін Микола Петрович, Антонець Юрій Панасович, Науменко Олексій Антонович (73) ЗАКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "ЗАВОД "ПІВДЕНКАБЕЛЬ" (56) RU 12485 U1, 10.01.2000 JP 4215212, 06.08.1992 WO 03/067610 A1, 14.08.2003 WO 2004/006272 A1, 15.01.2004 US 5481068, 02.01.1996 JP 2001195924, 19.07.2001 3 80428 в печі. Обмотування, насичення лаком, та спікання в печі здійснюється в одній технологічній лінії послідовно, що забезпечує високу продуктивність виготовлення та гнучність і теплостійкість ізоляції струмопровідниїх жил. Заповнення поліефірними нитками, прокладання ізольованих струмопровідних жил та їх обплетення склонитками та мідними дротинами теж здійснюється послідовно в одній технологічній лінії. Завдяки натягненим, повздовжньо прокладеним поліефірним ниткам 4, провід отримує високу міцність на розрив. Шари 5, 6 забезпечують йому додаткову стійкість до механічних ушкоджень та електромагнітних полів. Комп’ютерна в ерстка В. Клюкін 4 Виготовлені зразки теплоконтрольних проводів мали переріз жил 0,75кв. мм., максимальні зовнішні розміри 3,42×5,38мм і пройшли випробування електричною напругою 500 В частотою 50 Гц та мають опір ізоляції при 20°С не менше 1 MОм·км. Згідно ТУ 16-505.507-78 вони визнані придатними для під'єднання термометрів опору та пристроїв температурного вмонтованого захисту, для прокладання кіл теплоконтролю в потужних електромашинах в середовищі без води та агресивних елементів і здатні працювати при температурі -60 - +130°С. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
