Формула / Реферат

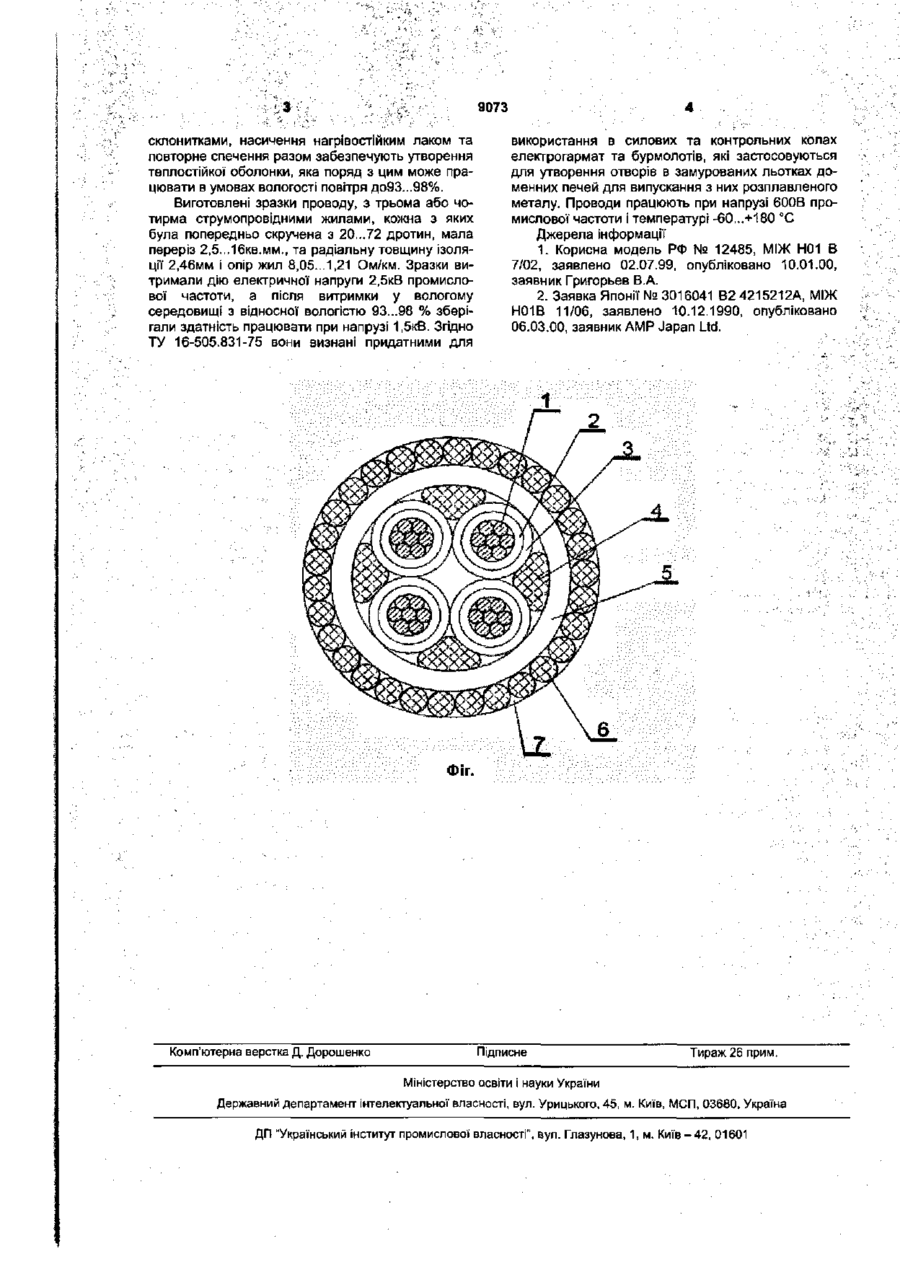

Теплостійкий монтажний провід, що містить струмопровідні жили, ізоляцію та зовнішнє покриття, який відрізняється тим, що кожна струмопровідна жила скручена з м'яких мідних дротин, а ізоляція виготовлена зі склониток та стрічки склотканини, нанесених обмотуванням на кожну жилу окремо і насичених нагрівостійким лаком та спечених шляхом руху через термічну піч, струмопровідні жили попередньо прокладені паралельно із склонитками, які заповнюють вільний простір між ними і скручені разом, а зовнішнє покриття, нанесене поверх всіх струмопровідних жил, виготовлене з накладеної обмотуванням склотканини, обплетеної зверху склонитками, причому після обплетення ізоляція та зовнішнє покриття насичені нагрівостійким лаком та спечені разом і утворюють суцільну оболонку, стійку одночасно до дії тепла та високої вологості зовнішнього середовища.

Текст

Теплостійкий монтажний провід, що містить струмопровідні жили, ізоляцію та зовнішнє покриття, який відрізняється тим, що кожна струмопровідна жила скручена з м'яких мідних дротин, а ізо ляція виготовлена зі склониток та стрічки склотканини, нанесених обмотуванням на кожну жилу окремо і насичених нагрівостійким лаком та спечених шляхом руху через термічну піч, струмопровідні жили попередньо прокладені паралельно із склонитками, які заповнюють вільний простір між ними і скручені разом, а зовнішнє покриття, нанесене поверх всіх струмопровідних жил, виготовлене з накладеної' обмотуванням склотканини, обплетеної зверху скпонитками, причому після обплетення ізоляція та зовнішнє покриття насичені нагрівостійким лаком та спечені разом і утворюють суцільну оболонку, стійку одночасно до дії тепла та високої вологості зовнішнього середовища. Корисна модель відноситься до електричних кабелів і проводів. Відомий електричний провід, який містить струмопровідну жилу та ізоляцію з полівінілхлоридного пластикату. Його недоліком є недостатня теплостікість [1]. Найбільш близьким до запропонованої корисної моделі є скручений екранований кабель, який містить принаймні дві скручені між собою струмопровідні жили, кожна з котрих попередньо ізольована шаром ізоляції та зовнішнє покриття у вигляді внутрішнього ізоляційного шару, приклеєного до нього і сплетеного з дротин металевого шару та зовнішнього Ізоляційного шару. Його недоліком є незручність та малопродуктивність технології виготовлення і невисока теплова стійкість [2]. Задачею корисної моделі є забезпечення достатньої теплостійкості проводу та продуктивності технології його виготовлення. Поставлена задача вирішується взаємозв'язком конструкції елементів і матеріалів проводу, що забезпечує продуктивність технології його виробництва Кожна струмо провід на жила скручена з м'яких мідних дротин, а ізоляція виготовлена зі склониток та стрічки склотканини, нанесених обмотуванням на кожну жилу окремо і насичених нагрівостійким лаком, та спечених шляхом руху через термічну піч, струмопровідні жили попередньо прокладені паралельно із склонитками, які заповнюють вільний простір між ними і скручені разом, а зовнішнє покриття, нанесене поверх всіх струмопровідних жил, виготовлене з накладеної обмотуванням склотканини, обплетеної зверху склонитками, причому після обплетення ізоляція та зовнішнє покриття насичені нагрівостійким лаком та спечені разом і утворюють суцільну оболонку, стійку одночасно до дії тепла та високої вологості зовнішнього середовища. На Фіг. наведено схематичне зображення проводу. Провід містить струмопровідну жилу 1, шар склониток 2 та склотканини 3 на кожній струмопровідній жилі, склонитки 4, попередньо прокладені паралельно зі струмопровідними жилами та скручені потім разом з ними, склотканину 5, яка охоплює всі струмопровідні жили, та обплетена зверху склонитками 6 і насичена нагрівостійким лаком 7. Провід працює так. Попередньо спечена ізоляція кожної струмо провідної жили забезпечує високу стійкість до дії електричної напруги між струмопровідними жилами. Скручені разом жили забезпечують високу гнучкість проводу, а заповнення вільних просторів між ними склонитками робить його стійким до дії роздавлюючих зусиль Покриття проводу склотканиною, обплетення со о 9073 склонитками, насичення нагрівостійким лаком та повторне спечення разом забезпечують утворення теплостійкої оболонки, яка поряд з цим може працювати в умовах вологості повітря до93...98%. Виготовлені зразки проводу, з трьома або чотирма струмопровідними жилами, кожна з яких була попередньо скручена з 20...72 дротин, мала переріз 2,5...16кв.мм., та радіальну товщину ізоляції 2,46мм і опір жил 8,05...1,21 Ом/км. Зразки витримали дію електричної напруги 2,5кВ промислової частоти, а після витримки у вологому середовищі з відносної вологістю 93...98 % зберігали здатність працювати при напрузі 1,5кВ. Згідно ТУ 16-505.831-75 вони визнані придатними для використання в силових та контрольних колах електрогармат та бурмолотів, які застосовуються для утворення отворів в замурованих льотках доменних печей для випускання з них розплавленого металу. Проводи працюють при напрузі 600В промислової частоти і температурі -60...+180 °С Джерела інформації 1. Корисна модель РФ № 12485, МІЖ Н01 В 7/02, заявлено 02.07.99, опубліковано 10.01.00, заявник Григорьев В.А. 2. Заявка Японії № 3016041 В2 4215212А, МІЖ Н01В 11/06, заявлено 10.12.1990, опубліковано 06.03.00, заявник AMP Japan Ltd. Фіг. Комп'ютерна верстка Д. Дорошенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуапьної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Heat-resistant wiring cable

Автори англійською

Zolotariov Volodymyr Mykhailovych, Karpushenko Vasyl Petrovych, Chuvurin Mykola Petrovych, Antonets Yurii Panasovych, Naumenko Oleksii Antonovych

Назва патенту російською

Теплостойкий электромонтажный провод

Автори російською

Золотарёв Владимир Михайлович, Карпушенко Василий Петрович, Чувурин Николай Петрович, Антонець Тарас Юрьевич, Науменко Алексей Антонович

МПК / Мітки

МПК: H01B 7/00, H01B 11/00

Мітки: теплостійкий, монтажний, провід
