Теплоконтрольний провід

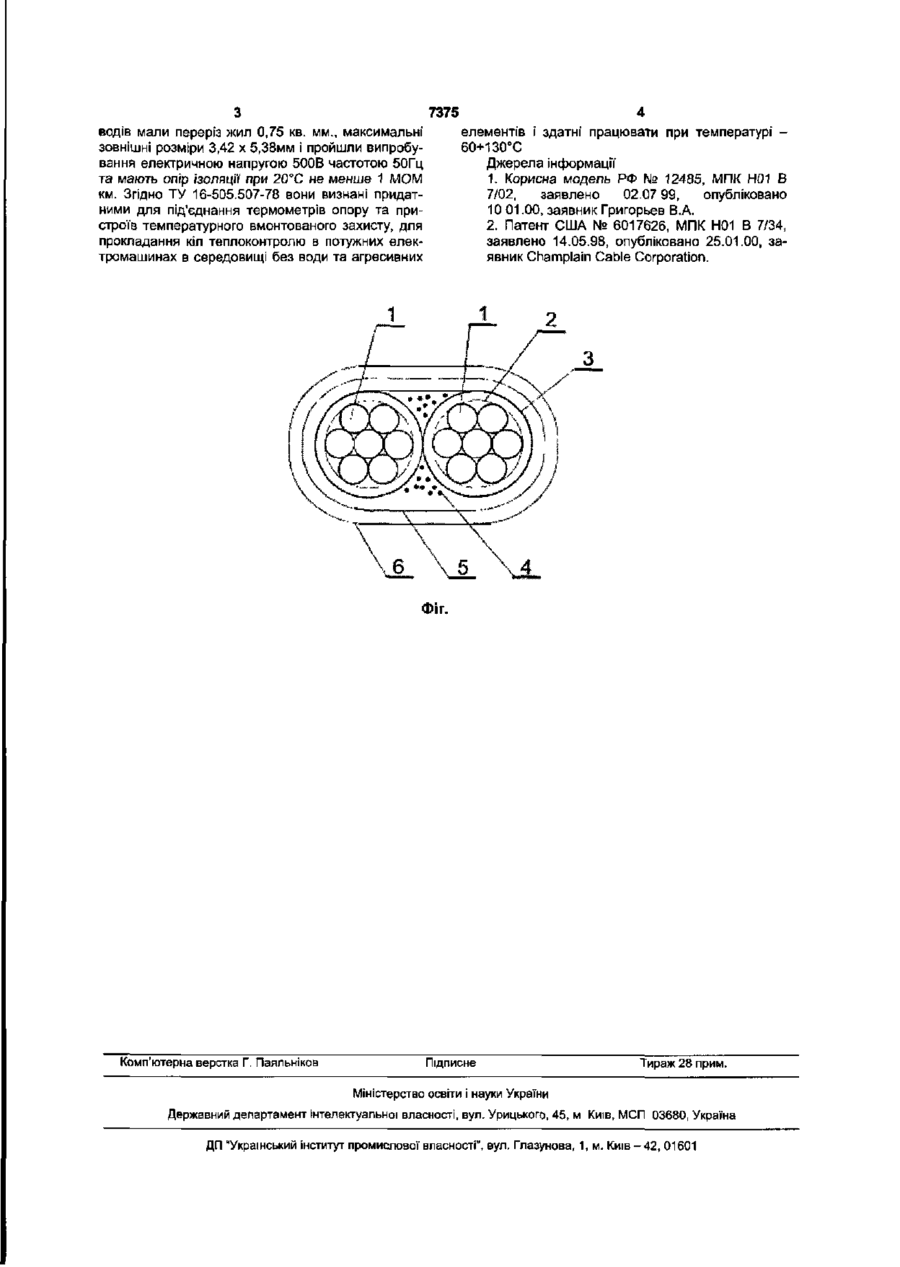

Теплоконтрольний провід, що містить струмопровщні жили, Ізоляцію та зовнішнє покриття, який відрізняється тим, що струмопровідні жили прокладені паралельно І скручені з відпалених мідних дротів, ізоляцію нанесено обмотуванням на кожну жилу окремо у вигляді двох послідовних насичених нагрівостійким лаком і спечених шарів скляних ниток, зовнішнє покриття містить два послідовно нанесених шари, перший з яких сплетений з поліефірних ниток, а другий шар сплетений з мідних м'яких дротів, причому вільний простір між струмопровідними жилами та зовнішнім покриттям заповнено поздовжньо прокладеними натягненими поліефірними нитками. Корисна модель відноситься до електричних кабелів і проводів Відомий електричний провід, який містить струмопровідну жилу та ізоляцію з полів і ніл хлорид ного пластикату Його недоліком є недостатьня теплостікість [1]. Найбільш близьким до запропонованої корисної моделі є скручений екранований кабель, який містить принаймні дві скручені між собою струмопровідні жили, кожна з котрих попередньо ізольована шаром ізоляції та зовнішнє покриття у вигляді внутрішнього ізоляційного шару, приклеєного до нього і сплетеного з дротин металевого шару та зовнішнього ізоляційного шару. Його недоліком є незручність та малопродуктивність технології виготовлення і невисока теплова стійкість [2]. Задачею корисної моделі є забезпечення достатньої теплостійкості проводу та продуктивності технології його виготовлення. Поставлена задача вирішується взаємозв'язком конструкції елементів і матеріалів проводу, що забезпечує продуктивність технології' його виробництва. Струмопровідні жили прокладені паралельно і скручені з відпалених мідних дротин, Ізоляція нанесена обмотуванням на кожну жилу окремо у вигляді двох послідовних, насичених нагрівостійким лаком і спечених шарів скляних ниток, зовнішнє покриття містить два послідовно нанесених шари, перший з яких сплетений з поліефірних ниток, а другий шар сплетений з мідним м'яких дро тин, причому вільний простір між струмопровідними жилами та зовнішнім покриттям заповнено повздовжньо прокладеними, натягненими поліефірними нитками. На фіг наведено схематичне зображення проводу. Провід містить струмопровідні жили 1, ізоляцію 2, два шари поліефірних ниток З, зовнішнє покриття з шару поліефірних ниток 5, та мідних дротин 6, поліефірних ниток 4 між струмопровідними жилами. Провід працює так. На кожну струмопровідну жилу окремо, послідовно нанесені методом обмотування два шари скляних ниток, які насичені термостійким лаком та два шари поліефірних ниток, що теж нанесені методом обмотування, насичені термостійким лаком, та спечені в печі Обмотування, насичення лаком, та спікання в печі здійснюється в одній технологічній лінії послідовно, що забезпечує високу продуктивність виготовлення та гнучкість і теплостійкість ізоляції струм о провідних жил. Заповнення поліефірними нитками, прокладання ізольованих струмопровідних жил та їх обплетення склонитками та мідними дротинами теж здійснюється послідовно в одній технологічній лінії. Завдяки натягненим, повздовжньо прокладеним склониткам 4, провід отримує високу міцність на розрив. Шари 5,6 забезпечують йому додаткову стійкість до механічних ушкодежень та електромагнітних полів. Виготовлені зразки теплоконтрольних про ю 7375 водів мали переріз жил 0,75 кв. мм., максимальні зовнішні розміри 3,42 х 5,38мм і пройшли випробування електричною напругою 500В частотою 50Гц та мають опір ізоляції при 20°С не менше 1 MOM км. Згідно ТУ 16-505.507-78 вони визнані придатними для під/єднання термометрів опору та пристроїв температурного вмонтованого захисту, для прокладання кіл теплоконтролю в потужних електромашинах в середовищі без води та агресивних Комп'ютерна верстка Г. Паяльніков елементів і здатні працювати при температурі 60+130°С Джерела інформації 1. Корисна модель РФ № 12485, МПК Н01 В 7/02, заявлено 02.07 99, опубліковано 10 01.00, заявник Григорьев В.А. 2. Патент США № 6017626, МПК Н01 В 7/34, заявлено 14.05.98, опубліковано 25.01.00, заявник Champlain Cable Corporation. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
