Обмотувальний провід з мінералополімерною ізоляцією

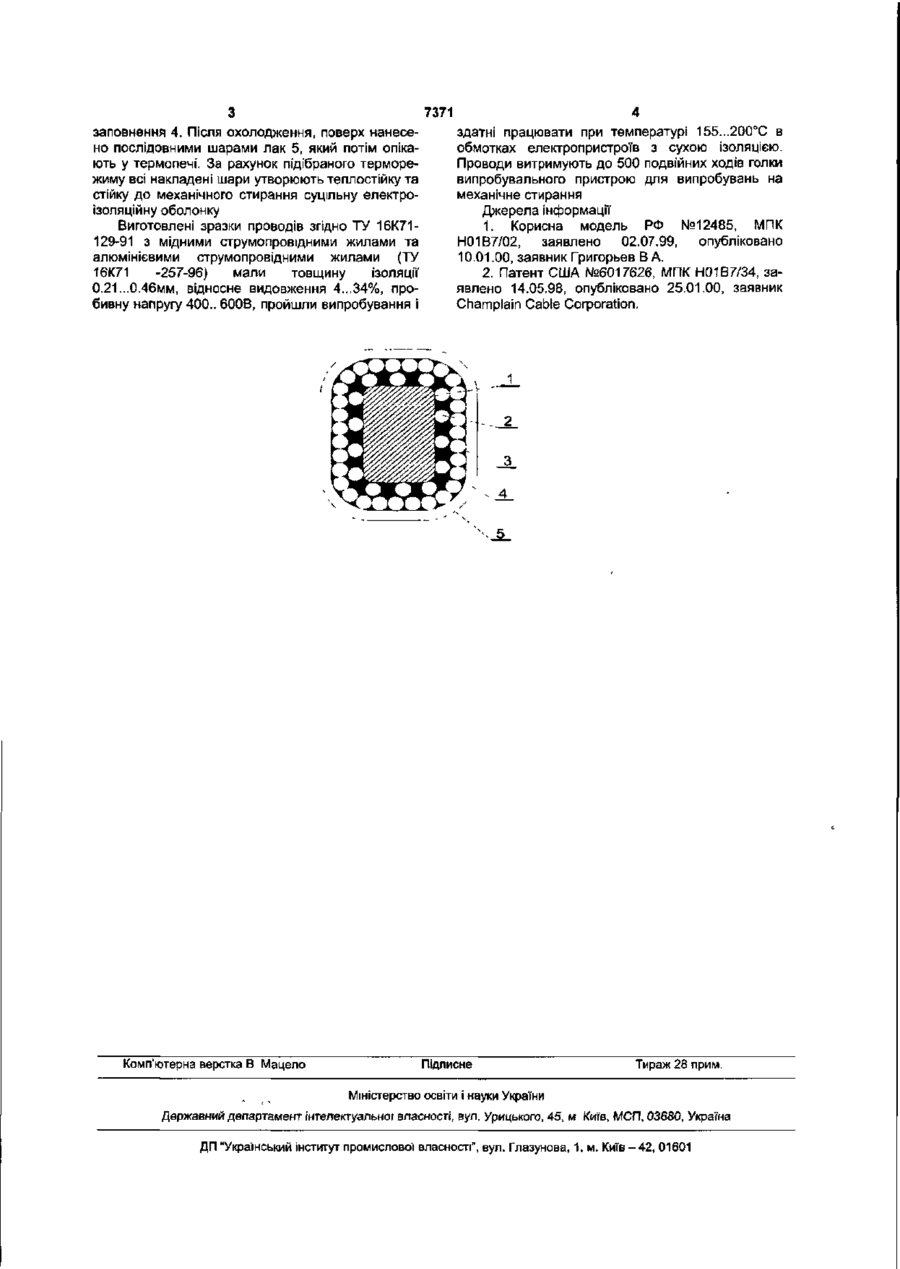

Обмотувальний провід з мінералополімерною ізоляцією, який містить струм опро від ну жилу та ізоляцію, який відрізняється тим, що ізоляція являє собою оболонку, перший шар якої" виготовлено із скляних та поліефірних ниток і другий шар із скляних або скляних та поліефірних ниток, поверх другого шару ниток нанесені принаймні два шари лаку, причому струмопровідна жила виготовлена з м'якої чи твердої мідної' або алюмінієвої дротини круглого чи прямокутного перерізу, в першому та другому шарах нанесені поліефірні нитки попередньо скручені між собою або нанесені обмотуванням паралельно, по спіралях, без скручування і чергуються між собою, обидва шари ниток спечені разом після їх накладання, кожен шар лаку нанесений послідовно після спікання його попереднього шару так, що разом всі шари утворюють теплостійку та стійку до механічного стирання суцільну електроізоляційну мінералополімерну оболонку. Корисна модель відноситься до електричних кабелів і проводів. Відомий електричний провід, який містить струмопровідну жилу та ізоляцію з полівінілхлоридного пластикату. Його недоліком є недостатня теплостійкість [1]. Найбільш близьким до запропонованої корисної моделі є високотемпературний провід з ізоляцією з фторвуглецю та радіаційно-зшитого поліолефіну. Його недоліком є небезпечність технології радіаційного зшивання [2]. Задачею корисної' моделі є забезпечення теплостійкості проводу при його безпечному виготовленні. Поставлена задача вирішується взаємозв'язком елементів та матеріалів конструкції і технолопі' безпечного виготовлення проводу Згідно корисної моделі, ізоляція проводу являє собою перший шар якої виготовлено із скляних та поліефірних ниток і другий шар - із скляних або скляних та поліефірних ниток, поверх другого шару ниток нанесені принаймні два шари лаку, причому струмопровідна жила виготовлена з м'якої чи твердої мідної або алюмінієвої дротини, круглого чи прямокутного перерізу, в першому та другому шарах нанесені поліефірні нитки попередньо скручені між собою, або нанесені обмотуванням, паралельно, по спіралях, без скручування і чергуються між собою, обидва шари ниток спечені разом після їх накладання, кожен шар лаку нанесений послідовно після спікання його попереднього шару так, що разом всі шари утворюють теплостійку та стійку до механічного стирання суцільну електроізоляційну мінералополімерну оболонку На кресленні наведено схематичне зображення проводу. Провід містить прямокутну або круглу струмопровідну жилу 1, виготовлену з м'якого чи твердого струмопровідного матеріалу (електротехнічна мідь або алюміній), перший шар скляних або поліефірних ниток 2, які чергуються між собою, другий шар скляних ниток 3, та шари лаку 5 Провід виготовлюють так. В першому шарі скляні та поліефірні нитки можуть накладатись так, що в одному випадку вони чергуються між собою. В іншому разі їх попередньо скручують між собою і накладають потім по спіралі методом обмотування. Скляні та поліефірні нитки в другому шарі теж можуть чергуватись між собою, або бути попередньо скрученими між собою, але в обох випадках вони завжди накладені по спіралі в протилежному напрямку по відношенню до ниток першого шару. Використання того чи іншого варіанту накладання ниток дозволяє одержувати Ізоляцію різної товщини згідно вимог споживачів. Під час спікання поліефірні нитки розплавляються і утворюють суцільне 1 СО 7371 заповнення 4. Після охолодження, поверх нанесено послідовними шарами лак 5, який потім опікають у термопечі. За рахунок підібраного терморежиму всі накладені шари утворюють теплостійку та стійку до механічного стирання суцільну електроізоляційну оболонку Виготовлені зразки проводів згідно ТУ 16К71129-91 з мідними струмопровідними жилами та алюмінієвими струмопровідними жилами (ТУ 16К71 -257-96) мали товщину ізоляції 0.21...0.46мм, відносне видовження 4...34%, пробивну напругу 400.. 600В, пройшли випробування і здатні працювати при температурі 155...200°С в обмотках електронристроїв з сухою ізоляцією. Проводи витримують до 500 подвійних ходів голки випробувального пристрою для випробувань на механічне стирання Джерела інформації 1. Корисна модель РФ №12485, МПК Н01В7/02, заявлено 02.07.99, опубліковано 10.01.00, заявник Григорьев В А. 2. Патент США №6017626, МПК Н01В7/34, заявлено 14.05.98, опубліковано 25.01.00, заявник Champlain Cable Corporation. Ч Комп'ютерна верстка В Мацело 5 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
