Пристрій для кріплення та вивільнення інструмента
Формула / Реферат
Пристрій для кріплення та вивільнення інструмента, встановленого у шпинделі верстата, який містить тягу, який відрізняється тим, що в тязі зроблено паз, на тязі розміщені затискні пружини та у корпусі шпиндельного вузла встановлено упор з можливістю взаємодії з пазом тяги при обертанні шпинделя.
Текст

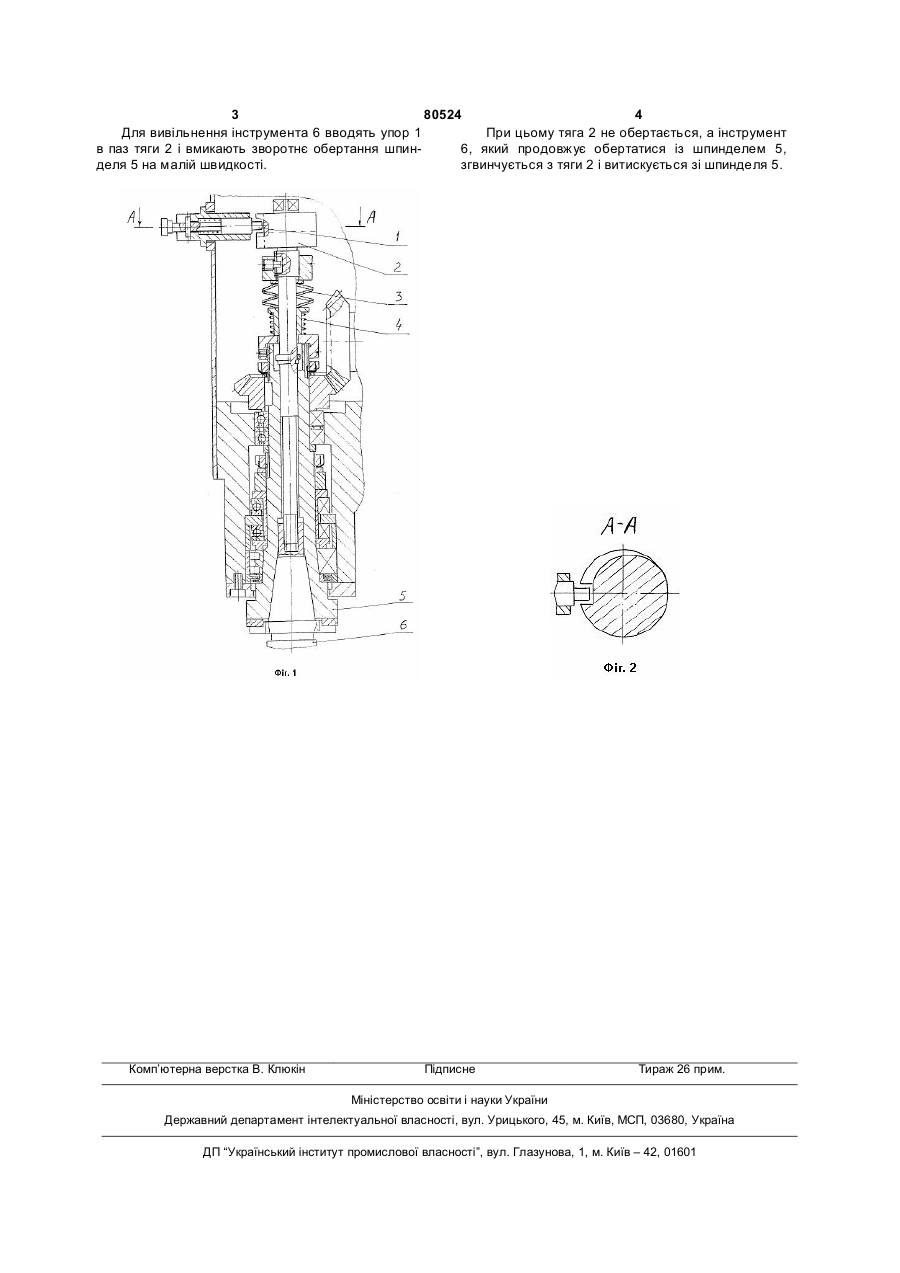

Пристрій для кріплення та вивільнення інструмента, встановленого у шпинделі верстата, який містить тягу, який відрізняється тим, що в тязі зроблено паз, на тязі розміщені затискні пружини та у корпусі шпиндельного вузла встановлено упор з можливістю взаємодії з пазом тяги при обертанні шпинделя. (19) (21) u200502838 (22) 28.03.2005 (24) 25.09.2007 (46) 25.09.2007, Бюл. № 15, 2007 р. (72) Трактовенко Борис Срульович (73) Трактовенко Борис Срульович (56) UA 56207, C2, 15.02.2001 UA 53479, C2, 15.01.2003 UA 6072, A3, 29.12.1994 SU 405666, 05.11.1973 SU 727119, 05.04.1980 SU 1049197, A, 23.10.1983 RU 2053051, C1, 27.01.1996 3 80524 4 При цьому тяга 2 не обертається, а інструмент Для вивільнення інструмента 6 вводять упор 1 6, який продовжує обертатися із шпинделем 5, в паз тяги 2 і вмикають зворотнє обертання шпинзгвинчується з тяги 2 і витискується зі шпинделя 5. деля 5 на малій швидкості. Комп’ютерна верстка В. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for fastening and releasing tool
Автори англійськоюTraktovenko Borys Sruliovych
Назва патенту російськоюУстройство для крепления и высвобождения инструмента
Автори російськоюТрактовенко Борис Срулевич
МПК / Мітки
МПК: B23Q 3/155, B23B 31/02
Мітки: вивільнення, пристрій, кріплення, інструмента
