Спосіб підготовки пінополістиролу до вторинного використання

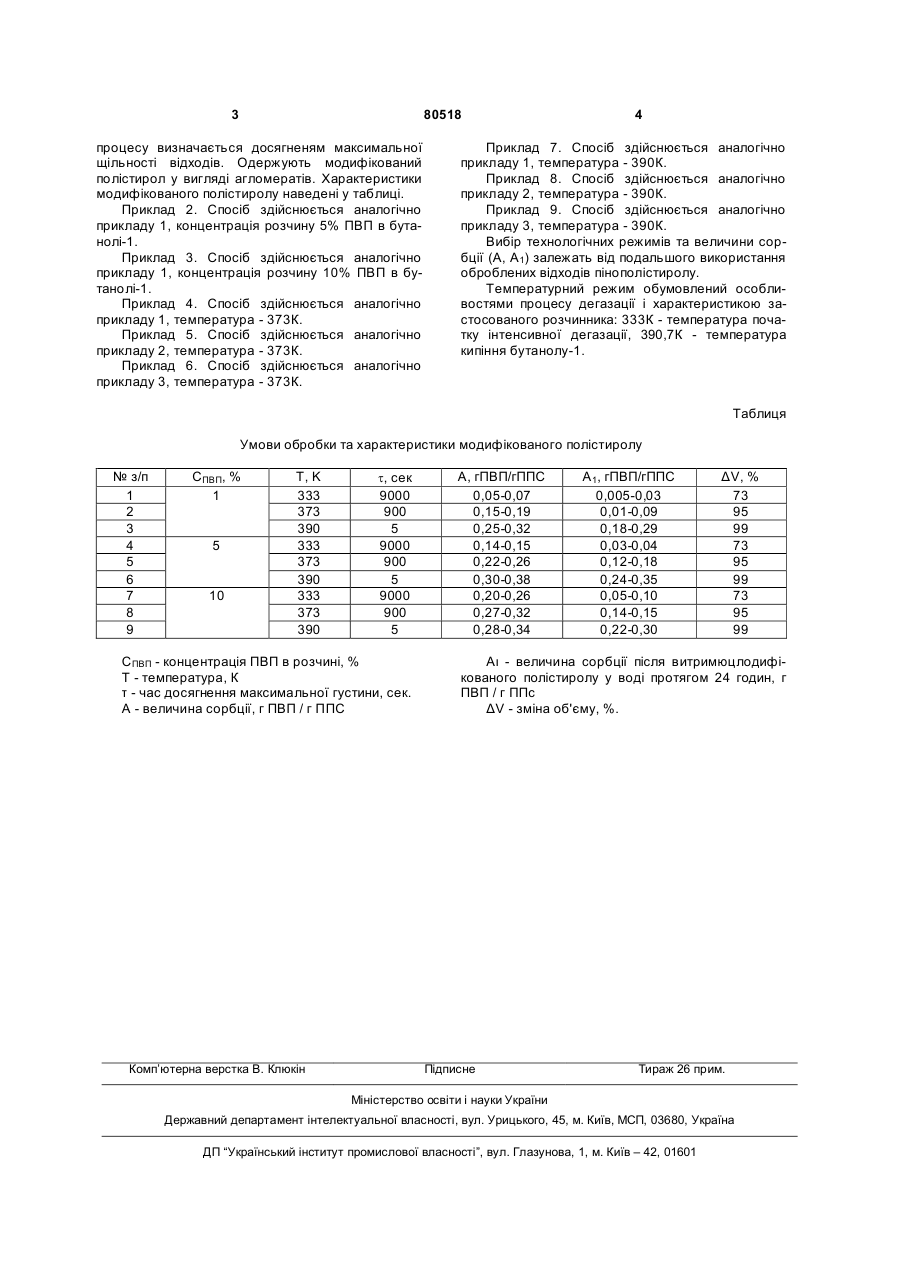

Спосіб підготовки пінополістиролу до вторинного використання, що включає його обробку органічним розчинником, який відрізняється тим, що як органічний розчинник використовують розчинник-модифікатор - 1-10% розчин полівінілпіролідону з молекулярною масою 12-28тис. в бутанолі-1, а обробку здійснюють при температурі 333390К. (19) (21) a200613144 (22) 12.12.2006 (24) 25.09.2007 (46) 25.09.2007, Бюл. №15, 2007р. (72) Суберляк Олег Володимирович, Левицький Володимир Євстахович, Моравський Володимир Степанович (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ "ЛЬВІВСЬКА ПОЛІТЕХНІКА" (56) JP 9157435 A, 17.06.1997 JP 9278929 A, 28.10.1997 3 80518 процесу визначається досягненям максимальної щільності відходів. Одержують модифікований полістирол у вигляді агломератів. Характеристики модифікованого полістиролу наведені у таблиці. Приклад 2. Спосіб здійснюється аналогічно прикладу 1, концентрація розчину 5% ПВП в бутанолі-1. Приклад 3. Спосіб здійснюється аналогічно прикладу 1, концентрація розчину 10% ПВП в бутанолі-1. Приклад 4. Спосіб здійснюється аналогічно прикладу 1, температура - 373К. Приклад 5. Спосіб здійснюється аналогічно прикладу 2, температура - 373К. Приклад 6. Спосіб здійснюється аналогічно прикладу 3, температура - 373К. 4 Приклад 7. Спосіб здійснюється аналогічно прикладу 1, температура - 390К. Приклад 8. Спосіб здійснюється аналогічно прикладу 2, температура - 390К. Приклад 9. Спосіб здійснюється аналогічно прикладу 3, температура - 390К. Вибір технологічних режимів та величини сорбції (А, А1) залежать від подальшого використання оброблених відходів пінополістиролу. Температурний режим обумовлений особливостями процесу дегазації і характеристикою застосованого розчинника: 333К - температура початку інтенсивної дегазації, 390,7К - температура кипіння бутанолу-1. Таблиця Умови обробки та характеристики модифікованого полістиролу № з/п 1 2 3 4 5 6 7 8 9 СПВП, % 1 5 10 Τ, Κ 333 373 390 333 373 390 333 373 390 t, сек 9000 900 5 9000 900 5 9000 900 5 СПВП - концентрація ПВП в розчині, % Т - температура, К τ - час досягнення максимальної густини, сек. А - величина сорбції, г ПВП / г ППС Комп’ютерна верстка В. Клюкін А, гПВП/гППС 0,05-0,07 0,15-0,19 0,25-0,32 0,14-0,15 0,22-0,26 0,30-0,38 0,20-0,26 0,27-0,32 0,28-0,34 А1, гПВП/гППС 0,005-0,03 0,01-0,09 0,18-0,29 0,03-0,04 0,12-0,18 0,24-0,35 0,05-0,10 0,14-0,15 0,22-0,30 ΔV, % 73 95 99 73 95 99 73 95 99 Αι - величина сорбції після витримюцлодифікованого полістиролу у воді протягом 24 годин, г ПВП / г ППс ΔV - зміна об'єму, %. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
