Сито грохота

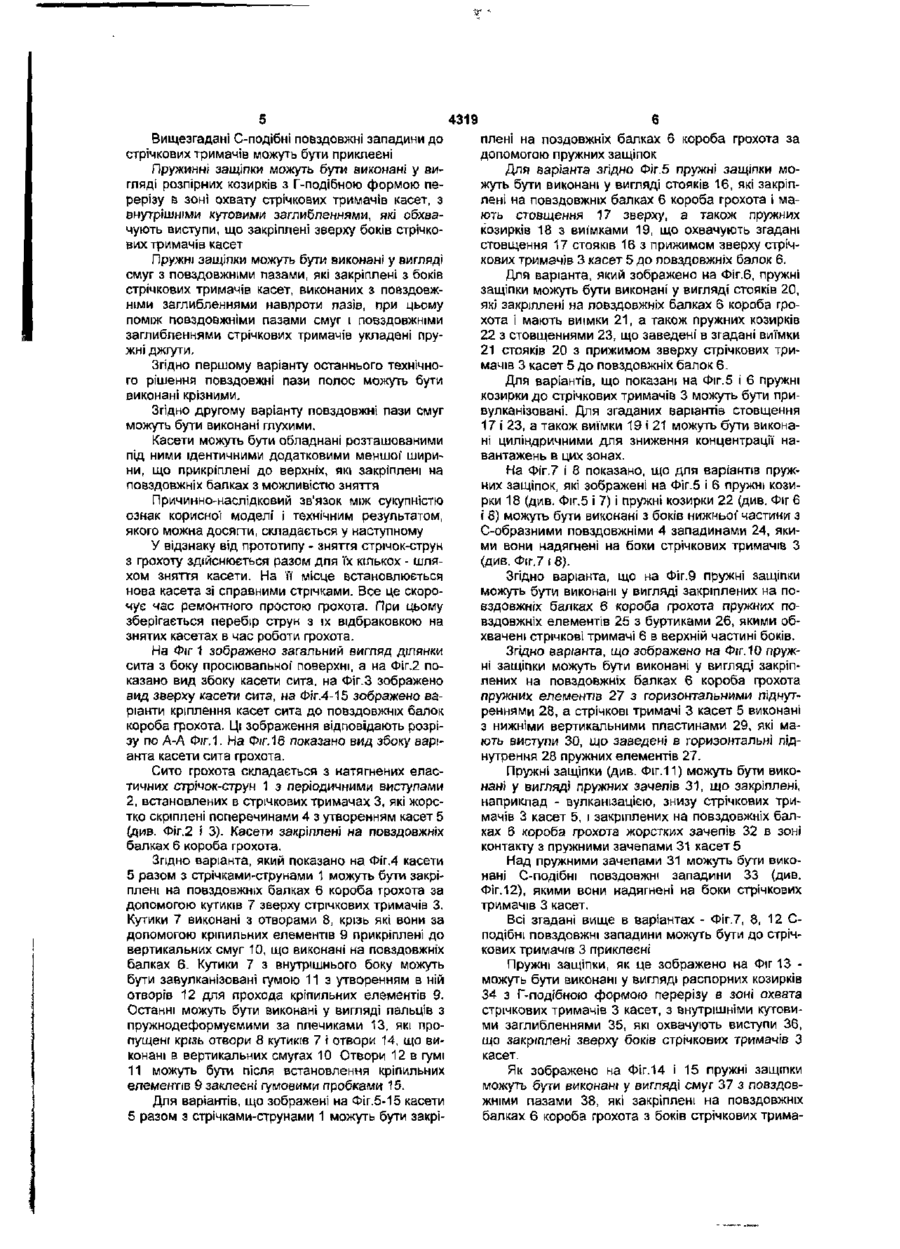

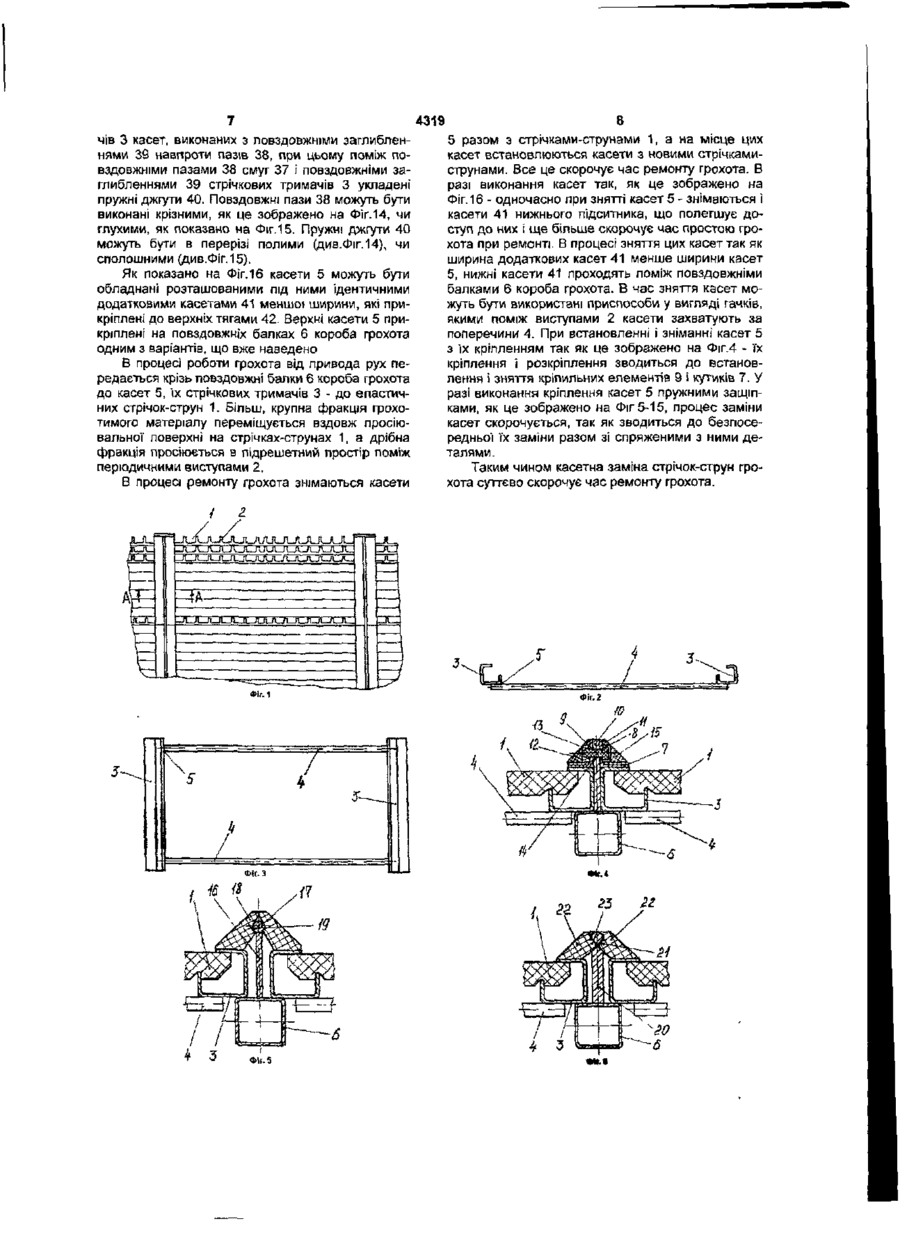

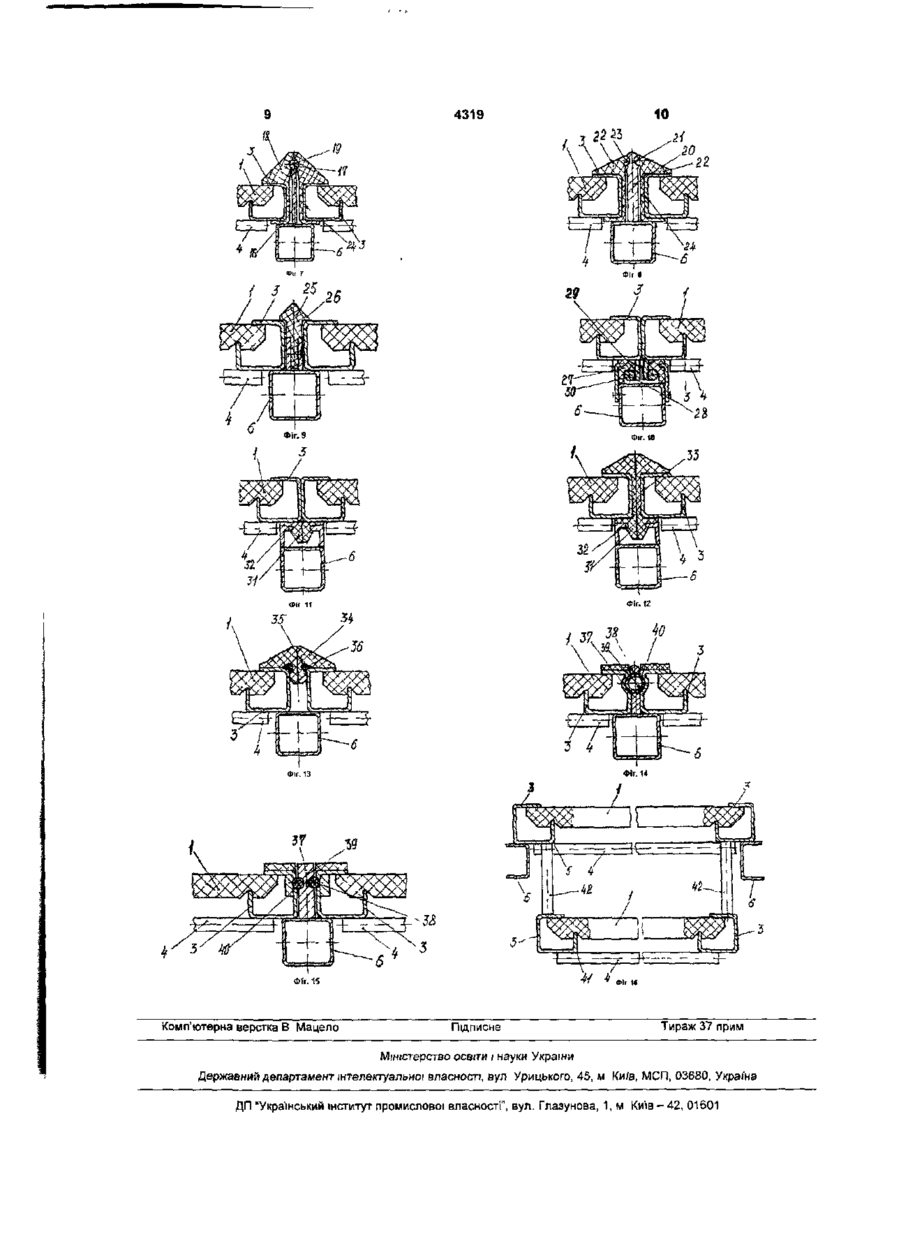

1. Сито грохота, яке містить стрічки-струни, стрічкові тримачу повздовжні балки короба грохота, яке відрізняється тим, що обладнане касетами, які виконані у вигляді пари симетричних стрічкових тримачів, що жорстко скріплені поперечинами, при цьому стрічки-струни встановлені з натягненням в стрічкових тримачах касет, а касети закріплені на повздовжніх балках короба грохота з можливістю зняття 2. Сито грохота за п. 1, яке відрізняється тим, що касети закріплені на повздовжніх балках короба грохота за допомогою кутиків зверху стрічкових тримачів, при цьому кутики виконані з отворами, крізь які вони за допомогою кріпильних елементів прикріплені до вертикальних смуг, що виконані на повздовжніх балках короба грохота. 3 Сито грохота за п. 2, яке відрізняється тим, що кутики з внутрішнього боку завулканізовані гумою з утворенням в ній отворів для проходу кріпильних елементів. 4 Сито грохота за п. 2, яке відрізняється тим, що кріпильні елементи виконані у вигляді пальців з пружнодеформівними заплечиками, які пропущені крізь отвори кутиків і отвори, що виконані в вертикальних смугах 5. Сито грохота за п 1, яке відрізняється тим, що касети закріплені на повздовжніх балках короба грохота за допомогою пружних защіпок. 6 Сито грохота за п 5, яке відрізняється тим, що пружні защіпки виконані у вигляді стояків, які закріплені на повздовжніх балках короба грохота і мають стовщення зверху, а також пружних козирків з виїмками, що обхоплюють згадані стовщення з притисканням зверху стрічкових тримачів касет до повздовжніх балок. 7. Сито грохота за п. 5, яке відрізняється тим, що пружні защіпки виконані у вигляді стояків, які закріплені на повздовжніх балках короба грохота і мають виїмки, а також пружних козирків з стовщеннями, що заведені в западини виїмок стояків з прижимом зверху стрічкових тримачів касет до повздовжніх балок. 8. Сито грохота за п. 6 або 7, яке відрізняється тим, що згадані стовщення і виїмки виконані циліндричними. 9. Сито грохота за п. 6 чи 7, яке відрізняється тим, що пружні козирки до стрічкових тримачів привулканізовані 10. Сито грохота за п. 6 або 7, яке відрізняється тим, що пружні козирки виконані з боків нижньої частини з С-подібними повздовжніми заглибинами, якими вони надіті на боки стрічкових тримачів касет. 11. Сито грохота за п. 5, яке відрізняється тим, що пружні защіпки виконані у вигляді закріплених на повздовжніх балках короба грохота пружних повздовжніх елементів з буртиками, якими обхоплені стрічкові тримачі у верхній частині боків. 12 Сито грохота за п 5, яке відрізняється тим, що пружні защіпки виконані у вигляді закріплених на повздовжніх балках короба грохота пружних елементів з горизонтальними піднутреннями, а стрічкові тримачі касет виконані з нижніми вертикальними пластинами, які мають виступи, що заведені в горизонтальні піднутрення пружних елементів. 13 Сито грохота за п 5, яке відрізняється тим, що пружні защіпки виконані у вигляді пружних зачепів, що закріплені знизу на стрічкових тримачах касет, і закріплених на повздовжніх балках короба грохота жорстких зачепів в зоні контакту з пружними зачепами касет 14. Сито грохота за п. 13, яке відрізняється тим, що пружні защіпки над пружними зачепами виконані з С-подібними повздовжніми заглибинами, якими вони надіті на боки стрічкових тримачів касет. 15. Сито грохота за п 10 або 14, яке відрізняється тим, що С-подібні повздовжні заглибини до стрічкових тримачів приклеєні. 16 Сито грохота за п. 5, яке відрізняється тим, що пружні защіпки виконані у вигляді розпірних козирків з Г-подібною формою перерізу в зоні об оо хвату стрічкових тримачів касет, з внутрішніми кутовими заглибленнями, які обхоплюють виступи, що закріплені зверху боків стрічкових тримачів касет. 17. Сито грохота за п. 5, яке відрізняється тим, що пружні защіпки виконані у вигляді смуг з повздовжніми пазами, які закріплені з боків стрічкових тримачів касет, виконаних з повздовжніми заглибленнями навпроти пазів, при цьому поміж повздовжніми пазами смуг і повздовжніми заглиб 4319 4 леннями стрічкових тримачів укладені пружні джгути. 18. Сито грохота за п. 17, яке відрізняється тим, що повздовжні пази смуг виконані крізними. 19. Сито грохота за п. 17, яке відрізняється тим, що повздовжні пази смуг виконані глухими. 20. Сито грохота за п 1, яке відрізняється тим, що касети обладнані розташованими під ними ідентичними додатковими смугами меншої ширини, що прикріплені до верхніх, які закріплені на повздовжніх балках з можливістю зняття. Корисна модель відноситься до техніки розділення сипких матеріалів і може бути використана в гірничодобувної, металургійної та інших галузях промисловості. В Існуючому, в теперішній час рівні техніки є відомим аналог - сито грохота за а.с. СРСР №102125, В07В1/46, від 24.09.80р. Це сито складається з стрічок з періодичними виступами, закріплених з натягом в опорах за допомогою єдиних упорних стовщень. З суттєвими ознаками корисної моделі у аналога збігаються1 стрічки закріплені з натягом в опорах Недолік цього аналога складається у тому, що при виході з ладу однієї стрічки потрібна заміна всього еластичного елемента з кількох струн. Недоліків аналога не має прототип - сито грохота за книгою "В П Надутый, В.Л. Золотарева, Полимерные просеивающие поверхности виброгрохотов, М., "Недра", 1993", стор.117-118, мал.11, в. Це сито вміщує стрічки-струни, стрічкові тримачі, повздовжні балки короба грохота Ці ознаки є загальними з суттєвими ознаками корисної' моделі Недолік сита, що є прототипом полягає у тому, що окремі стрічки - струни, встановлені в стрічкових тримачах, які без можливості зняття закріплені на повздовжніх балках короба грохота, вимагають багато часу при зупиненні грохота для "їх ремонтної'заміни. В основу корисної моделі покладено задачу при зберіганні переваг прототипу у порівнянні з аналогом - зменшити час ремонтних простоїв грохота Поставлена задача вирішується тим, що в ситі грохота, яке містить стрічки-струни, стрічкові тримачі, повздовжні балки короба грохота, у відзнаку від прототипу - воно обладнане касетами, які виконані у вигляді пари симетричних стрічкових тримачів, що жорстко скріплені поперечинами, при цьому стрічки встановлені з натягненням в стрічкових тримачах касет, а касети закріплені на повздовжніх балках короба грохота з можливістю зняття. Касети можуть бути закріплені на повздовжніх балках короба грохота за допомогою кутиків зверху стрічкових тримачів, при цьому кутики виконані з отворами, крізь які вони за допомогою кріпильних елементів прикріплені до вертикальних смуг, що виконані на повздовжніх балках короба грохота. Кутики з внутрішнього боку можуть бути гавул канізовані гумою з утворенням в ній отворів для прохода кріпильних елементів. Кріпильні елементи можуть бути виконані у вигляді пальців спружно-деформуємими за плечиками, які пропущені крізь отвори кутиків і отвори, що виконані в вертикальних смугах. Касети можуть бути закріплені на повздовжніх балках короба грохота за допомогою пружних защіпок. Пружні защіпки можуть бути виконані у вигляді стояків, які закріплені на повздовжніх балках короба грохота і мають стовщення зверху, а також пружних козирків з виїмками, що охвачують згадані стовщення стояків з прижимом зверху стрічкових тримачів касет до повздовжніх балок Пружні защіпки можуть бути виконані у вигляді стояків, які закріплені на повздовжніх балках короба грохота і мають виїмки, а також пружних козирків з стовщеннями, що заведені в западини виїмок стояків з прижимом зверху стрічкових тримачів касет до повздовжніх балок. Згадані стовщення І ВИЇМКИ ДОЦІЛЬНО щоб були виконані циліндричними Пружні козирки до стрічкових тримачів можуть бути при вулканізовані. Пружні козирки можуть бути виконані з боків нижньої частини з С-образними повздовжніми западинами, якими вони надягнені на боки стрічкових тримачів касет. Пружні защіпки можуть бути виконані у вигляді закріплених на повздовжніх балках короба грохота пружних повздовжніх елементів з буртиками, якими охвачені стрічкові тримачі в верхній частині боків. Пружні защіпки можуть бути виконані у вигляді закріплених на повздовжніх балках короба грохота пружних елементів з горизонтальними піднутреннями, а стрічкові тримачі касет виконані з нижніми вертикальними пластинами, які мають виступи, що заведені в горизонтальні піднутрення пружних елементів. Пружні защіпки можуть бути виконані у вигляді пружних зачипів, що закріплені знизу на стрічкових тримачах касет, І закріплених на повздовжніх балках короба грохота жорстких зачепів в зоні контакту з пружними зачепами касет. Пружні защіпки над пружними зачепами можуть бути виконані з С-образними повздовжніми западинами, якими вони надягнені на боки стрічковілх тримачів касет. 4319 Вищезгадані С-подібні повздовжні западини до стрічкових тримачів можуть бути приклеєні Пружинні защіпки можуть бути виконані у вигляді розпірних козирків з Г-подібною формою перерізу в зоні охвату стрічкових тримачів касет, з внутрішніми кутовими заглибленнями, які обхвачують виступи, що закріплені зверху боків стрічкових тримачів касет Пружні защіпки можуть бути виконані у вигляді смуг з повздовжніми пазами, які закріплені з боків стрічкових тримачів касет, виконаних з повздовжніми заглибленнями навпроти пазів, при цьому поміж повздовжніми пазами смуг і повздовжніми заглибленнями стрічкових тримачів укладені пружні джгути. Згідно першому варіанту останнього технічного рішення повздовжні пази полос можуть бути виконані крізними. Згідно другому варіанту повздовжні пази смуг можуть бути виконані глухими. Касети можуть бути обладнані розташованими під ними ідентичними додатковими меншої' ширини, що прикріплені до верхніх, які закріплені на повздовжніх балках з можливістю зняття Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі і технічним результатом, якого можна досягти, складається у наступному У відзнаку від прототипу - зняття стрічок-струн з грохоту ЗДІЙСНЮЄТЬСЯ разом для їх кількох - шляхом зняття касети. На її місце встановлюється нова касета зі справними стрічками. Все це скорочує час ремонтного простою грохота. При цьому зберігається перебір струн з їх відбраковкою на знятих касетах в час роботи грохота. На Фіг 1 зображено загальний вигляд ділянки сита з боку просіювальної' поверхні, а на Фіг.2 показано вид збоку касети сита, на Фіг.З зображено вид зверху касети сита, на Фіг.4-15 зображено варіанти кріплення касет сита до повздовжніх балок короба грохота. Ці зображення відповідають розрізу по А-А Фіг. 1. На Фіг.16 показано вид збоку варіанта касети сита грохота. Сито грохота складається з натягнених еластичних стрічок-струн 1 з періодичними виступами 2, встановлених в стрічкових тримачах 3, які жорстко скріплені поперечинами 4 з утворенням касет 5 (див. ФІг.2 і 3). Касети закріплені на повздовжніх балках 6 короба грохота. Згідно варіанта, який показано на Фіг.4 касети 5 разом з стрічками-струнами 1 можуть бути закріплені на повздовжніх балках 6 короба грохота за допомогою кутиків 7 зверху стрічкових тримачів 3. Кутики 7 виконані з отворами 8, крізь які вони за допомогою кріпильних елементів 9 прикріплені до вертикальних смуг 10, що виконані на повздовжніх балках 6. Кутики 7 з внутрішнього боку можуть бути завулканізовані гумою 11 з утворенням в ній отворів 12 для прохода кріпильних елементів 9. Останні можуть бути виконані у вигляді пальців з пружнодеформуємими за плечиками 13, які пропущені кр(зь отвори 8 кутиків 7 і отвори 14, що виконані в вертикальних смугах 10 Отвори 12 в гумі 11 можуть бути після встановлення кріпильних елементів 9 заклеєні гумовими пробками 15. Для варіантів, що зображені на Фіг.5-15 касети 5 разом з стрічками-струнами 1 можуть бути закрі плені на поздовжніх балках 6 короба грохота за допомогою пружних защіпок Для варіанта згідно Фіг.5 пружні защіпки можуть бути виконані у вигляді стояків 16, які закріплені на повздовжніх балках 6 короба грохота і мають стовщення 17 зверху, а також пружних козирків 18 з виїмками 19, що охвачують згадані стовщення 17 стояків 16 з прижимом зверху стрічкових тримачів 3 касет 5 до повздовжніх балок 6. Для варіанта, який зображено на Фіг.6, пружні защіпки можуть бути виконані у вигляді стояків 20, які закріплені на повздовжніх балках 6 короба грохота і мають виїмки 21, а також пружних козирків 22 з стовщеннями 23, що заведені в згадані виїмки 21 стояків 20 з прижимом зверху стрічкових тримачів 3 касет 5 до повздовжніх балок 6. Для варіантів, що показані на Фіг.5 і 6 пружні козирки до стрічкових тримачів 3 можуть бути привулканізовані. Для згаданих варіантів стовщення 17 і 23, а також виїмки 19 і 21 можуть бути виконані циліндричними для зниження концентрації навантажень в цих зонах. На Фіг.7 і 8 показано, що для варіантів пружних защіпок, які зображені на ФІг.5 і 6 пружні козирки 18 (див. Фіг.5 і 7) і пружні козирки 22 (див. Фіг 6 і 8) можуть бути виконані з боків нижньої' частини з С-образними повздовжніми 4 западинами 24, якими вони надягнені на боки стрічкових тримачів З (див. Фіг.7 і 8). Згідно варіанта, що на Фіг.9 пружні защіпки можуть бути виконані у вигляді закріплених на повздовжніх балках 6 короба грохота пружних повздовжніх елементів 25 з буртиками 26, якими обхвачені стрічкові тримачі 6 в верхній частині боків. Згідно варіанта, що зображено на Фіг. 10 пружні защіпки можуть бути виконані у вигляді закріплених на повздовжніх балках 6 короба грохота пружних елементів 27 з горизонтальними піднутреннями 28, а стрічкові тримачі 3 касет 5 виконані з нижніми вертикальними пластинами 29, які мають виступи ЗО, що заведені в горизонтальні піднутрения 28 пружних елементів 27. Пружні защіпки (див. Фіг.11) можуть бути виконані у вигляді пружних зачепів 31, що закріплені, наприклад - вулканізацією, знизу стрічкових тримачів 3 касет 5, і закріплених на повздовжніх балках 6 короба грохота жорстких зачепів 32 в зоні контакту з пружними зачепами 31 касет 5 Над пружними зачепами 31 можуть бути виконані С-подібні повздовжні западини 33 (див. ФІг.12), якими вони надягнені на боки стрічкових тримачів 3 касет. Всі згадані вище в варіантах - Фіг.7, 8, 12 Сподібні повздовжні западини можуть бути до стрічкових тримачів 3 приклеєні Пружні защіпки, як це зображено на Фіг 13 можуть бути виконані у вигляді распорних козирків 34 з Г-подібною формою перерізу в зоні охвата стрічкових тримачів 3 касет, з внутрішніми кутовими заглибленнями 35, які охвачують виступи 36, що закріплені зверху боків стрічкових тримачів З касет. Як зображено на Фіг.14 і 15 пружні защіпки можуть бути виконані у вигляді смуг 37 з повздовжніми пазами 38, які закріплені на повздовжніх балках 6 короба грохота з боків стрічкових трима 4319 чів 3 касет, виконаних з повздовжніми заглибленнями 39 навпроти пазів 38, при цьому поміж повздовжніми пазами 38 смуг 37 і повздовжніми заглибленнями 39 стрічкових тримачів 3 укладені пружні джгути 40. Повздовжні пази 38 можуть бути виконані крізними, як це зображено на ФІҐ.14, ЧИ глухими, як показано на Фіг. 15. Пружні джгути 40 можуть бути в перерізі полими (див.Фіг.14), чи сполошними (див.Фіг.15). Як показано на ФІг.16 касети 5 можуть бути обладнані розташованими під ними ідентичними додатковими касетами 41 меншої ширини, які прикріплені до верхніх тягами 42. Верхні касети 5 прикріплені на повздовжніх балках 6 короба грохота одним з варіантів, що вже наведено В процесі роботи грохота від привода рух передається крізь повздовжні балки 6 короба грохота до касет 5, їх стрічкових тримачів 3 - до еластичних стрічок-струн 1. Більш, крупна фракція грохотимого матеріалу переміщується вздовж просіювальної поверхні на стрічках-струнах 1, а дрібна фракція просіюється в підрешетний простір поміж періодичними виступами 2. В процесі ремонту грохота знімаються касети 8 5 разом з стрічками-струнам и 1, а на місце цих касет встановлюються касети з новими стрічкамиструнами. Все це скорочує час ремонту грохота. В разі виконання касет так, як це зображено на ФІг.16 - одночасно при знятті касет 5 - знімаються і касети 41 нижнього підситника, що полегшує доступ до них і ще більше скорочує час простою грохота при ремонті. В процесі зняття цих касет так як ширина додаткових касет 41 менше ширини касет 5, нижні касети 41 проходять поміж повздовжніми балками 6 короба грохота. В час зняття касет можуть бути використані приспособи у вигляді гачків, яшми поміж виступами 2 касети захватують за поперечини 4. При встановленні І зніманні касет 5 з їх кріпленням так як це зображено на Фіг.4 - їх кріплення і розкріплення зводиться до встановлення і зняття кріпильних елементів 9 і кутиків 7. У разі виконання кріплення касет 5 пружними защіпками, як це зображено на Фіг 5-15, процес заміни касет скорочується, так як зводиться до безпосередньої їх заміни разом зі спряженими з ними деталями. Таким чином касетна заміна стрічок-струн грохота суттєво скорочує час ремонту грохота. Фіг. 1 / ФІГ.З /9 k 3 •*.• 10 4319 li 20 XJ / 3 m 6 Фіг. 9 31у її І 37 Ч ¥ Фіг. 15 Комп'ютерна верстка В Мацело Підписне Тираж 37 прим Міністерство освіти і науки України державний департамент інтелектуальної власності, вул Урицького, 45, м Ки/а, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Ки'їв - 42, 01601
