Пристрій для пневмомасажу
Номер патенту: 42227
Опубліковано: 25.06.2009
Автори: Краснюк Дмитро Сергійович, Чайковський Олександр Борисович, Лушников Вячеслав Михайлович, Грицієнко Василь Іванович
Формула / Реферат
1. Пристрій для пневмомасажу, який містить джерело підвищеного та зниженого тиску повітря, з'єднане повітропроводами з колектором підвищеного тиску та з колектором зниженого тиску, що мають засоби корекції параметрів тиску повітря, блок керування, який керує джерелом тиску повітря, засобами корекції тиску та повітророзподільниками, один вхід повітророзподільника з'єднаний повітропроводом з колектором зниженого тиску, а другий - з колектором підвищеного тиску, набір аплікаторів, закріплених на тілі пацієнта у необхідних для лікування місцях, який відрізняється тим, що кожен аплікатор розділений жорсткою перегородкою на дві симетричні порожнини, кожна з яких з'єднана повітропровідником з відповідним виходом повітророзподільника.
2. Пристрій за п. 1, який відрізняється тим, що блоком керування є комп'ютер.
Текст

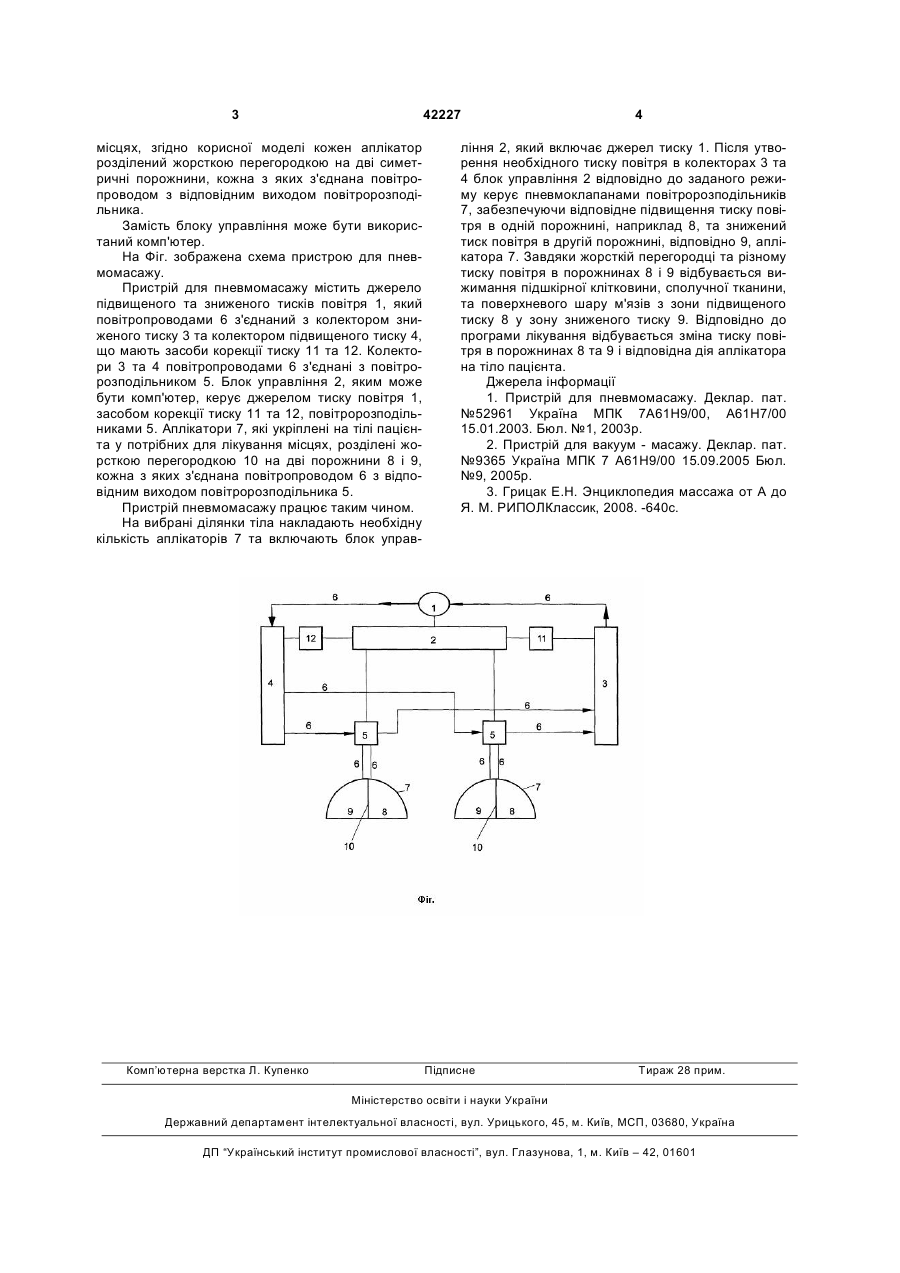

1. Пристрій для пневмомасажу, який містить джерело підвищеного та зниженого тиску повітря, з'єднане повітропроводами з колектором підвищеного тиску та з колектором зниженого тиску, що 3 42227 місцях, згідно корисної моделі кожен аплікатор розділений жорсткою перегородкою на дві симетричні порожнини, кожна з яких з'єднана повітропроводом з відповідним виходом повітророзподільника. Замість блоку управління може бути використаний комп'ютер. На Фіг. зображена схема пристрою для пневмомасажу. Пристрій для пневмомасажу містить джерело підвищеного та зниженого тисків повітря 1, який повітропроводами 6 з'єднаний з колектором зниженого тиску 3 та колектором підвищеного тиску 4, що мають засоби корекції тиску 11 та 12. Колектори 3 та 4 повітропроводами 6 з'єднані з повітророзподільником 5. Блок управління 2, яким може бути комп'ютер, керує джерелом тиску повітря 1, засобом корекції тиску 11 та 12, повітророзподільниками 5. Аплікатори 7, які укріплені на тілі пацієнта у потрібних для лікування місцях, розділені жорсткою перегородкою 10 на дві порожнини 8 і 9, кожна з яких з'єднана повітропроводом 6 з відповідним виходом повітророзподільника 5. Пристрій пневмомасажу працює таким чином. На вибрані ділянки тіла накладають необхідну кількість аплікаторів 7 та включають блок управ Комп’ютерна верстка Л. Купенко 4 ління 2, який включає джерел тиску 1. Після утворення необхідного тиску повітря в колекторах 3 та 4 блок управління 2 відповідно до заданого режиму керує пневмоклапанами повітророзподільників 7, забезпечуючи відповідне підвищення тиску повітря в одній порожнині, наприклад 8, та знижений тиск повітря в другій порожнині, відповідно 9, аплікатора 7. Завдяки жорсткій перегородці та різному тиску повітря в порожнинах 8 і 9 відбувається вижимання підшкірної клітковини, сполучної тканини, та поверхневого шару м'язів з зони підвищеного тиску 8 у зону зниженого тиску 9. Відповідно до програми лікування відбувається зміна тиску повітря в порожнинах 8 та 9 і відповідна дія аплікатора на тіло пацієнта. Джерела інформації 1. Пристрій для пневмомасажу. Деклар. пат. №52961 Україна МПК 7А61Н9/00, А61Н7/00 15.01.2003. Бюл. №1, 2003р. 2. Пристрій для вакуум - масажу. Деклар. пат. №9365 Україна МПК 7 А61Н9/00 15.09.2005 Бюл. №9, 2005р. 3. Грицак Е.Н. Энциклопедия массажа от А до Я. М. РИПОЛКлассик, 2008. -640с. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for pneumatic massage
Автори англійськоюLushnikov Viacheslav Mykhailovych, Chaikovskyi Oleksandr Borysovych, Krasniuk Dmytro Serhiiovych, Hrytsiienko Vasyl Ivanovych
Назва патенту російськоюУстройство для пневмомассажа
Автори російськоюЛушников Вячеслав Михайлович, Чайковський Александр Борисович, Краснюк Дмитрий Сергеевич, Грициенко Василий Иванович
МПК / Мітки
МПК: A61H 9/00
Мітки: пневмомасажу, пристрій
Код посилання
