Устєвий свердловинний замок

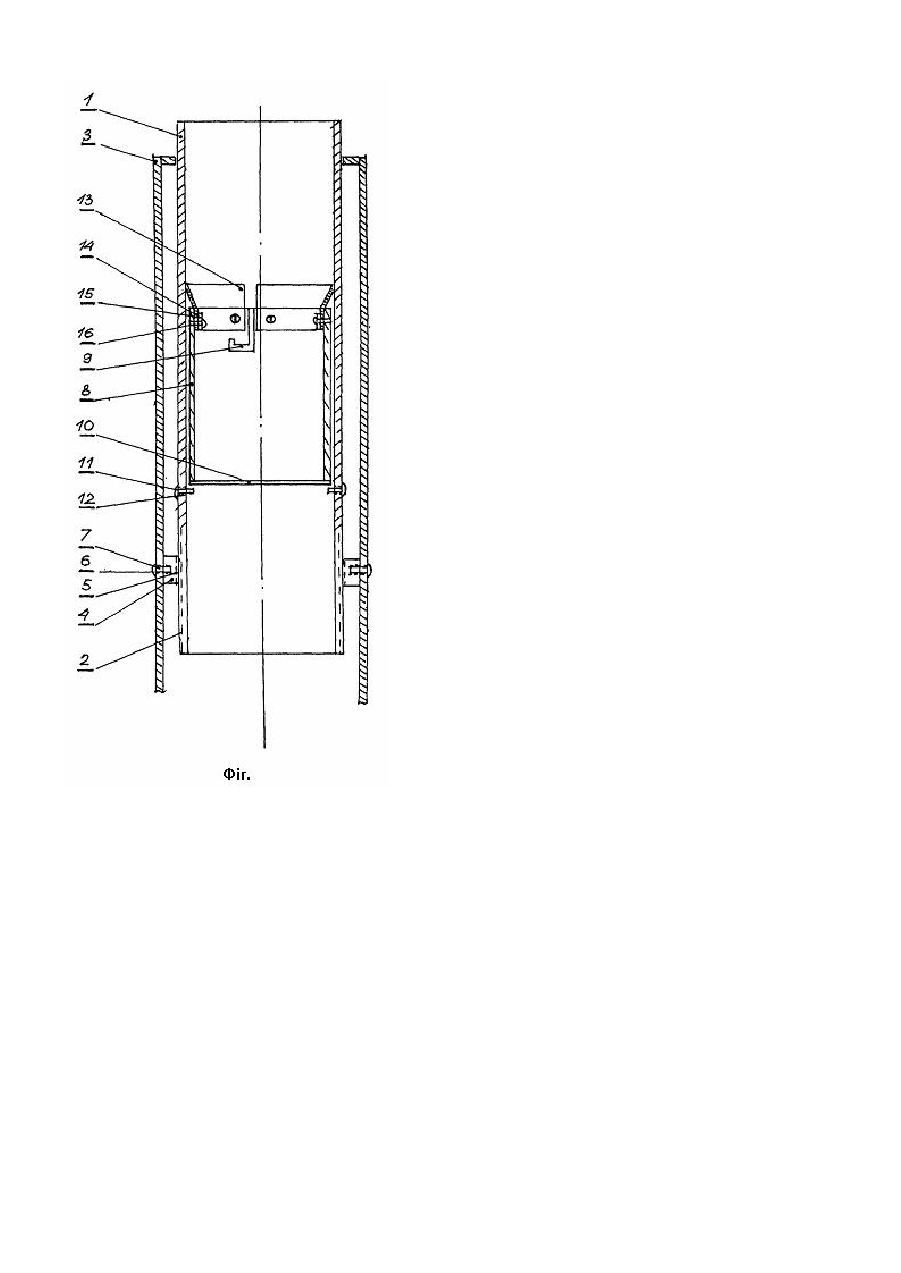

Корисна модель відноситься до нафтогазовидобувної та нафтогазопереробної промисловості, зокрема до пристроїв, призначених для захисту вн утрішнього простору експлуатаційних і спостережних свердловин. Відомий пристрій для закриття свердловин [див. а. с. СРСР № 672327, МПК 2 Е 21 В 33/03, п убл.05.07.1979 р. Бюл.№25], який включає корпус, виконаний у вигляді патрубка, що приєднується до колони труб; кришку, виконану у вигляді стакана зі спостережливим вікном, яка охоплює корпус, і стопорний пристрій, при цьому кришка розташована ексцентричне відносно корпуса. Недоліком пристрою є недостатня надійність закриття кришки. Найбільш близьким по технічній суті до те хнічного рішення, що заявляється (прототипом), є устєвий свердловинний замок, який включає закріплену на верхньому фланці обсадної колони заслінку з розташованим нижче неї порожнистим патрубком, постачений жорстко зв'язаним з нижнім кінцем порожнистого патрубка сідлом (елементи фіксації) і конусною пробкою (кришка-стакан), причому сідло виконане з внутрішньою конусною поверхнею для розміщення в ньому пробки, що виконана з магнітного матеріалу, а сідло - з немагнітного [див. а.с. СРСР № 1724852, МПК 5 Е 21 В 33/03, публ.07.04.1992 р. Бюл. № 13]. Недоліком цієї конструкції є недостатня надійність захисту вн утрішнього простору експлуатаційних і спостережних свердловин від доступ у сторонніми особами: болти на фланці (оголовку) свердловини легко розгвинчуються, а якщо його заварювати, то все одно є можливість для його зрізання. Крім того, конструкція передбачає використання для сідла немагнітного матеріалу, а для пробки - магнітного, що ускладнює виготовлення та обслуговування пристрою. Задачею даної корисної моделі є підвищення надійності захисту внутрішнього простору стовбура експлуатаційних і спостережних свердловин, спрощення виготовлення та обслуговування устєвого свердловинного замка. Для вирішення поставленої задачі пропонується устєвий свердловинний замок, який включає закріплений в обсадній колоні порожнистий патрубок, кришку-стакан, елементи фіксації, згідно корисної моделі нижня частина порожнистого патрубка виконана з зовнішньою різьбою, порожнистий патрубок з'єднується з обсадною колоною за допомогою кільця з відповідною внутрішньою різьбою, кільце кріпиться в обсадній колоні гвинтами на глибині 1,5-2,0 м від її верхньої частини, на верхньому внутрішньому краю кришки-стакана закріплені гвинтами та увігн утою металевою пластинкою дві гумові штаби, при цьому розташування і утримання кришки-стакана в порожнистому патрубку обмежується елементами фіксації, які угвинчені у наскрізні отвори нижньої частини порожнистого патрубка. З'єднання порожнистого патрубка з обсадною колоною за допомогою кільця з різьбою дає можливість при необхідності легко здійснювати заміну порожнистого патрубка шляхом його викручування. Кріплення кільця в обсадній колоні на глибині 1,5-2,0 м від її верхньої частини здійснюється заздалегідь і потайки, що дає можливість обмежити явний доступ стороннім особам до кришки-стакана, розташованої усередині порожнистого патрубка. Кришка-стакан виконана з відрізку металевої труби довжиною 0,3-0,5 м з наглухо привареним металевим дном в нижній частині і двома симетричними L-подібними прорізями в верхній частині для витягування її на поверхню. Призначена для перекривання стовбура експлуатаційних і спостережних свердловин від улучення сторонніх предметів і одночасно для їх накопичення і підйому на поверхню. На верхньому внутрішньому краю кришки-стакана закріплені дві гумові штаби для ущільнення зазору між кришкою-стаканом і внутрішньою по-верхньою порожнистого патрубка, що запобігає улученню до нього дрібних предметів і сміття. Гумові штаби притискуються гвинтами та увігнутою металевою пластинкою до верхнього внутрішнього краю кришки-стакана. Місце розташування і утримання кришки-стакана обмежується елементами фіксації, наприклад гвинтами, які угвинчені в наскрізні отвори з різьбою у нижній частині порожнистого патрубка, що являється найбільш простим рішенням по фіксації кришки-стакана у вн утрішньому просторі порожнистого патрубка. На Фіг. показано устєвий свердловинний замок. Устєвий свердловинний замок складається з порожнистого патрубка 1, нижня частина якого виконана з зовнішньою різьбою 2. Порожнистий патрубок 1 розташовується у верхній частині обсадної колони 3 і з'єднується з нею за допомогою кільця 4 з відповідною внутрішньою різьбою 5. Кільце 4 кріпиться на глибині 1,5-2,0 м від верхньої частини обсадної колони в симетрично розташованих в обсадній колоні 3 та кільці 4 отворах з різьбою 6 за допомогою чотирьох гвинтів 7. Усередині нижньої частини порожнистого патрубка розміщується кришка-стакан 8 з двома симетричними Lподібними прорізями 9 у верхній частині і привареним дном 10. Розташування і утримання кришки-стакана 8 в порожнистому патрубку 1 здійснюється елементами фіксації, а саме трьома гвинтами 11, які угвинчені у наскрізні отвори 12 нижньої частини порожнистого патрубка 1. На верхньому внутрішньому краю кришки-стакана 8 закріплені дві гумові штаби 13, кожна з них притискується чотирма гвинтами 14 та увігн утою металевою пластинкою 15, виконаною з отворами 16. В нормальному стані свердловини перед проведенням вимірів пластових тисків, рівнів підземних вод, а також перед відбором проб води кришка-стакан 8 витягується за прорізи 9 за допомогою спеціального ключа (на Фіг. не показаний) і обладнання для досліджень спускається у свердловину. По закінченні робіт кришка-стакан 8 повертається на своє місце в порожнистому патрубку 1. Видалення невеликої кількості сторонніх предметів відбувається при витягуванні кришки-стакана 8 за прорізи 9 на поверхню. У випадку щільного забивання як кришки-стакана 8, так і внутрішнього простору порожнистого патрубка 1, останній вигвинчується по різьбі з кільця 4, очищається від сторонніх предметів і загвинчується на місце. Коли очищення від сторонніх предметів неможливе, порожнистий патрубок 1 замінюється на аналогічний. Запропонована конструкція устєвого свердловинного замка дозволяє затримувати сторонні предмети у верхній частині (оголовку) експлуатаційної або спостережної свердловини і запобігати потраплянню їх у зону фільтра, що значно підвищує надійність захисту їх вн утрішнього простору. Це спрямовано на створення у сторонніх осіб враження, що свердловина вже заповнена (забита). Спрощення виготовлення та обслуговування устєво го свердловинного замка дозволяє значно продовжити термін використання свердловин, прискорити та спростити їх ремонт у випадку тяжкого пошкодження оголовка свердловини, а отже здешевіти комплекс експлуатаційних і ремонтних робіт. При цьому практично виключається перебуріння свердловин, що дозволяє отримати значний економічний ефект.
