Дверний накладний замок

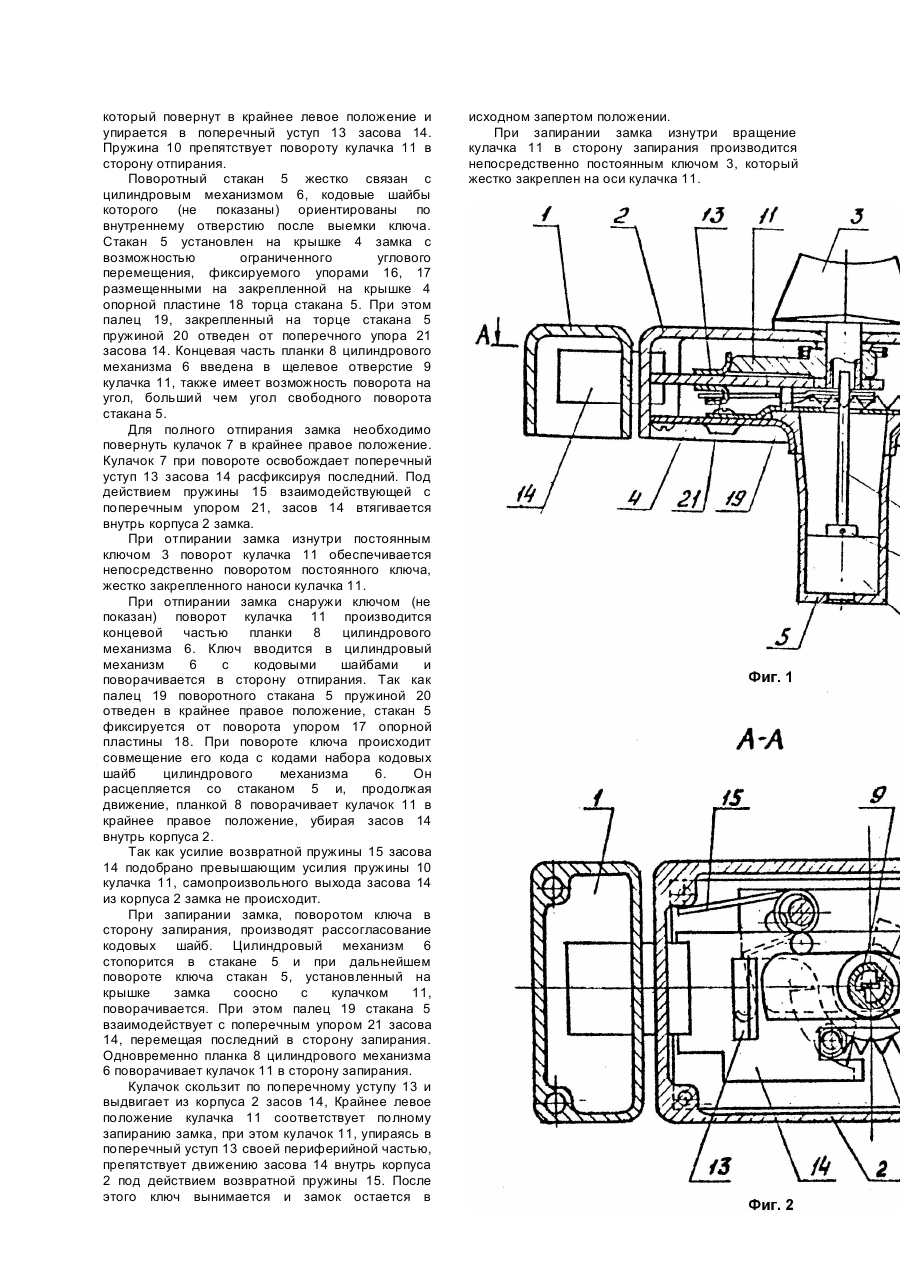

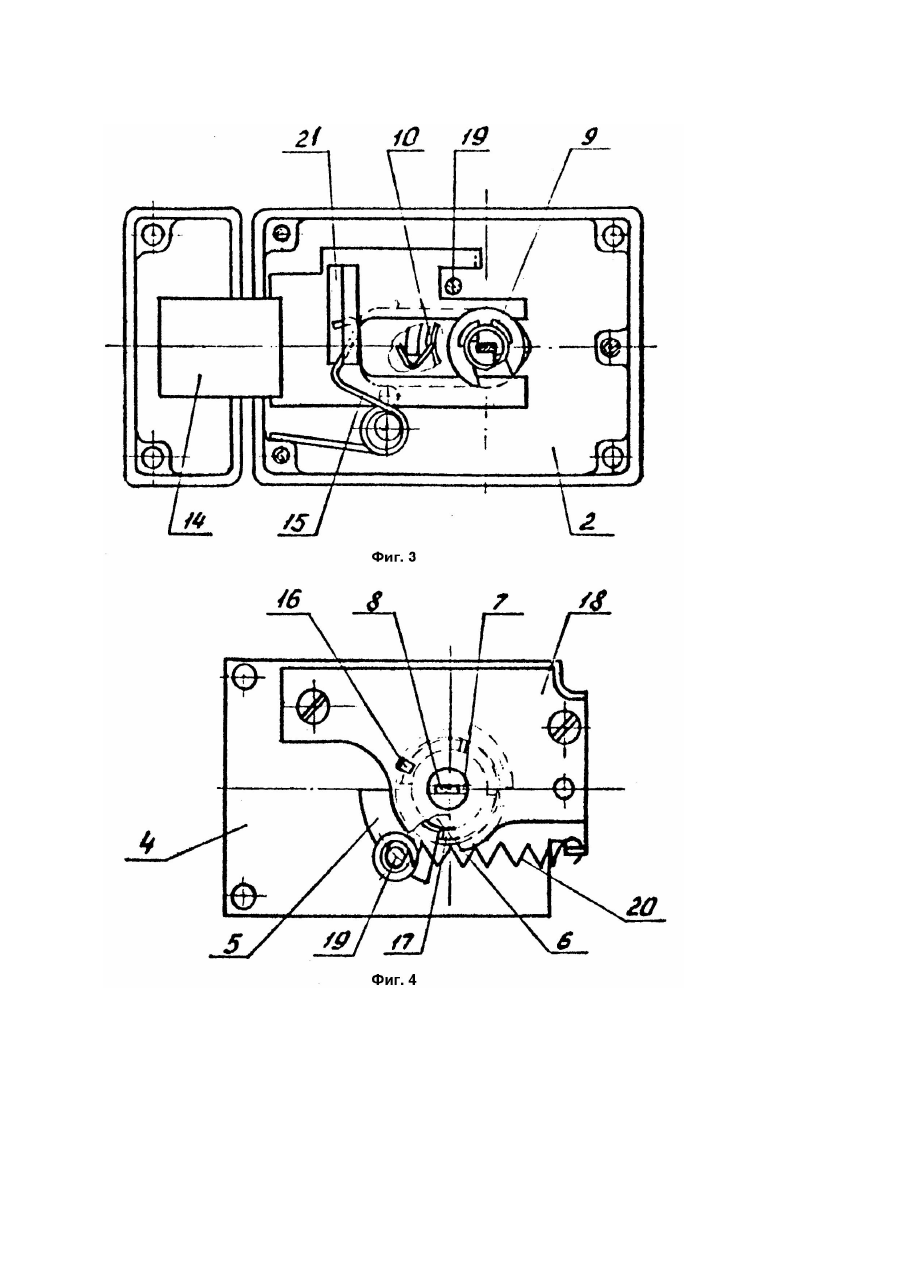

Изобретение относится к запирающим устройствам, в частности к замкам, предназначенным для использования в строительстве жилых и общественных зданий. Известен накладной замок с автоматическим запиранием (А.с. СССР №1273480, МКИ 4 F05B35/04, 1986) содержащий корпус, запорную планку и механизм секретности, взаимодействующий с кулачком снабженным упором, фиксирующим засов. Недостаток известного замка с автоматическим запиранием, помимо его сложности, заключается в недостаточной надежности запирания при недостаточно плотном закрытии двери. Известен также дверной накладной замок (А.с. СССР №1693222, E05B17/20, 1991), содержащий цилиндровый механизм с вращающимся в его втулке корпусом, на торце которого, противоположном отверстию под ключ, выполнен поперечный паз с размещенной в нем планкой, корпус с постоянным ключом, внутри которого расположен засов и подпружиненный в сторону запирания кулачок, имеющий отверстие с выступом, в котором размещена свободная концевая часть планки. В корпусе установлены возвратная пружина, фиксатор крайнего положения кулачка с кнопкой, выполненной в виде подпружиненного в сторону кулачка рычага. При этом втулка механизма секретности помещена в стакан, а на ее торце, противоположном пазу под ключ, выполнен коаксиальный выступ. На кулачке соответственно коаксиальному выступу выполнен ответный выступ, на засове выполнен поперечный паз, а сам засов подпружинен возвратной пружиной в сторону о тирания. Недостатком известного замка является его значительная сложность, обусловленная наличием устройства фиксации кулачка в крайнем положении, (соответствующему отпиранию замка), выполненного в виде подпружиненного в сторону кулачка рычага, управляемого кнопкой. Для фиксации кулачка в крайнем положении вполне достаточно, чтобы усилие пружины, воздействующей на засов в сторону отпирания было больше усилия пружины постоянного ключа замка направленного в сторону запирания. Кроме этого, постоянное манипулирование кнопкой при запирании замка создает неудобства при его использовании. Наличие промежуточной втулки в механизме секретности помещенной в стакан и снабженной коаксиальным выступом выполненном на ее торце, взаимодействующем с ответным выступом кулачка,, также значительно усложняет конструкцию известного замка и повышает трудоемкость его изготовления. В основу предложенного изобретения положена задача упрощения конструкции замка, а следовательно, повышения его надежности и удобства пользования посредством обеспечения фиксации запорного кулачка замка в крайнем положении (соответствующему отпиранию замка) не с помощью подпружиненного в сторону кулачка рычага, управляемой кнопкой, а с помощью выбора усилия пружины, воздействующей на засов в сторону отпирания, заведомо большего чем усилие пружины постоянного ключа замка, направленного в сторону запирания. В предложенном дверном накладном замке, содержащем установленный в корпусе подпружиненный засов с поперечным уступом, крышку с установленным на ней стаканом с цилиндровым механизмом, планка которого введена в щелевое отверстие подпружиненного кулачка, взаимодействующего с поперечным уступом засова и жестко закрепленного на оси постоянного ключа, установленного соосно с планкой цилиндрового механизма стакана, установленного на крышке замка с возможностью ограниченного поворота фиксируемого упорами, размещенными на закрепленной на крышке опорной пластины торца стакана, снабженного пальцем подпружиненным в направлении запирания засова и взаимодействующего с поперечным упором засова. Таким образом, технический результат от использования приведенной совокупности отличительных существенных признаков выражается в упрощении конструкции и надежности посредством изменения системы фиксации запорного кулачка (как ранее отмечалось), установкой цилиндрового механизма замка непосредственно в полости поворотного стакана, фиксируемого опорной пластиной торца стакана, снабженного пальцем взаимодействующим в сторону запирания с засовом. Это позволило исключить из конструкции замка промежуточной поворотной втулки цилиндрового механизма, установленной в стакане, а установка стакана с возможностью органического поворота на крышке замка обеспечило запирание замка непосредственным поворотом стакана. Кроме этого, в значительной степени обеспечивается снижение усилия при запирании и отпирании замка за счет сбалансированного выбора усилий пружины взаимодействующей на засов в сторону отпирания и усилия пружины постоянного ключа замка направленного в сторону запирания. На фиг.1 показан предлагаемый замок, продольный разрез; на фиг.2 - сечение А - А на фиг.1; на фиг.3 - предлагаемый замок без крышки; на фиг.4 - вид внутренней части крышки. Дверной накладной замок содержит запорную планку 1 (фиг.1), корпус 2 с постоянным ключом 3 и крышкой 4. На крышке 4 размещен стакан 5 с цилиндровым механизмом б в поперечном щелевом отверстии 7 которого закреплена планка 8 введенная своим свободным концом в щелевое отверстие 9 подпружиненного пружиной 10 кулачка 11, жестко установленного на цилиндрической цапфе 12 постоянного ключа 3. Кулачок 11 взаимодействует с поперечным уступом 13 засова 14, установленного внутри корпуса 2 и подпружиненного в сторону отпирания пружиной 15. Стакан 5 цилиндрового механизма 6 установлен на крышке 4 замка с возможностью ограниченного поворота, фиксируемого упорами 16, 17 (фиг.4) размещенными на закрепленной на крышке 4 опорной пластине 18 торца стакана 5, снабженного пальцем 19, подпружиненного пружиной 20 в направлении запирания засова 14 и взаимодействующего с поперечным упором 21 засова. Дверной накладкой замок работает следующим образом. В исходном запертом положении замка засов 14, полностью выбрав рабочий ход вдвинут в запорную планку 1, причем его перемещение назад блокировано кулачком 11, который повернут в крайнее левое положение и упирается в поперечный уступ 13 засова 14. Пружина 10 препятствует повороту кулачка 11 в сторону отпирания. Поворотный стакан 5 жестко связан с цилиндровым механизмом 6, кодовые шайбы которого (не показаны) ориентированы по внутреннему отверстию после выемки ключа. Стакан 5 установлен на крышке 4 замка с возможностью ограниченного углового перемещения, фиксируемого упорами 16, 17 размещенными на закрепленной на крышке 4 опорной пластине 18 торца стакана 5. При этом палец 19, закрепленный на торце стакана 5 пружиной 20 отведен от поперечного упора 21 засова 14. Концевая часть планки 8 цилиндрового механизма 6 введена в щелевое отверстие 9 кулачка 11, также имеет возможность поворота на угол, больший чем угол свободного поворота стакана 5. Для полного отпирания замка необходимо повернуть кулачок 7 в крайнее правое положение. Кулачок 7 при повороте освобождает поперечный уступ 13 засова 14 расфиксируя последний. Под действием пружины 15 взаимодействующей с поперечным упором 21, засов 14 втягивается внутрь корпуса 2 замка. При отпирании замка изнутри постоянным ключом 3 поворот кулачка 11 обеспечивается непосредственно поворотом постоянного ключа, жестко закрепленного наноси кулачка 11. При отпирании замка снаружи ключом (не показан) поворот кулачка 11 производится концевой частью планки 8 цилиндрового механизма 6. Ключ вводится в цилиндровый механизм 6 с кодовыми шайбами и поворачивается в сторону отпирания. Так как палец 19 поворотного стакана 5 пружиной 20 отведен в крайнее правое положение, стакан 5 фиксируется от поворота упором 17 опорной пластины 18. При повороте ключа происходит совмещение его кода с кодами набора кодовых шайб цилиндрового механизма 6. Он расцепляется со стаканом 5 и, продолжая движение, планкой 8 поворачивает кулачок 11 в крайнее правое положение, убирая засов 14 внутрь корпуса 2. Так как усилие возвратной пружины 15 засова 14 подобрано превышающим усилия пружины 10 кулачка 11, самопроизвольного выхода засова 14 из корпуса 2 замка не происходит. При запирании замка, поворотом ключа в сторону запирания, производят рассогласование кодовых шайб. Цилиндровый механизм 6 стопорится в стакане 5 и при дальнейшем повороте ключа стакан 5, установленный на крышке замка соосно с кулачком 11, поворачивается. При этом палец 19 стакана 5 взаимодействует с поперечным упором 21 засова 14, перемещая последний в сторону запирания. Одновременно планка 8 цилиндрового механизма 6 поворачивает кулачок 11 в сторону запирания. Кулачок скользит по поперечному уступу 13 и выдвигает из корпуса 2 засов 14, Крайнее левое положение кулачка 11 соответствует полному запиранию замка, при этом кулачок 11, упираясь в поперечный уступ 13 своей периферийной частью, препятствует движению засова 14 внутрь корпуса 2 под действием возвратной пружины 15. После этого ключ вынимается и замок остается в исходном запертом положении. При запирании замка изнутри вращение кулачка 11 в сторону запирания производится непосредственно постоянным ключом 3, который жестко закреплен на оси кулачка 11.
