Різальний верстат настільного типу
Номер патенту: 81103
Опубліковано: 10.12.2007
Автори: Хведчин Юрій Йосипович, Полюдов Олександр Миколайович, Топольницький Петро Володимирович, Лозинський Роман Іванович
Формула / Реферат
Різальний верстат настільного типу, що містить накладний стіл, привід і механізм ножа, який відрізняється тим, що механізм ножа складається із спареної через вал черв'ячної передачі і двох кривошипів різної довжини, один з яких з'єднано з ножем шарнірно, а інший - за допомогою сухаря, розташованого в пазу ножа.
Текст

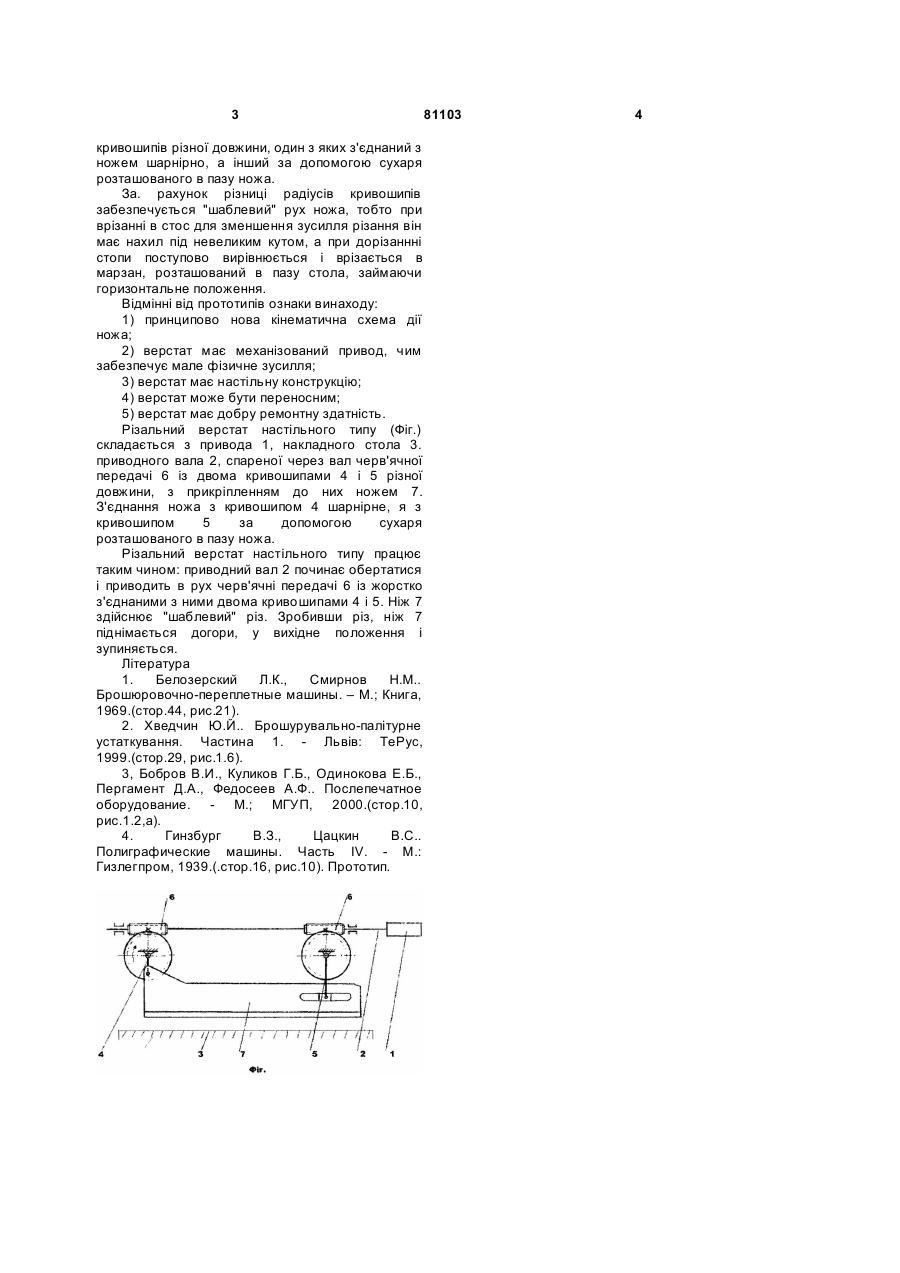

Різальний верстат настільного типу, що містить накладний стіл, привід і механізм ножа, який відрізняється тим, що механізм ножа складається із спареної через вал черв'ячної передачі і двох кривошипів різної довжини, один з яких з'єднано з ножем шарнірно, а інший - за допомогою сухаря, розташованого в пазу ножа. (19) (21) 2004010170 (22) 09.01.2004 (24) 10.12.2007 (72) ПОЛЮДОВ ОЛЕКСАНДР МИКОЛАЙОВИЧ, UA, ХВЕДЧИН ЮРІЙ ЙОСИПОВИЧ, UA, ТОПОЛЬНИЦЬКИЙ ПЕТРО ВОЛОДИМИРОВИЧ, UA, ЛОЗИНСЬКИЙ РОМАН ІВАНОВИЧ, UA (73) УКРАЇНСЬКА АКАДЕМІЯ ДРУКАРСТВА, UA (56) GB 953434, 18.03.1964 Белозерский Л.К. Смирнов Н.М. Брошуровочнопереплетные машины. - М.: Книга, 1969. (стор.44, 3 кривошипів різної довжини, один з яких з'єднаний з ножем шарнірно, а інший за допомогою сухаря розташованого в пазу ножа. За. рахунок різниці радіусів кривошипів забезпечується "шаблевий" рух ножа, тобто при врізанні в стос для зменшення зусилля різання він має нахил під невеликим кутом, а при дорізаннні стопи поступово вирівнюється і врізається в марзан, розташований в пазу стола, займаючи горизонтальне положення. Відмінні від прототипів ознаки винаходу: 1) принципово нова кінематична схема дії ножа; 2) верстат має механізований привод, чим забезпечує мале фізичне зусилля; 3) верстат має настільну конструкцію; 4) верстат може бути переносним; 5) верстат має добру ремонтну здатність. Різальний верстат настільного типу (Фіг.) складається з привода 1, накладного стола 3. приводного вала 2, спареної через вал черв'ячної передачі 6 із двома кривошипами 4 і 5 різної довжини, з прикріпленням до них ножем 7. З'єднання ножа з кривошипом 4 шарнірне, я з кривошипом 5 за допомогою сухаря розташованого в пазу ножа. Різальний верстат настільного типу працює таким чином: приводний вал 2 починає обертатися і приводить в рух черв'ячні передачі 6 із жорстко з'єднаними з ними двома кривошипами 4 і 5. Ніж 7 здійснює "шаблевий" різ. Зробивши різ, ніж 7 піднімається догори, у вихідне положення і зупиняється. Література 1. Белозерский Л.К., Смирнов Н.М.. Брошюровочно-переплетные машины. – Μ.; Книга, 1969.(стор.44, рис.21). 2. Хведчин Ю.Й.. Брошурувально-палітурне устаткування. Частина 1. - Львів: ТеРус, 1999.(стор.29, рис.1.6). 3, Бобров В.И., Куликов Г.Б., Одинокова Е.Б., Пергамент Д.А., Федосеев А.Ф.. Послепечатное оборудование. - Μ.; МГУП, 2000.(стор.10, рис.1.2,а). 4. Гинзбург В.З., Цацкин B.C.. Полиграфические машины. Часть IV. - М.: Гизлегпром, 1939.(.стор.16, рис.10). Прототип. 81103 4
ДивитисяДодаткова інформація
Назва патенту англійськоюBench type cutter
Автори англійськоюPoliudov Oleksandr Mykolaiovych, Khvedchyn Yurii Yosypovych, Topolnytskyi Petro Volodymyrovych, Lozynskyi Roman Ivanovych
Назва патенту російськоюРежущий станок настольного типа
Автори російськоюПолюдов Александр Николаевич, Хведчин Юрий Иосифович, Топольницкий Петр Владимирович, Лозинский Роман Иванович
МПК / Мітки
Мітки: типу, верстат, різальний, настільного
Код посилання
<a href="https://ua.patents.su/2-81103-rizalnijj-verstat-nastilnogo-tipu.html" target="_blank" rel="follow" title="База патентів України">Різальний верстат настільного типу</a>
