Верстат для виготовлення заготовок типу ступінчастих валів обкочуванням

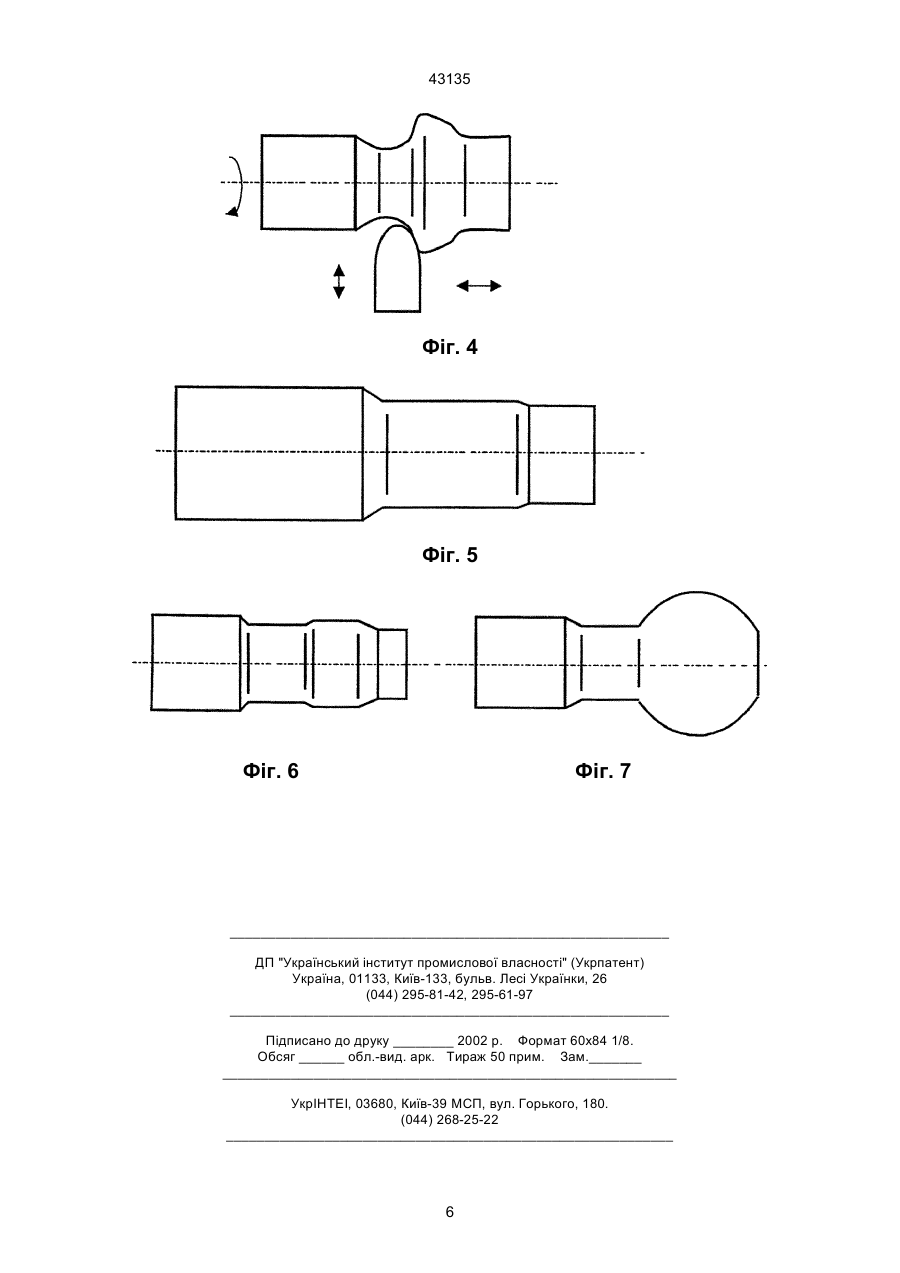

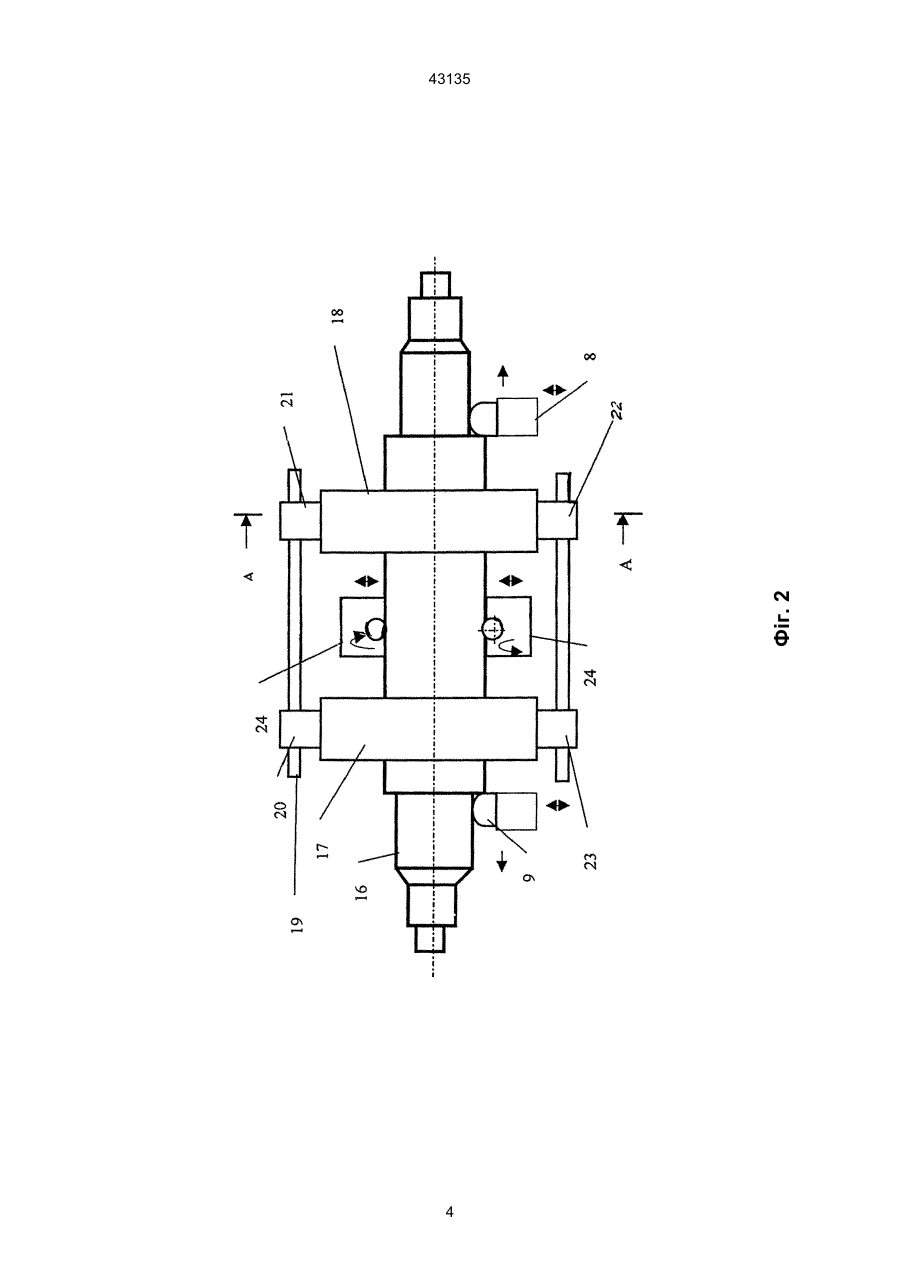

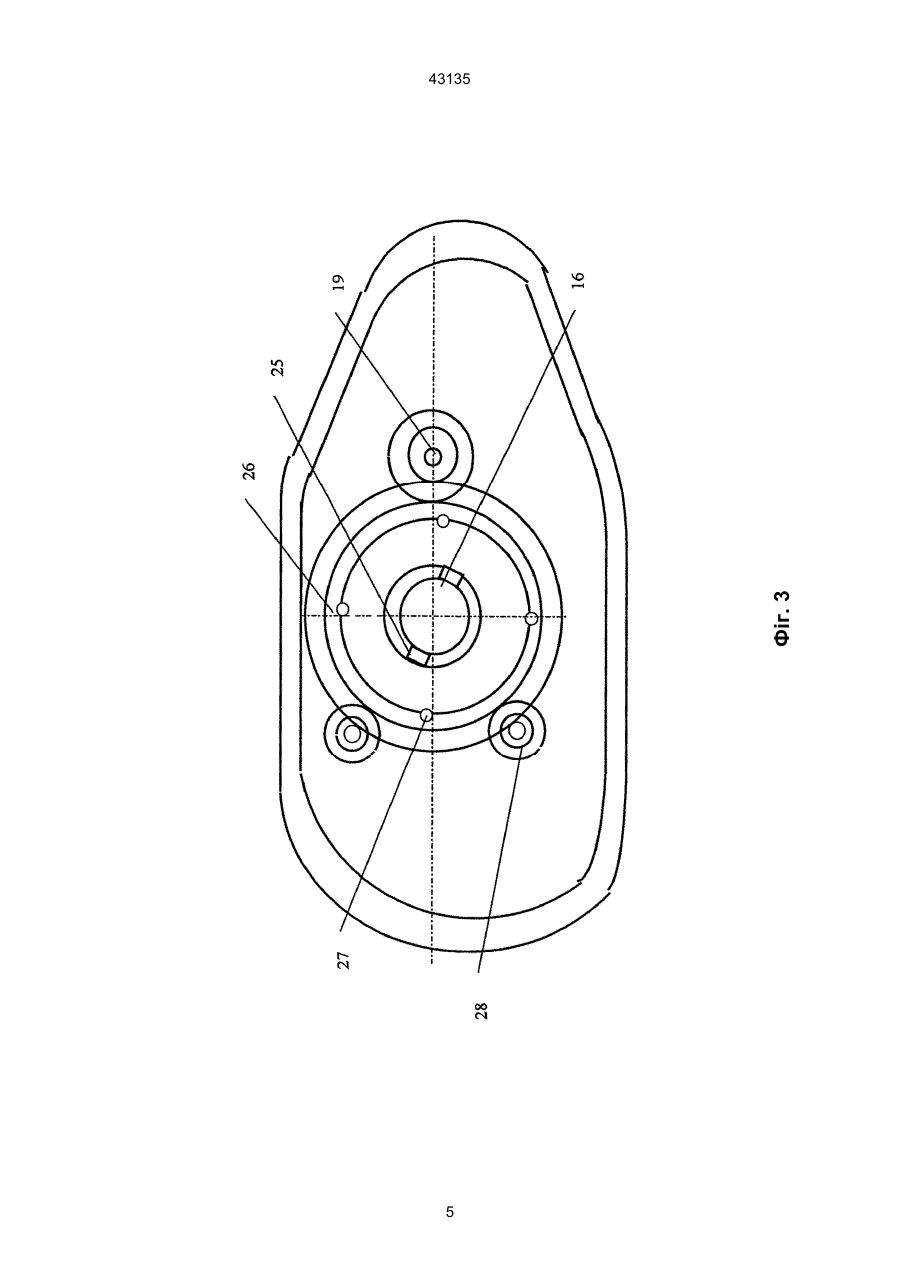

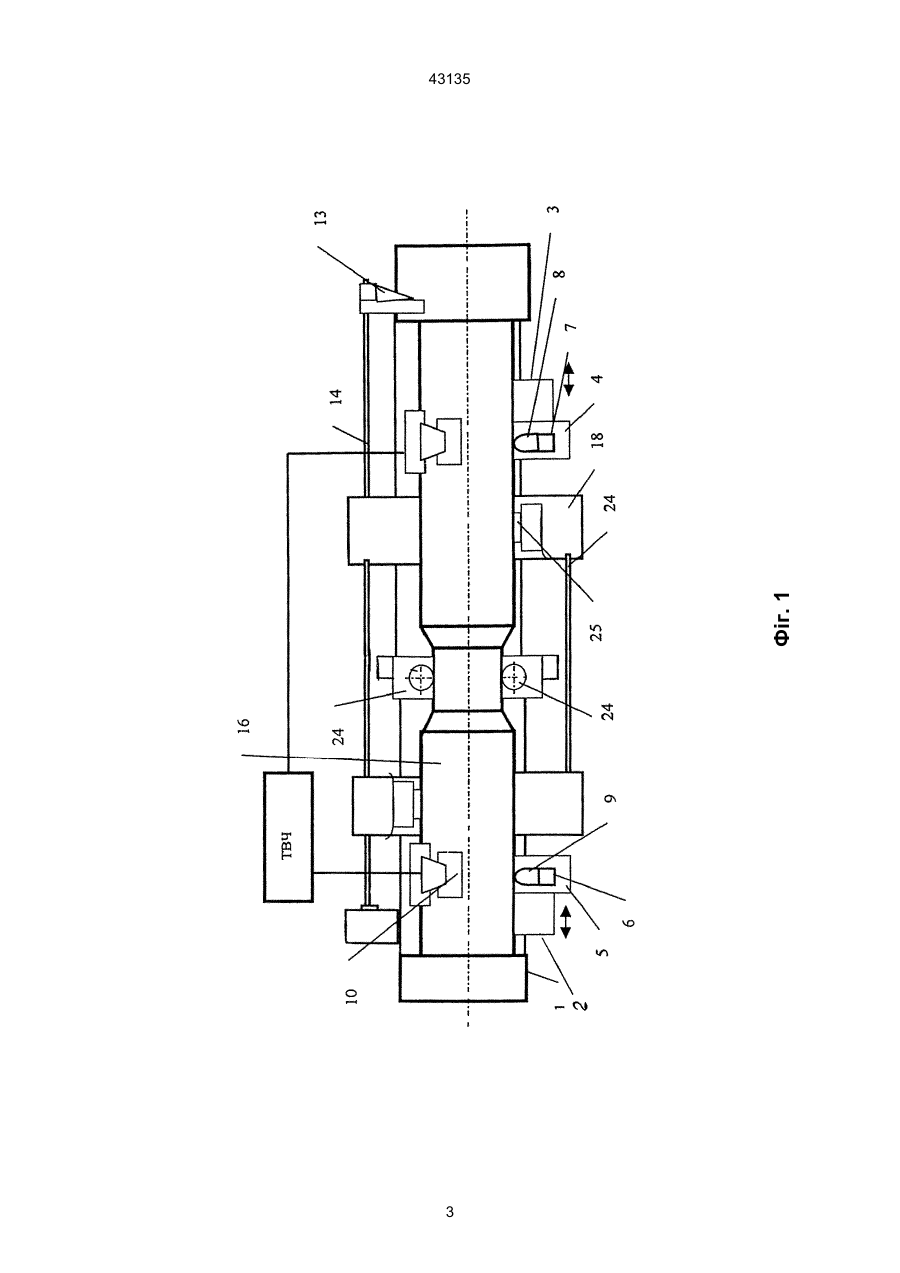

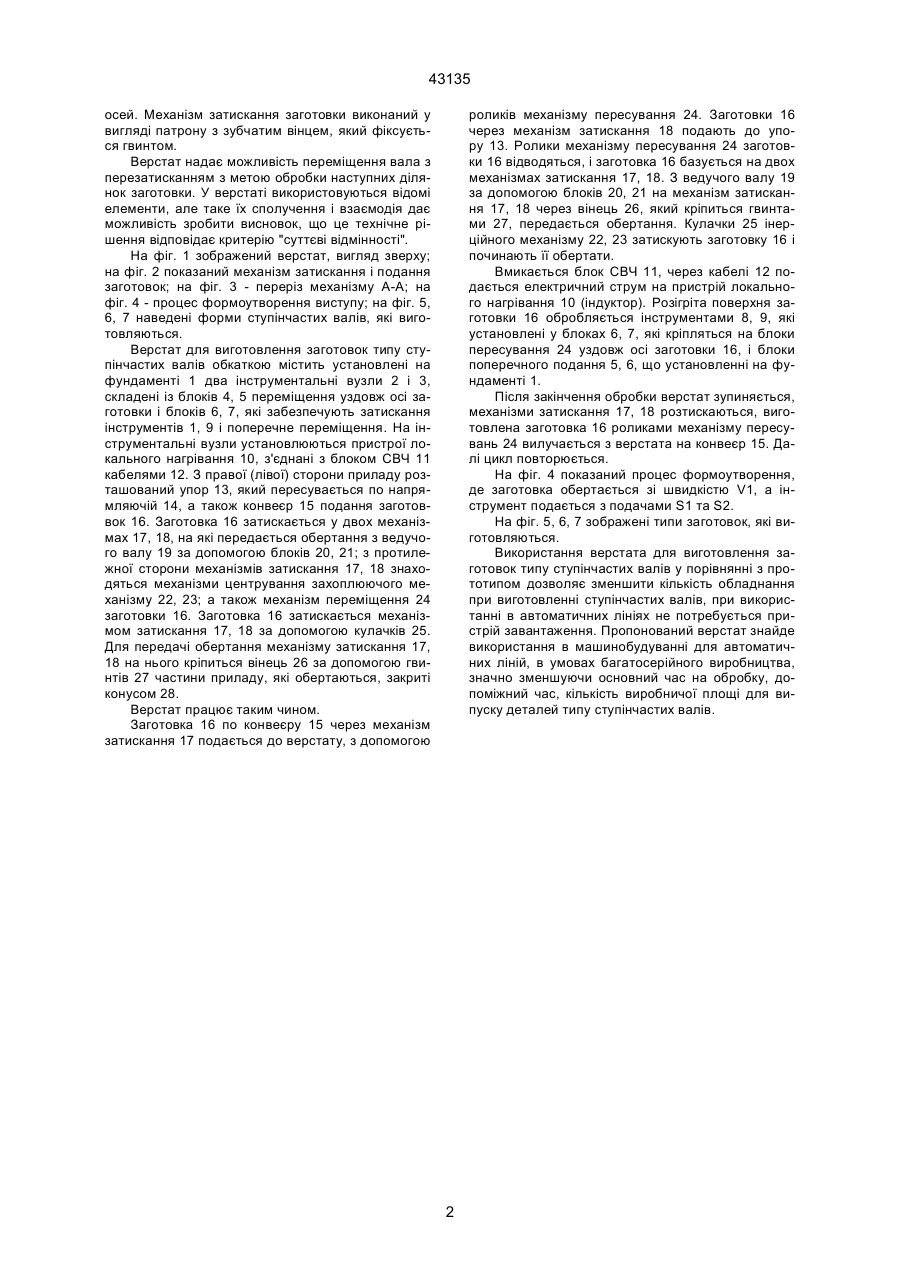

Верстат для виготовлення заготовок типу ступінчастих валів обкочуванням, який містить фун 43135 осей. Механізм затискання заготовки виконаний у вигляді патрону з зубчатим вінцем, який фіксується гвинтом. Верстат надає можливість переміщення вала з перезатисканням з метою обробки наступних ділянок заготовки. У верстаті використовуються відомі елементи, але таке їх сполучення і взаємодія дає можливість зробити висновок, що це технічне рішення відповідає критерію "суттєві відмінності". На фіг. 1 зображений верстат, вигляд зверху; на фіг. 2 показаний механізм затискання і подання заготовок; на фіг. 3 - переріз механізму А-А; на фіг. 4 - процес формоутворення виступу; на фіг. 5, 6, 7 наведені форми ступінчастих валів, які виготовляються. Верстат для виготовлення заготовок типу ступінчастих валів обкаткою містить установлені на фундаменті 1 два інструментальні вузли 2 і 3, складені із блоків 4, 5 переміщення уздовж осі заготовки і блоків 6, 7, які забезпечують затискання інструментів 1, 9 і поперечне переміщення. На інструментальні вузли установлюються пристрої локального нагрівання 10, з'єднані з блоком СВЧ 11 кабелями 12. З правої (лівої) сторони приладу розташований упор 13, який пересувається по напрямляючій 14, а також конвеєр 15 подання заготоввок 16. Заготовка 16 затискається у двох механізмах 17, 18, на які передається обертання з ведучого валу 19 за допомогою блоків 20, 21; з протилежної сторони механізмів затискання 17, 18 знаходяться механізми центрування захоплюючого механізму 22, 23; а також механізм переміщення 24 заготовки 16. Заготовка 16 затискається механізмом затискання 17, 18 за допомогою кулачків 25. Для передачі обертання механізму затискання 17, 18 на нього кріпиться вінець 26 за допомогою гвинтів 27 частини приладу, які обертаються, закриті конусом 28. Верстат працює таким чином. Заготовка 16 по конвеєру 15 через механізм затискання 17 подається до верстату, з допомогою роликів механізму пересування 24. Заготовки 16 через механізм затискання 18 подають до упору 13. Ролики механізму пересування 24 заготовки 16 відводяться, і заготовка 16 базується на двох механізмах затискання 17, 18. З ведучого валу 19 за допомогою блоків 20, 21 на механізм затискання 17, 18 через вінець 26, який кріпиться гвинтами 27, передається обертання. Кулачки 25 інерційного механізму 22, 23 затискують заготовку 16 і починають її обертати. Вмикається блок СВЧ 11, через кабелі 12 подається електричний струм на пристрій локального нагрівання 10 (індуктор). Розігріта поверхня заготовки 16 обробляється інструментами 8, 9, які установлені у блоках 6, 7, які кріпляться на блоки пересування 24 уздовж осі заготовки 16, і блоки поперечного подання 5, 6, що установленні на фундаменті 1. Після закінчення обробки верстат зупиняється, механізми затискання 17, 18 розтискаються, виготовлена заготовка 16 роликами механізму пересувань 24 вилучається з верстата на конвеєр 15. Далі цикл повторюється. На фіг. 4 показаний процес формоутворення, де заготовка обертається зі швидкістю V1, а інструмент подається з подачами S1 та S2. На фіг. 5, 6, 7 зображені типи заготовок, які виготовляються. Використання верстата для виготовлення заготовок типу ступінчастих валів у порівнянні з прототипом дозволяє зменшити кількість обладнання при виготовленні ступінчастих валів, при використанні в автоматичних лініях не потребується пристрій завантаження. Пропонований верстат знайде використання в машинобудуванні для автоматичних ліній, в умовах багатосерійного виробництва, значно зменшуючи основний час на обробку, допоміжний час, кількість виробничої площі для випуску деталей типу ступінчастих валів. 2 Фіг. 1 43135 3 Фіг. 2 43135 4 Фіг. 3 43135 5 43135 Фіг. 4 Фіг. 5 Фіг. 6 Фіг. 7 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 6
