Механізм заряджання арбалета в.в.бодрова-в.і.костюченка

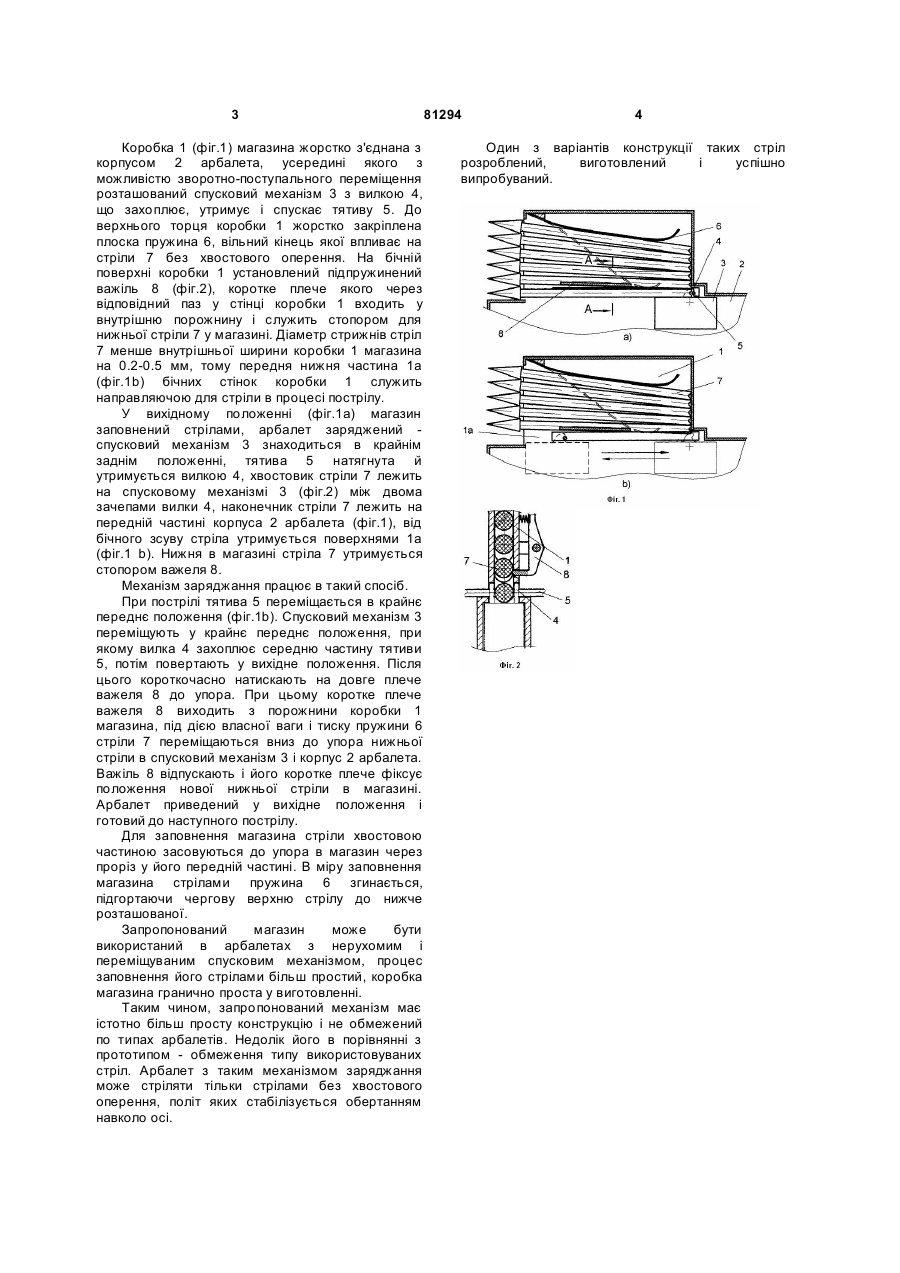

Механізм заряджання арбалета, що включає магазин зі стрілами і важіль, який відрізняється тим, що магазин виконаний без передньої стінки, важіль шарнірно закріплений до його бічної поверхні і взаємодіє коротким плечем із нижньою стрілою в магазині таким чином, що фіксує її положення, а до верхнього торця магазина закріплена плоска пружина з напрямком деформації у вертикальній площині. (19) (21) a200508485 (22) 02.09.2005 (24) 25.12.2007 (72) БОДРОВ ВОЛОДИМИР ВІКТОРОВИЧ, UA, КОСТЮЧЕНКО ВІТАЛІЙ ІВАНОВИЧ, UA (73) БОДРОВ ВОЛОДИМИР ВІКТОРОВИЧ, UA, КОСТЮЧЕНКО ВІТАЛІЙ ІВАНОВИЧ, UA (56) RU 94014641, F41B 5/00, 20.12.1995. 3 Коробка 1 (фіг.1) магазина жорстко з'єднана з корпусом 2 арбалета, усередині якого з можливістю зворотно-поступального переміщення розташований спусковий механізм 3 з вилкою 4, що захоплює, утримує і спускає тятиву 5. До верхнього торця коробки 1 жорстко закріплена плоска пружина 6, вільний кінець якої впливає на стріли 7 без хвостового оперення. На бічній поверхні коробки 1 установлений підпружинений важіль 8 (фіг.2), коротке плече якого через відповідний паз у стінці коробки 1 входить у внутрішню порожнину і служить стопором для нижньої стріли 7 у магазині. Діаметр стрижнів стріл 7 менше внутрішньої ширини коробки 1 магазина на 0.2-0.5 мм, тому передня нижня частина 1а (фіг.1b) бічних стінок коробки 1 служить направляючою для стріли в процесі пострілу. У вихідному положенні (фіг.1а) магазин заповнений стрілами, арбалет заряджений спусковий механізм 3 знаходиться в крайнім заднім положенні, тятива 5 натягнута й утримується вилкою 4, хвостовик стріли 7 лежить на спусковому механізмі 3 (фіг.2) між двома зачепами вилки 4, наконечник стріли 7 лежить на передній частині корпуса 2 арбалета (фіг.1), від бічного зсуву стріла утримується поверхнями 1а (фіг.1 b). Нижня в магазині стріла 7 утримується стопором важеля 8. Механізм заряджання працює в такий спосіб. При пострілі тятива 5 переміщається в крайнє переднє положення (фіг.1b). Спусковий механізм 3 переміщують у крайнє переднє положення, при якому вилка 4 захоплює середню частину тятиви 5, потім повертають у вихідне положення. Після цього короткочасно натискають на довге плече важеля 8 до упора. При цьому коротке плече важеля 8 виходить з порожнини коробки 1 магазина, під дією власної ваги і тиску пружини 6 стріли 7 переміщаються вниз до упора нижньої стріли в спусковий механізм 3 і корпус 2 арбалета. Важіль 8 відпускають і його коротке плече фіксує положення нової нижньої стріли в магазині. Арбалет приведений у вихідне положення і готовий до наступного пострілу. Для заповнення магазина стріли хвостовою частиною засовуються до упора в магазин через проріз у його передній частині. В міру заповнення магазина стрілами пружина 6 згинається, підгортаючи чергову верхню стрілу до нижче розташованої. Запропонований магазин може бути використаний в арбалетах з нерухомим і переміщуваним спусковим механізмом, процес заповнення його стрілами більш простий, коробка магазина гранично проста у виготовленні. Таким чином, запропонований механізм має істотно більш просту конструкцію і не обмежений по типах арбалетів. Недолік його в порівнянні з прототипом - обмеження типу використовуваних стріл. Арбалет з таким механізмом заряджання може стріляти тільки стрілами без хвостового оперення, політ яких стабілізується обертанням навколо осі. 81294 4 Один з варіантів конструкції таких стріл розроблений, виготовлений і успішно випробуваний.
