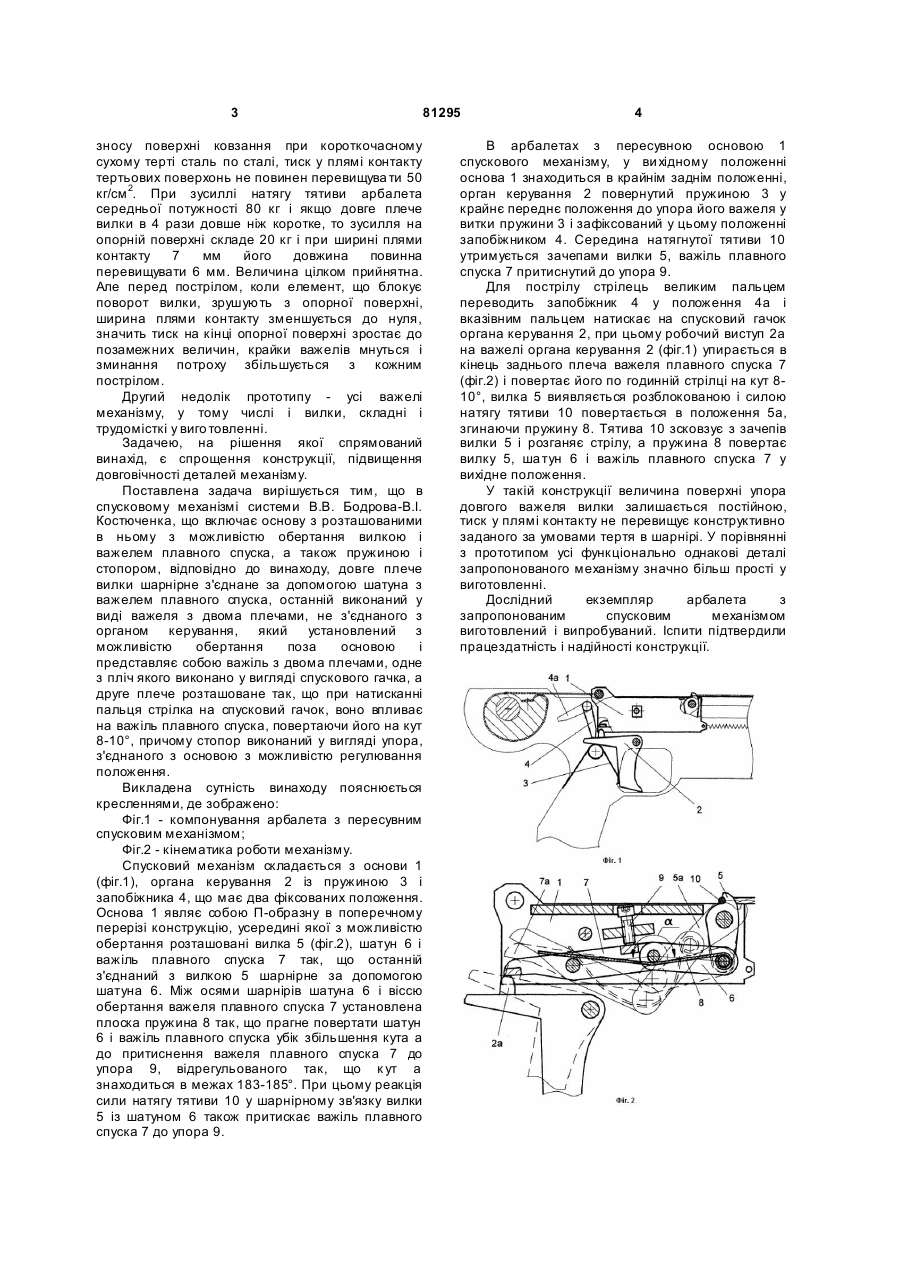

1. Спусковий механізм, що включає основу з розташованими в ній з можливістю обертання вилкою і важелем плавного спуска, а також пружиною і стопором, який відрізняється тим, що довге плече вилки шарнірно з'єднане за допомогою шатуна з важелем плавного спуска, 3 81295 зносу поверхні ковзання при короткочасному сухому терті сталь по сталі, тиск у плямі контакту тертьових поверхонь не повинен перевищува ти 50 кг/см 2. При зусиллі натягу тятиви арбалета середньої потужності 80 кг і якщо довге плече вилки в 4 рази довше ніж коротке, то зусилля на опорній поверхні складе 20 кг і при ширині плями контакту 7 мм його довжина повинна перевищувати 6 мм. Величина цілком прийнятна. Але перед пострілом, коли елемент, що блокує поворот вилки, зрушують з опорної поверхні, ширина плями контакту зменшується до нуля, значить тиск на кінці опорної поверхні зростає до позамежних величин, крайки важелів мнуться і зминання потроху збільшується з кожним пострілом. Другий недолік прототипу - усі важелі механізму, у тому числі і вилки, складні і трудомісткі у виго товленні. Задачею, на рішення якої спрямований винахід, є спрощення конструкції, підвищення довговічності деталей механізму. Поставлена задача вирішується тим, що в спусковому механізмі системи В.В. Бодрова-В.І. Костюченка, що включає основу з розташованими в ньому з можливістю обертання вилкою і важелем плавного спуска, а також пружиною і стопором, відповідно до винаходу, довге плече вилки шарнірне з'єднане за допомогою шатуна з важелем плавного спуска, останній виконаний у виді важеля з двома плечами, не з'єднаного з органом керування, який установлений з можливістю обертання поза основою і представляє собою важіль з двома плечами, одне з пліч якого виконано у вигляді спускового гачка, а друге плече розташоване так, що при натисканні пальця стрілка на спусковий гачок, воно впливає на важіль плавного спуска, повертаючи його на кут 8-10°, причому стопор виконаний у вигляді упора, з'єднаного з основою з можливістю регулювання положення. Викладена сутність винаходу пояснюється кресленнями, де зображено: Фіг.1 - компонування арбалета з пересувним спусковим механізмом; Фіг.2 - кінематика роботи механізму. Спусковий механізм складається з основи 1 (фіг.1), органа керування 2 із пружиною 3 і запобіжника 4, що має два фіксованих положення. Основа 1 являє собою П-образну в поперечному перерізі конструкцію, усередині якої з можливістю обертання розташовані вилка 5 (фіг.2), шатун 6 і важіль плавного спуска 7 так, що останній з'єднаний з вилкою 5 шарнірне за допомогою шатуна 6. Між осями шарнірів шатуна 6 і віссю обертання важеля плавного спуска 7 установлена плоска пружина 8 так, що прагне повертати шатун 6 і важіль плавного спуска убік збільшення кута а до притиснення важеля плавного спуска 7 до упора 9, відрегульованого так, що к ут а знаходиться в межах 183-185°. При цьому реакція сили натягу тятиви 10 у шарнірному зв'язку вилки 5 із шатуном 6 також притискає важіль плавного спуска 7 до упора 9. 4 В арбалетах з пересувною основою 1 спускового механізму, у ви хідному положенні основа 1 знаходиться в крайнім заднім положенні, орган керування 2 повернутий пружиною 3 у крайнє переднє положення до упора його важеля у витки пружини 3 і зафіксований у цьому положенні запобіжником 4. Середина натягнутої тятиви 10 утримується зачепами вилки 5, важіль плавного спуска 7 притиснутий до упора 9. Для пострілу стрілець великим пальцем переводить запобіжник 4 у положення 4а і вказівним пальцем натискає на спусковий гачок органа керування 2, при цьому робочий виступ 2а на важелі органа керування 2 (фіг.1) упирається в кінець заднього плеча важеля плавного спуска 7 (фіг.2) і повертає його по годинній стрілці на кут 810°, вилка 5 виявляється розблокованою і силою натягу тятиви 10 повертається в положення 5а, згинаючи пружину 8. Тятива 10 зсковзує з зачепів вилки 5 і розганяє стрілу, а пружина 8 повертає вилку 5, ша тун 6 і важіль плавного спуска 7 у вихідне положення. У такій конструкції величина поверхні упора довгого важеля вилки залишається постійною, тиск у плямі контакту не перевищує конструктивно заданого за умовами тертя в шарнірі. У порівнянні з прототипом усі функціонально однакові деталі запропонованого механізму значно більш прості у виготовленні. Дослідний екземпляр арбалета з запропонованим спусковим механізмом виготовлений і випробуваний. Іспити підтвердили працездатність і надійності конструкції.
