Спосіб зведення пальового фундаменту будівлі або споруди

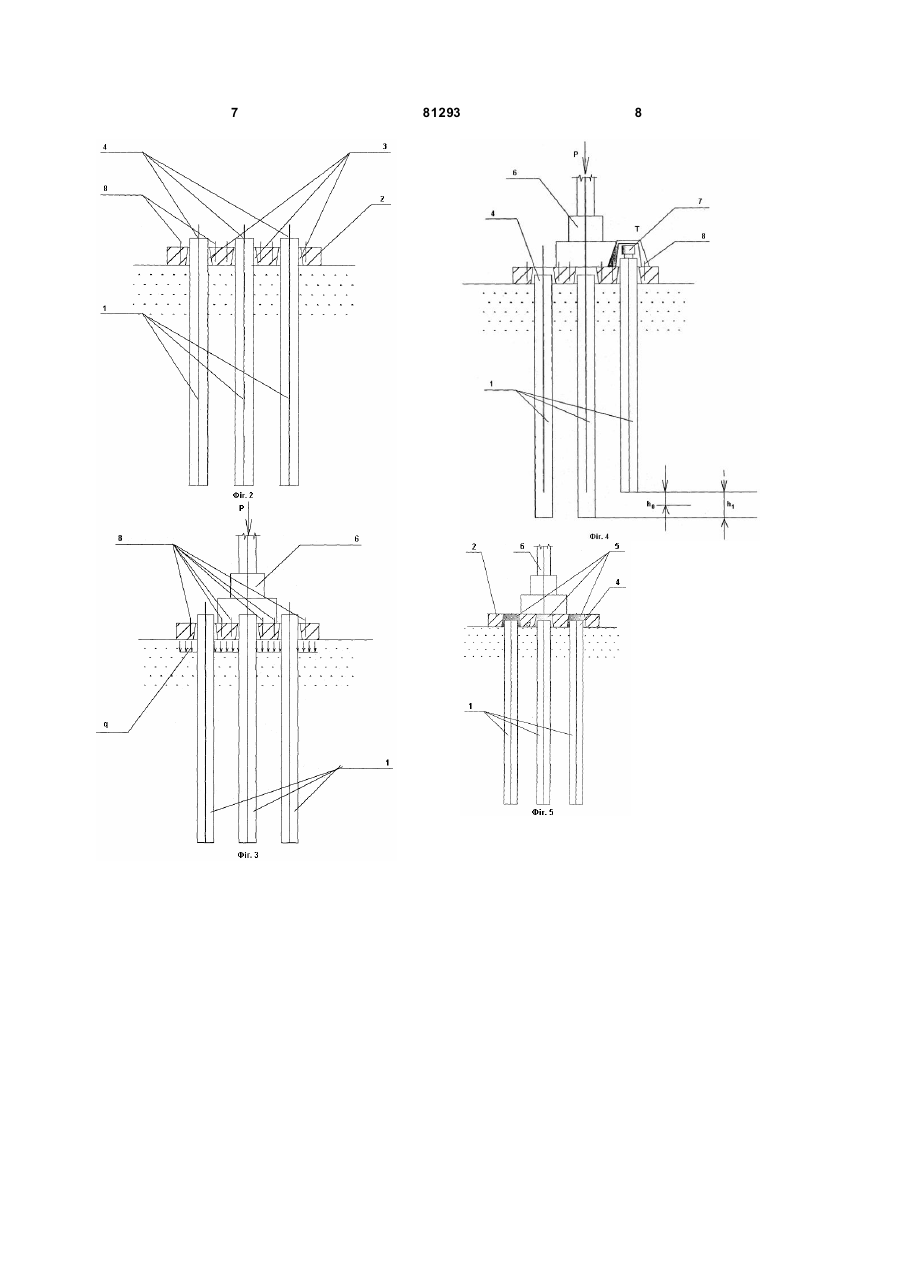

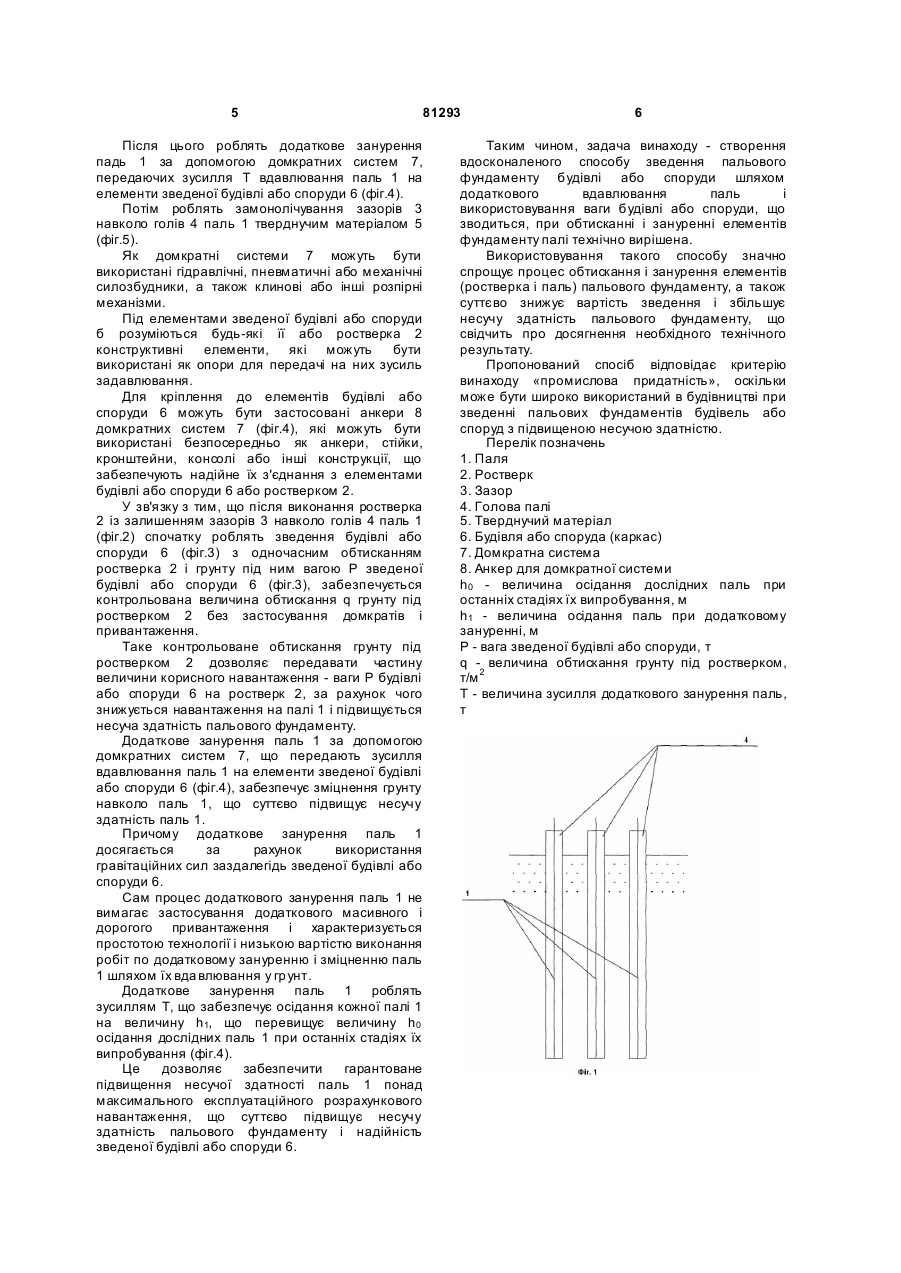

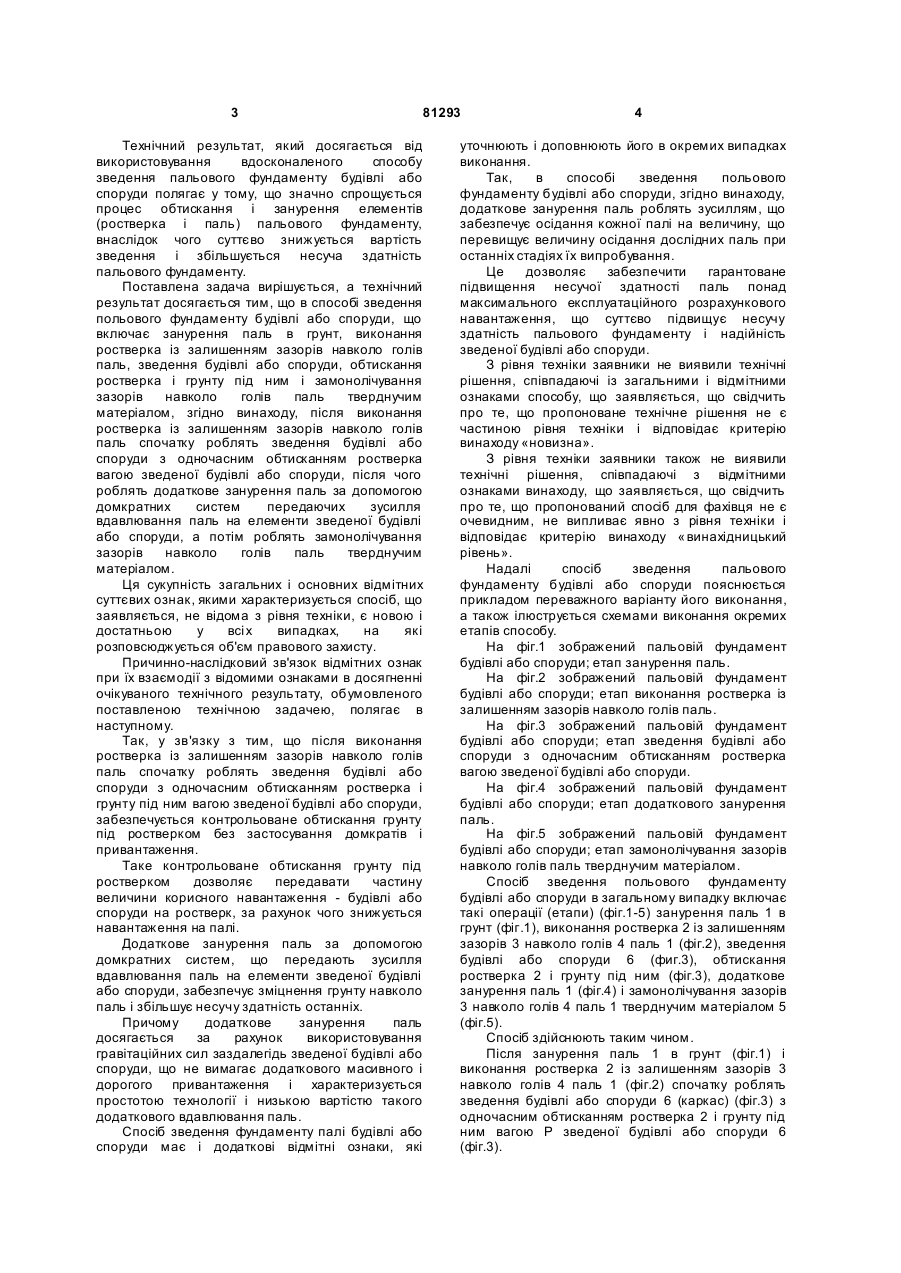

1. Спосіб зведення пальового фундаменту будівлі або споруди, що включає заглиблення паль в ґрунт, виконання ростверку із залишенням зазорів навколо оголовків паль, зведення будівлі або споруди, обтискання ростверку і ґрунту під ним і замонолічування зазорів навколо оголовків паль тверднучим матеріалом, який відрізняється 3 81293 Технічний результат, який досягається від використовування вдосконаленого способу зведення пальового фундаменту будівлі або споруди полягає у тому, що значно спрощується процес обтискання і занурення елементів (ростверка і паль) пальового фундаменту, внаслідок чого суттєво знижується вартість зведення і збільшується несуча здатність пальового фундаменту. Поставлена задача вирішується, а технічний результат досягається тим, що в способі зведення польового фундаменту будівлі або споруди, що включає занурення паль в грунт, виконання ростверка із залишенням зазорів навколо голів паль, зведення будівлі або споруди, обтискання ростверка і грунту під ним і замонолічування зазорів навколо голів паль тверднучим матеріалом, згідно винаходу, після виконання ростверка із залишенням зазорів навколо голів паль спочатку роблять зведення будівлі або споруди з одночасним обтисканням ростверка вагою зведеної будівлі або споруди, після чого роблять додаткове занурення паль за допомогою домкратних систем передаючих зусилля вдавлювання паль на елементи зведеної будівлі або споруди, а потім роблять замонолічування зазорів навколо голів паль тверднучим матеріалом. Ця сукупність загальних і основних відмітних суттєвих ознак, якими характеризується спосіб, що заявляється, не відома з рівня техніки, є новою і достатньою у всі х випадках, на які розповсюджується об'єм правового захисту. Причинно-наслідковий зв'язок відмітних ознак при їх взаємодії з відомими ознаками в досягненні очікуваного технічного результату, обумовленого поставленою технічною задачею, полягає в наступному. Так, у зв'язку з тим, що після виконання ростверка із залишенням зазорів навколо голів паль спочатку роблять зведення будівлі або споруди з одночасним обтисканням ростверка і грунту під ним вагою зведеної будівлі або споруди, забезпечується контрольоване обтискання грунту під ростверком без застосування домкратів і привантаження. Таке контрольоване обтискання грунту під ростверком дозволяє передавати частину величини корисного навантаження - будівлі або споруди на ростверк, за рахунок чого знижується навантаження на палі. Додаткове занурення паль за допомогою домкратних систем, що передають зусилля вдавлювання паль на елементи зведеної будівлі або споруди, забезпечує зміцнення грунту навколо паль і збільшує несучу здатність останніх. Причому додаткове занурення паль досягається за рахунок використовування гравітаційних сил заздалегідь зведеної будівлі або споруди, що не вимагає додаткового масивного і дорогого привантаження і характеризується простотою технології і низькою вартістю такого додаткового вдавлювання паль. Спосіб зведення фундаменту палі будівлі або споруди має і додаткові відмітні ознаки, які 4 уточнюють і доповнюють його в окремих випадках виконання. Так, в способі зведення польового фундаменту будівлі або споруди, згідно винаходу, додаткове занурення паль роблять зусиллям, що забезпечує осідання кожної палі на величину, що перевищує величину осідання дослідних паль при останніх стадіях їх випробування. Це дозволяє забезпечити гарантоване підвищення несучої здатності паль понад максимального експлуатаційного розрахункового навантаження, що суттєво підвищує несучу здатність пальового фундаменту і надійність зведеної будівлі або споруди. З рівня техніки заявники не виявили технічні рішення, співпадаючі із загальними і відмітними ознаками способу, що заявляється, що свідчить про те, що пропоноване технічне рішення не є частиною рівня техніки і відповідає критерію винаходу «новизна». З рівня техніки заявники також не виявили технічні рішення, співпадаючі з відмітними ознаками винаходу, що заявляється, що свідчить про те, що пропонований спосіб для фахівця не є очевидним, не випливає явно з рівня техніки і відповідає критерію винаходу « винахідницький рівень». Надалі спосіб зведення пальового фундаменту будівлі або споруди пояснюється прикладом переважного варіанту його виконання, а також ілюструється схемами виконання окремих етапів способу. На фіг.1 зображений пальовій фундамент будівлі або споруди; етап занурення паль. На фіг.2 зображений пальовій фундамент будівлі або споруди; етап виконання ростверка із залишенням зазорів навколо голів паль. На фіг.3 зображений пальовій фундамент будівлі або споруди; етап зведення будівлі або споруди з одночасним обтисканням ростверка вагою зведеної будівлі або споруди. На фіг.4 зображений пальовій фундамент будівлі або споруди; етап додаткового занурення паль. На фіг.5 зображений пальовій фундамент будівлі або споруди; етап замонолічування зазорів навколо голів паль тверднучим матеріалом. Спосіб зведення польового фундаменту будівлі або споруди в загальному випадку включає такі операції (етапи) (фіг.1-5) занурення паль 1 в грунт (фіг.1), виконання ростверка 2 із залишенням зазорів 3 навколо голів 4 паль 1 (фіг.2), зведення будівлі або споруди 6 (фиг.3), обтискання ростверка 2 і грунту під ним (фіг.3), додаткове занурення паль 1 (фіг.4) і замонолічування зазорів 3 навколо голів 4 паль 1 тверднучим матеріалом 5 (фіг.5). Спосіб здійснюють таким чином. Після занурення паль 1 в грунт (фіг.1) і виконання ростверка 2 із залишенням зазорів 3 навколо голів 4 паль 1 (фіг.2) спочатку роблять зведення будівлі або споруди 6 (каркас) (фіг.3) з одночасним обтисканням ростверка 2 і грунту під ним вагою P зведеної будівлі або споруди 6 (фіг.3). 5 81293 Після цього роблять додаткове занурення падь 1 за допомогою домкратних систем 7, передаючих зусилля Т вдавлювання паль 1 на елементи зведеної будівлі або споруди 6 (фіг.4). Потім роблять замонолічування зазорів 3 навколо голів 4 паль 1 тверднучим матеріалом 5 (фіг.5). Як домкратні системи 7 можуть бути використані гідравлічні, пневматичні або механічні силозбудники, а також клинові або інші розпірні механізми. Під елементами зведеної будівлі або споруди б розуміються будь-які її або ростверка 2 конструктивні елементи, які можуть бути використані як опори для передачі на них зусиль задавлювання. Для кріплення до елементів будівлі або споруди 6 можуть бути застосовані анкери 8 домкратних систем 7 (фіг.4), які можуть бути використані безпосередньо як анкери, стійки, кронштейни, консолі або інші конструкції, що забезпечують надійне їх з'єднання з елементами будівлі або споруди 6 або ростверком 2. У зв'язку з тим, що після виконання ростверка 2 із залишенням зазорів 3 навколо голів 4 паль 1 (фіг.2) спочатку роблять зведення будівлі або споруди 6 (фіг.3) з одночасним обтисканням ростверка 2 і грунту під ним вагою P зведеної будівлі або споруди 6 (фіг.3), забезпечується контрольована величина обтискання q грунту під ростверком 2 без застосування домкратів і привантаження. Таке контрольоване обтискання грунту під ростверком 2 дозволяє передавати частину величини корисного навантаження - ваги P будівлі або споруди 6 на ростверк 2, за рахунок чого знижується навантаження на палі 1 і підвищується несуча здатність пальового фундаменту. Додаткове занурення паль 1 за допомогою домкратних систем 7, що передають зусилля вдавлювання паль 1 на елементи зведеної будівлі або споруди 6 (фіг.4), забезпечує зміцнення грунту навколо паль 1, що суттєво підвищує несучу здатність паль 1. Причому додаткове занурення паль 1 досягається за рахунок використання гравітаційних сил заздалегідь зведеної будівлі або споруди 6. Сам процес додаткового занурення паль 1 не вимагає застосування додаткового масивного і дорогого привантаження і характеризується простотою технології і низькою вартістю виконання робіт по додатковому зануренню і зміцненню паль 1 шляхом їх вда влювання у гр унт. Додаткове занурення паль 1 роблять зусиллям Т, що забезпечує осідання кожної палі 1 на величину h1, що перевищує величину h0 осідання дослідних паль 1 при останніх стадіях їх випробування (фіг.4). Це дозволяє забезпечити гарантоване підвищення несучої здатності паль 1 понад максимального експлуатаційного розрахункового навантаження, що суттєво підвищує несучу здатність пальового фундаменту і надійність зведеної будівлі або споруди 6. 6 Таким чином, задача винаходу - створення вдосконаленого способу зведення пальового фундаменту будівлі або споруди шляхом додаткового вдавлювання паль і використовування ваги будівлі або споруди, що зводиться, при обтисканні і зануренні елементів фундаменту палі технічно вирішена. Використовування такого способу значно спрощує процес обтискання і занурення елементів (ростверка і паль) пальового фундаменту, а також суттєво знижує вартість зведення і збільшує несучу здатність пальового фундаменту, що свідчить про досягнення необхідного технічного результату. Пропонований спосіб відповідає критерію винаходу «промислова придатність», оскільки може бути широко використаний в будівництві при зведенні пальових фундаментів будівель або споруд з підвищеною несучою здатністю. Перелік позначень 1. Паля 2. Ростверк 3. Зазор 4. Голова палі 5. Тверднучий матеріал 6. Будівля або споруда (каркас) 7. Домкратна система 8. Анкер для домкратної системи h0 - величина осідання дослідних паль при останніх стадіях їх випробування, м h1 - величина осідання паль при додатковому зануренні, м P - вага зведеної будівлі або споруди, т q - величина обтискання грунту під ростверком, т/м 2 T - величина зусилля додаткового занурення паль, т 7 81293 8
