Спусковий механізм зведення марченка

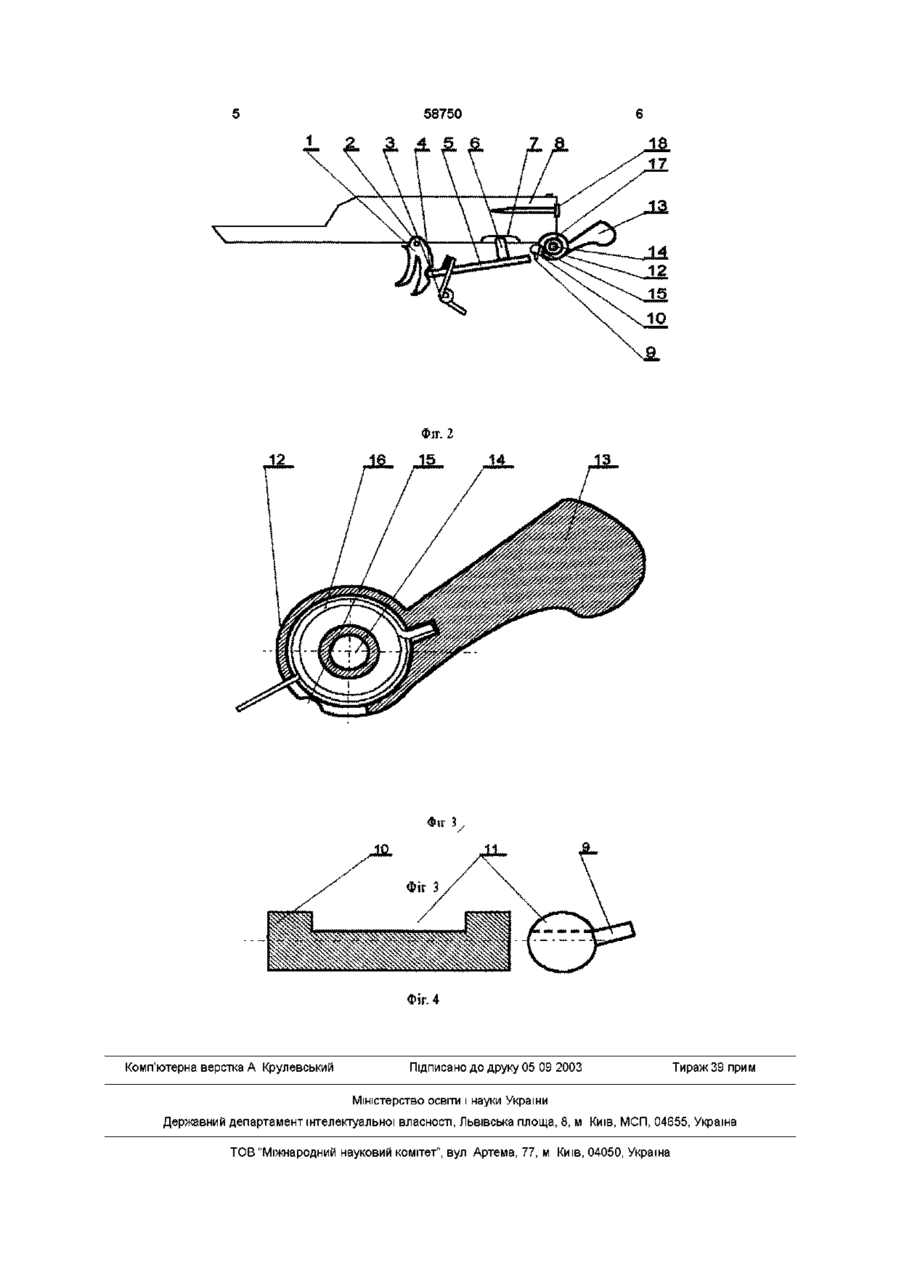

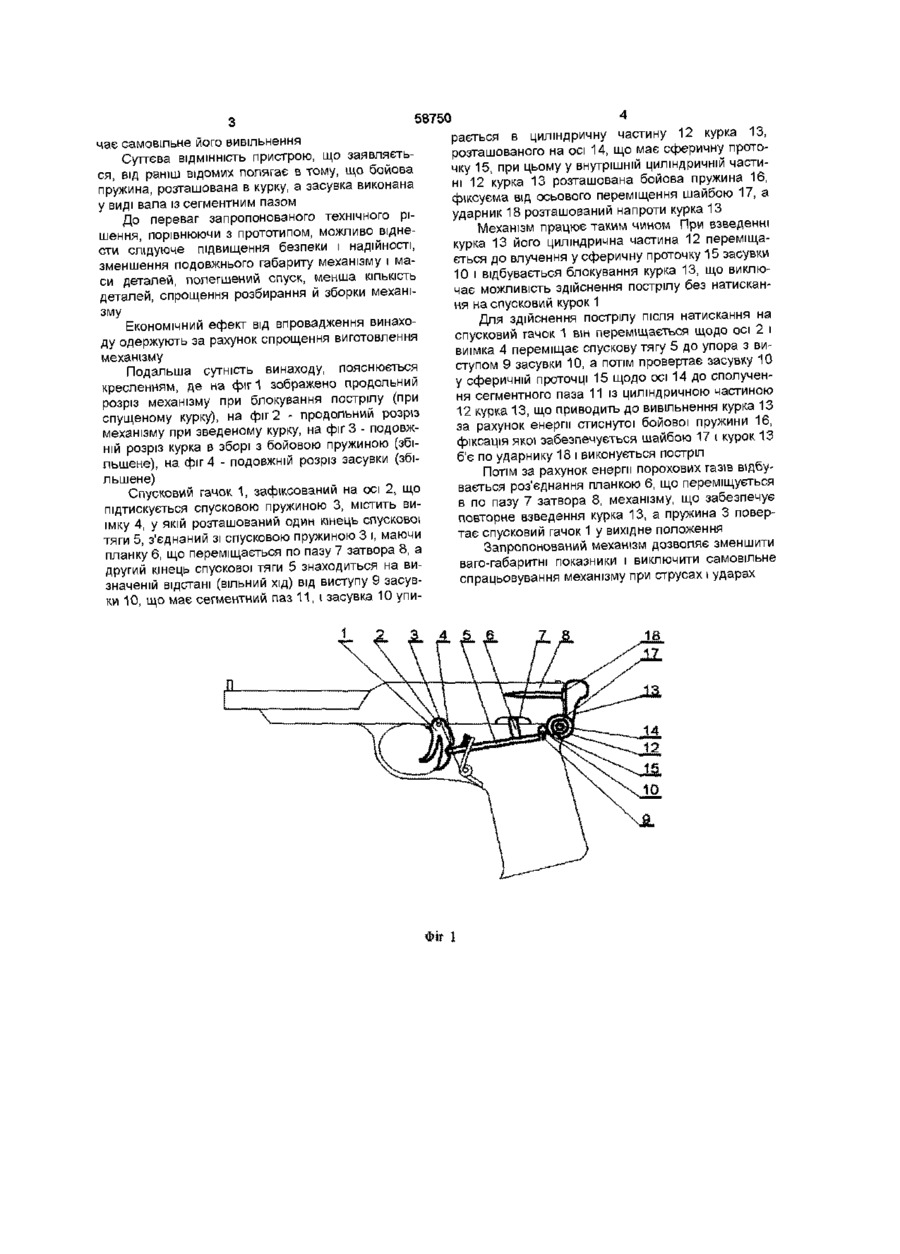

1 Спусковий механізм зведення, що містить подовжньо-ковзний затвор, що має паз, у котрий входить планка, ударник і спусковий гачок із пружиною, що контактує зі спусковою тягою, кінематично зв'язаною із засувкою, що блокує переміщення курка, що підтискається бойовою пружиною, який відрізняється тим, що спускова тяга фіксується пружиною спускового гачка, при цьому у внутрішній циліндричній частині курка розташована бойова пружина, а на ЗОВНІШНІЙ поверхні циліндричної частини курка виконана подовжня сферична проточка під засувку із сегментним пазом, що має виступ, розташований напроти спускової тяги 2 Спусковий механізм зведення за п 1, який відрізняється тим, що засувка виконана у вигляді вала з циліндричним боковинами і центральним сегментним пазом, при цьому одна боковина містить виступ 3 Спусковий механізм зведення за п 1, який відрізняється тим, що бойова пружина в курку з однієї сторони фіксується шайбою Винахід відноситься до області виготовлення вогнепальної зброї Відомо спусковий механізм взведення, що містить, спусковий гачок, спускову тягу, курок, засувку, бойову пружину, ударник і пружини, що забезпечують роботу механізму (див Illustnerte В основу винаходу поставлено задачу виключення самовільного спрацьовування й зменшення ваго-габаритних показників механізму Поставлена технічна задача вирішується тим, що механізм містить подовжньо-ковзний затвор, що має паз, у котрий входить планка, ударник і спусковий гачок із пружиною, що контактує зі спусковою тягою, кінематично зв'язаної із засувкою, що блокує переміщення курка, що підтискується бойовою пружиною, згідно винаходу, спускова тяга, фіксується пружиною спускового гачка, при цьому у внутрішній циліндричній частині курка розташована бойова пружина, а на ЗОВНІШНІЙ поверхні циліндричної частини курка виконана подовжня сферична проточка під засувку із сегментним пазом, що має виступ, розташований напроти спускової тяги Enzyklopodie der Schutzenwaffen aus aller Welt ZweiterBand Schutzenwaffen heite (1945 - 1985) 2 Aufl Berlin Mihtarverlag der DDR, 1990 S 399 400) Недоліком цього спускового механізму взведения є наявність пружин, велика маса деталей механізму, що може приводити до самовільного спрацьовування механізму й виконанню неконтрольованого пострілу За прототип, береться спусковий механізм взведення пістолета «KORRIPHILA», що має подовжньо-ковзний затвор, що має паз, у котрий входить планка, ударник і спусковий гачок із пружиною, що контактує зі спусковою тягою, кінематично зв'язаної із засувкою, що блокує переміщення курка, що підтискується бойовою пружиною (дів Хогг Я , Уикс Д Усі пістолети світу Повний ілюстрований довідник пістолетів і револьверів / Пер с анг В А Гришечкина — М ЗАТ Вид-во ЭКСМОПресс, 2001 — С 183) Недоліком цього механізму є великі подовжні габарити і складна конструкція Засувка, виконана у вигляді вала з циліндричним боковинами і центральним сегментним пазом, при цьому одна боковина містить виступ Бойова пружина в курку з однієї сторони фіксується шайбою Пружина спускового гачка одночасно використовується для повернення гачка й підтискування спускової тяги, що спрощує конструкцію механізму Розташування бойової пружини в курку зменшує подовжній габаритний розмір механізму Запропонована засувка має невелику масу, велику площу упора в поверхню курка, що виклю О ю 00 ю 58750 чає самовільне його вивільнення Суттєва ВІДМІННІСТЬ пристрою, що заявляється, від раніш відомих полягає в тому, що бойова пружина, розташована в курку, а засувка виконана у виді вала із сегментним пазом До переваг запропонованого технічного рішення, порівнюючи з прототипом, можливо віднести слідуюче підвищення безпеки і надійності, зменшення подовжнього габариту механізму і маси деталей, полегшений спуск, менша КІЛЬКІСТЬ деталей, спрощення розбирання й зборки механізму Економічний ефект від впровадження винаходу одержують за рахунок спрощення виготовлення механізму Подальша сутність винаходу, пояснюється кресленням, де на фіг 1 зображено продольний розріз механізму при блокування пострілу (при спущеному курку), на фіг 2 - продольний розріз механізму при зведеному курку, на фіг 3 - подовжній розріз курка в зборі з бойовою пружиною (збільшене), на фіг 4 - подовжній розріз засувки (збільшене) Спусковий гачок 1, зафіксований на осі 2, що підтискується спусковою пружиною 3, містить виїмку 4, у якій розташований один кінець спускової тяги 5,' з'єднаний зі спусковою пружиною 3 і, маючи планку 6, що переміщається по пазу 7 затвора 8, а другий кінець спускової тяги 5 знаходиться на визначеній відстані (вільний ХІД) ВІД виступу 9 засувки 10, що має сегментний паз 11, і засувка 10 упи 4 рається в циліндричну частину 12 курка 13, розташованого на осі 14, що має сферичну проточку 15, при цьому у внутрішній циліндричній частині 12 курка 13 розташована бойова пружина 16, фіксуєма від осьового переміщення шайбою 17, а ударник 18 розташований напроти курка 13 Механізм працює таким чином При взведенні курка 13 його циліндрична частина 12 переміщається до влучення у сферичну проточку 15 засувки 10 і відбувається блокування курка 13, що виключає можливість здійснення пострілу без натискання на спусковий курок 1 Для здійснення пострілу після натискання на спусковий гачок 1 він переміщається щодо осі 2 і виїмка 4 переміщає спускову тягу 5 до упора з виступом 9 засувки 10, а потім провертає засувку 10 у сферичній проточці 15 щодо осі 14 до сполучення сегментного паза 11 із циліндричною частиною 12 курка 13, що приводить до вивільнення курка 13 за рахунок'енергм стиснутої бойової пружини 16, фіксація якої забезпечується шайбою 17 і курок 13 б'є по ударнику 18 і виконується постріл Потім за рахунок енергії порохових газів відбувається роз'єднання планкою 6, що переміщується в по пазу 7 затвора 8, механізму, що забезпечує повторне взведення курка 13, а пружина 3 повертає спусковий гачок 1 у вихідне положення Запропонований механізм дозволяє зменшити ваго-габаритні показники і виключити самовільне спрацьовування механізму при струсах і ударах Фіг 1 58750 Фіг. 2 Фіг 3 , Фіг. 4 Комп'ютерна верстка А Крулевський Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
