Приймальний пристрій грохота
Номер патенту: 81544
Опубліковано: 10.01.2008
Автори: Кофанов Олександр Сергійович, Лук'яненко Олександр Федорович
Формула / Реферат
Приймальний пристрій грохота, що містить площадку з ребрами, які розташовані на робочому боці площадки та орієнтовані у напрямі руху матеріалу, що класифікується, і утворюють однакові за шириною секції, який відрізняється тим, що у кожній секції послідовно встановлюють додаткові ребра, що знижуються по висоті, в кількості, що визначається кількістю класів крупності, що виділяються з завантажуваного матеріалу, які поділяють секції на рівні ділянки, причому висота найнижчих ребер і різниці між висотами ребер, що утворюють щілини для виділення сусідніх класів крупності, становлять не менше товщини шару матеріалу, який відсівається у ці щілини.
Текст

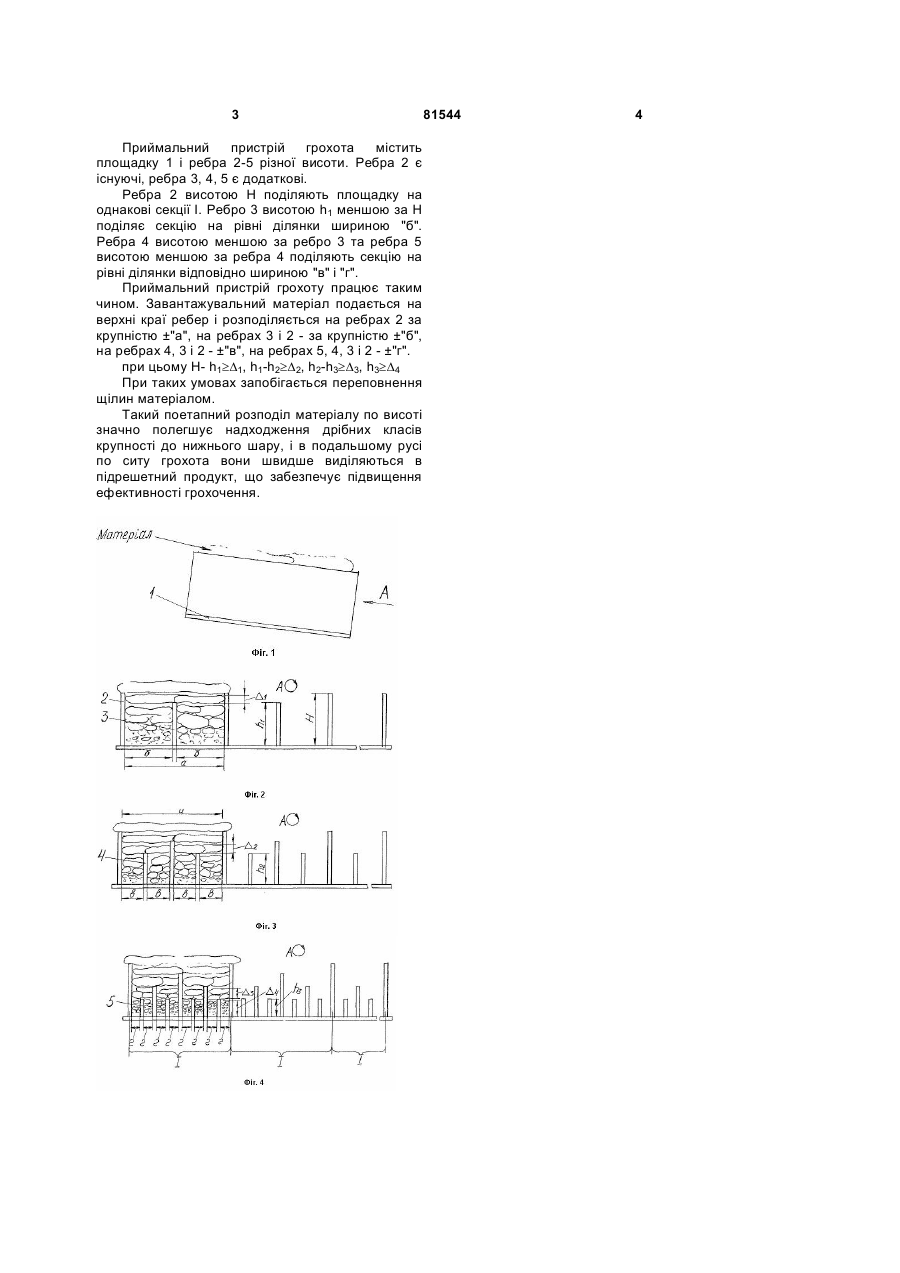

Приймальний пристрій грохота, що містить площадку з ребрами, які розташовані на робочому 3 Приймальний пристрій грохота містить площадку 1 і ребра 2-5 різної висоти. Ребра 2 є існуючі, ребра 3, 4, 5 є додаткові. Ребра 2 висотою Н поділяють площадку на однакові секції І. Ребро 3 висотою h1 меншою за Н поділяє секцію на рівні ділянки шириною "б". Ребра 4 висотою меншою за ребро 3 та ребра 5 висотою меншою за ребра 4 поділяють секцію на рівні ділянки відповідно шириною "в" і "г". Приймальний пристрій грохоту працює таким чином. Завантажувальний матеріал подається на верхні краї ребер і розподіляється на ребрах 2 за крупністю ±"а", на ребрах 3 і 2 - за крупністю ±"б", на ребрах 4, 3 і 2 - ±"в", на ребрах 5, 4, 3 і 2 - ±"г". при цьому Н- h1³D1, h1-h2³D2, h2-h3³D3, h3³D4 При таких умовах запобігається переповнення щілин матеріалом. Такий поетапний розподіл матеріалу по висоті значно полегшує надходження дрібних класів крупності до нижнього шару, і в подальшому русі по ситу грохота вони швидше виділяються в підрешетний продукт, що забезпечує підвищення ефективності грохочення. 81544 4
ДивитисяДодаткова інформація
Назва патенту англійськоюReceiving device of screen
Автори англійськоюLukianenko Oleksandr Fedorovych, Kofanov Oleksandr Serhiiovych
Назва патенту російськоюПриемное устройство грохота
Автори російськоюЛукьяненко Александр Федорович, Кофанов Александр Сергеевич
МПК / Мітки
Мітки: грохота, приймальний, пристрій
Код посилання
<a href="https://ua.patents.su/2-81544-prijjmalnijj-pristrijj-grokhota.html" target="_blank" rel="follow" title="База патентів України">Приймальний пристрій грохота</a>
