Різальний апарат сільськогосподарської машини

Номер патенту: 81545

Опубліковано: 10.01.2008

Автори: Тарасенко Володимир Іванович, Бабицький Леонід Федорович

Завантажити PDF файл.

Формула / Реферат

1. Різальний апарат сільськогосподарської машини, що містить основу з направляючими пальцями і привідними шківами та різальний гнучкий елемент з гілками, які перехрещуються, встановлений на привідних шківах, який відрізняється тим, що права та ліва передні частини основи виконані у вигляді кутових виступів відносно привідних шківів, при цьому на вершинах виступів встановлені обвідні ролики, товщина яких менша від товщини гілок різального гнучкого елемента, а на лівому і правому краях основи додатково встановлено по одному направляючому пальцю з кутом підведення стебел до різального елемента, меншим від кута тертя останніх об матеріал пальців.

2. Різальний апарат за п. 1, який відрізняється тим, що діаметр обвідних роликів менший від радіуса привідних шківів.

Текст

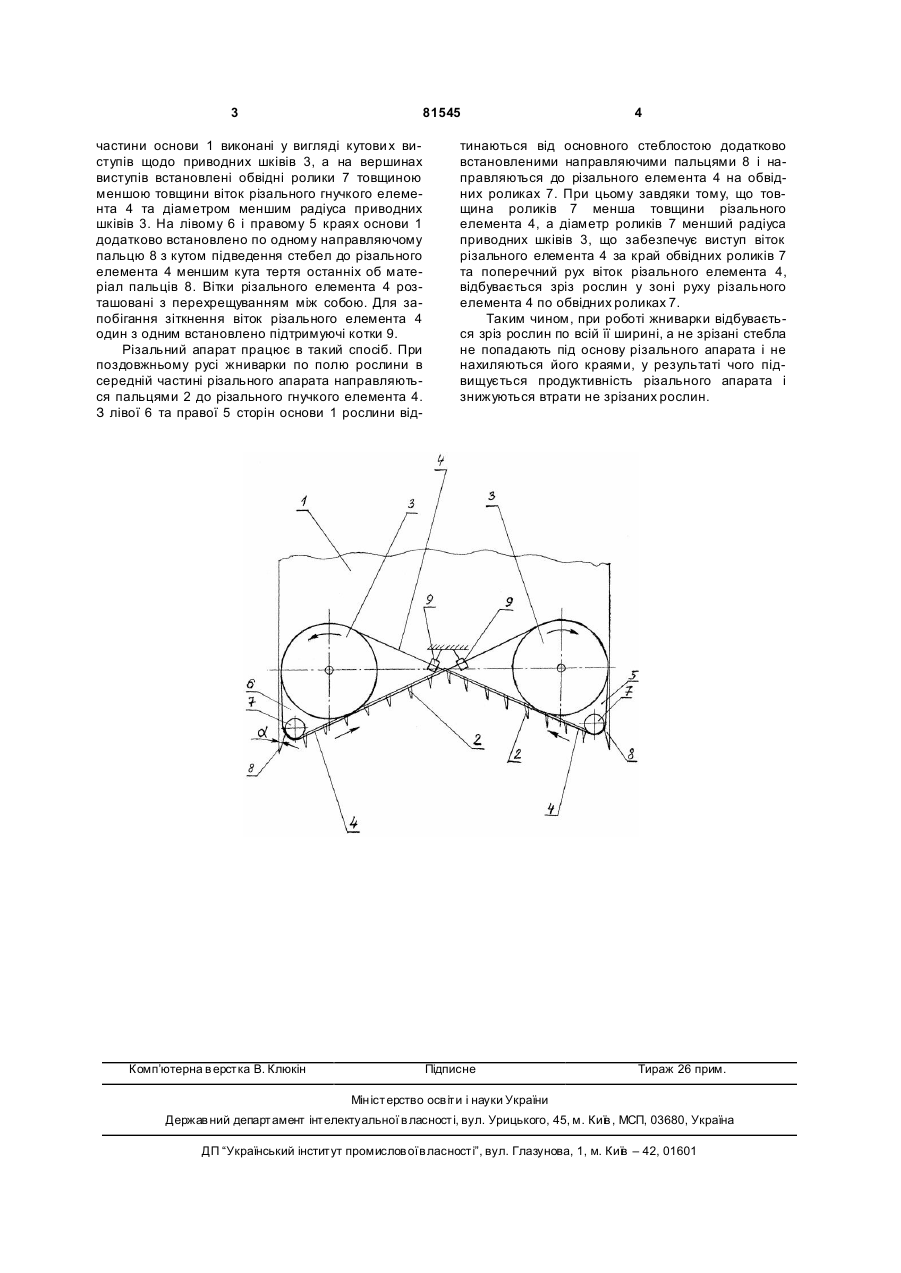

1. Різальний апарат сільськогосподарської машини, що містить основу з направляючими пальцями і привідними шківами та різальний гнучкий елемент з гілками, які перехрещуються, встанов 3 81545 частини основи 1 виконані у вигляді кутови х виступів щодо приводних шківів 3, а на вершинах виступів встановлені обвідні ролики 7 товщиною меншою товщини віток різального гнучкого елемента 4 та діаметром меншим радіуса приводних шківів 3. На лівому 6 і правому 5 краях основи 1 додатково встановлено по одному направляючому пальцю 8 з кутом підведення стебел до різального елемента 4 меншим кута тертя останніх об матеріал пальців 8. Вітки різального елемента 4 розташовані з перехрещуванням між собою. Для запобігання зіткнення віток різального елемента 4 один з одним встановлено підтримуючі котки 9. Різальний апарат працює в такий спосіб. При поздовжньому русі жниварки по полю рослини в середній частині різального апарата направляються пальцями 2 до різального гнучкого елемента 4. З лівої 6 та правої 5 сторін основи 1 рослини від Комп’ютерна в ерстка В. Клюкін 4 тинаються від основного стеблостою додатково встановленими направляючими пальцями 8 і направляються до різального елемента 4 на обвідних роликах 7. При цьому завдяки тому, що товщина роликів 7 менша товщини різального елемента 4, а діаметр роликів 7 менший радіуса приводних шківів 3, що забезпечує виступ віток різального елемента 4 за край обвідних роликів 7 та поперечний рух віток різального елемента 4, відбувається зріз рослин у зоні руху різального елемента 4 по обвідних роликах 7. Таким чином, при роботі жниварки відбувається зріз рослин по всій її ширині, а не зрізані стебла не попадають під основу різального апарата і не нахиляються його краями, у результаті чого підвищується продуктивність різального апарата і знижуються втрати не зрізаних рослин. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
