Пристрій для визначення віку трупа

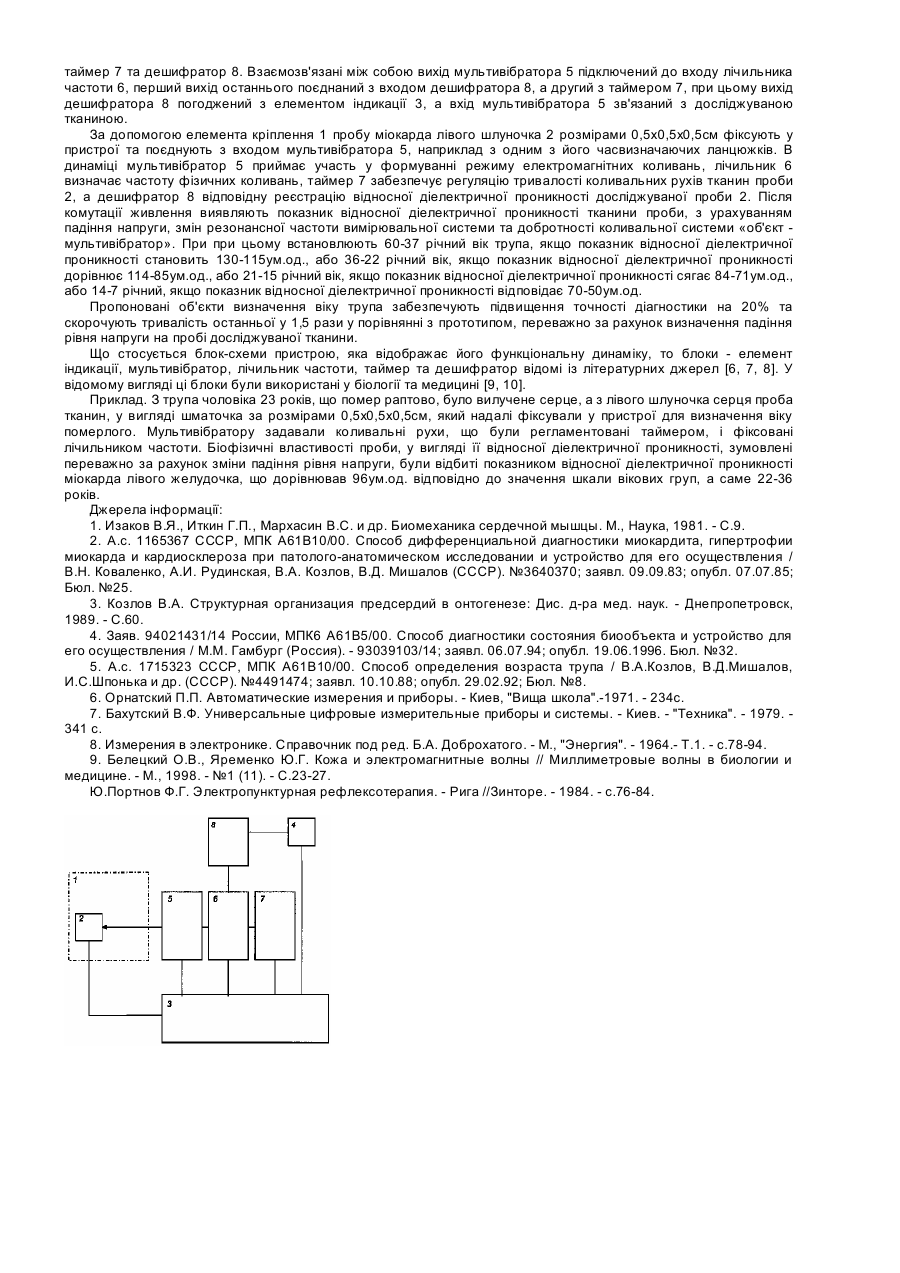

Корисна модель відноситься до медицини, насамперед до діагностики, наприклад до визначення, вимірювань чи реєстрації, досліджень чи аналізу матеріалів шляхом визначення їх фізичних властивостей та може бути використаною в судовій медицині. Відомий спосіб визначення віку трупа шляхом дослідження пружних властивостей біологічних тканин, що включає визначення тривимірного реологічного рівняння стану міокарда за описом механічних властивостей цілого серця у клінічних умовах і математичні розрахунки модуля пружності [1]. Недолік технічного рішення зумовлений замалою точністю кінцевого результату, внаслідок високої розбіжності параметрів біофізичних властивостей ділянок міокарда та відсутністю їх еталонованих зразків. Відомий пристрій для здійснення диференціальної діагностики міокардиту, гіпертрофії міокарда та кардіосклерозу, що Грунтується на вилученні м'яких тканин, визначенні їх пружно-в'язких властивостей за допомогою графічних характеристик, розрахунків декременту їх загасань та зіставлення показників з експериментально-еталонними значеннями, також зумовлює низьку точність шуканого результату [2]. Це зумовлене розбіжністю параметрів біофізичних властивостей вилучених тканин, внаслідок різниці їх форм і розмірів, пружних і в'язких властивостей. При цьому вилучені шматочки не завжди стандартні за розміром, оскільки часто обмежуються маніпуляційними можливостями під час доступу, що призводить до отримання розбіжних параметрів їх біофізичних властивостей. Однак, за біофізичними характеристикам пружні та в'язкі властивості тканин не тотожні [3], а від так, не можуть бути об'єктивними за умов використаної розрахункової моделі. Відомий спосіб визначення віку трупа і пристрій для його здійснення шляхом дослідження біофізичних властивостей біологічних тканин з використанням методики визначення біоелектричної провідності [4]. Недоліком об'єкта також є низька точність кінцевого результату. Це зумовлене тим, що діагностування біологічних тканин вимагає попереднього синхронного зчитування центрального та периферичного фронтів електричних імпульсів, окремого зчитування центрального і периферичного фронтів, зіставлення відхилень положення центрального та периферичного фронтів електричних імпульсів по величині й знаку. При цьому, зчитування центрального і периферичного фронтів електричних імпульсів здійснюють не завжди на повіреній і стандартизованій апаратурі. Фронти електричних імпульсів у біологічних тканинах можуть бути різними через органну й тканинну специфічность, що з урахуванням усереднених даних вимірів всього органа, викривляє уявлення про шукану біоелектричну провідність досліджуваних тканин. Відомий пристрій для визначення віку трупа, обраний як прототип заявленого об'єкта, що містить елемент кріплення досліджуваної тканини, джерело живлення, елемент індикації, шток, встановлений в корпусі з можливістю переміщення, рукоятку, жорстко зв'язану з корпусом, котушку індуктивності, електромагнітний реєстратор (електрокардіограф) з чорнильним пишучим пристосуванням [5]. Основні недоліки цього пристрою зв'язуються з низькою точністю та надмірною тривалістю проведення дослідження. Це зумовлене тим, що зазначений пристрій заснований на визначенні пружно-в'язких властивостей біологічних тканин і поз-бавлений системи точної реєстрації пружних або в'язких біофізичних властивостей біологічних тканин, особливо, коли останні далеко не тотожні [3], що обмежує точність досліджень. Надмірна тривалість досліджень визначається, переважно тим, що для вивчення модуля пружно-в'язких властивостей біологічних тканин трупа, останні необхідно одержати шляхом вилучення, задати їм стандартні розміри, транспортувати до пристрою, корпус якого жорстко зафіксований в умовах лабораторії судово-медичного бюро. Рівномірні маятникові коливальні рухи шматочків тканин реєструють чорнильним пишучим пристроєм електромагнітного реєстратора, наприклад електрокардіографом, у вигляді кривих ліній, амплітуду яких спочатку обчислюють за допомогою математичних формул, а потім переводять в декремент загасань, представляють у виді коефіцієнтів і зіставляють з експериментально-еталонованими даними. Використання відомого пристрою вимагає окремого приміщення для залучення допоміжної реєструючої електроапаратури, видаткових матеріалів у виді паперової стрічки, чорнила й т.і., що додатково межує з експлуатаційними незручностями. В основу корисної моделі поставлено задачу розробити такий пристрій для визначення віку трупа, який шляхом реєстрації падіння рівня напруги на пробі тканини забезпечує підвищення точності та зниження тривалості дослідження при використанні. Вищезазначений технічний результат, досягається тим, що у пристрій для визначення віку трупа, що містить елемент кріплення досліджуваної тканини, джерело живлення та елемент індикації, у відповідності з корисною моделлю, додатково вводять мультивібратор, таймер, лічильник частоти та дешифратор, при цьому вихід мультивібратора підключений до входу лічильника частоти, перший вихід лічильника частоти зв'язаний з входом дешифратора, другий поєднаний з таймером, вихід дешифратора підведений до елемента індикації, а вхід мультивібратора сполучений з пробою досліджуваної тканини. Реєстрація падіння напруги на пробах реалізується заявленим пристроєм, експлуатаційні та конструктивні властивості якого виключають обробку результатів досліджень за допомогою складних в обслуговуванні засобів реєстрації та обчислення вихідних даних, що скорочує не тільки тривалість діагностики, але й забезпечує виключення маніпуляцій щодо визначення відносно «не тотожних» пружно-в'язких властивостей тканин біопроби. Це зумовлене тим, що мультивібратор оптимізує режим електромагнітних коливань, при цьому функція таймера зв'язана із забезпеченням тривалості коливальних рухів тканин біопроби. Лічильник частоти сприяє контролю частоти коливань, а дешифратор реєстрації відносної діелектричної проникності досліджуваної проби. Порівняння заявленого технічного рішення з прототипом дозволило встановити його відповідність критерію «новизна», а сукупність відокремлюючих ознак корисної моделі є суттєвою, бо має причинно-наслідковий зв'язок з вирішенням поставленої задачі. Об'єкт групи відповідає умові «винахідницький рівень», оскільки явним чином не випливає з рівня техніки, що встановлений заявником. На фігурі надана блок-схема пристрою для здійснення способу визначення віку трупа. Пристрій включає елемент кріплення 1 досліджуваної тканини 2, джерело живлення 3 та елемент індикації 4. Додатково для реєстрації падіння напруги на тканині проби залучені мультивібратор 5, лічильник частоти 6, таймер 7 та дешифратор 8. Взаємозв'язані між собою вихід мультивібратора 5 підключений до входу лічильника частоти 6, перший вихід останнього поєднаний з входом дешифратора 8, а другий з таймером 7, при цьому вихід дешифратора 8 погоджений з елементом індикації 3, а вхід мультивібратора 5 зв'язаний з досліджуваною тканиною. За допомогою елемента кріплення 1 пробу міокарда лівого шлуночка 2 розмірами 0,5х0,5х0,5см фіксують у пристрої та поєднують з входом мультивібратора 5, наприклад з одним з його часвизначаючих ланцюжків. В динаміці мультивібратор 5 приймає участь у формуванні режиму електромагнітних коливань, лічильник 6 визначає частоту фізичних коливань, таймер 7 забезпечує регуляцію тривалості коливальних рухів тканин проби 2, а дешифратор 8 відповідну реєстрацію відносної діелектричної проникності досліджуваної проби 2. Після комутації живлення виявляють показник відносної діелектричної проникності тканини проби, з урахуванням падіння напруги, змін резонансної частоти вимірювальної системи та добротності коливальної системи «об'єкт мультивібратор». При при цьому встановлюють 60-37 річний вік трупа, якщо показник відносної діелектричної проникності становить 130-115ум.од., або 36-22 річний вік, якщо показник відносної діелектричної проникності дорівнює 114-85ум.од., або 21-15 річний вік, якщо показник відносної діелектричної проникності сягає 84-71ум.од., або 14-7 річний, якщо показник відносної діелектричної проникності відповідає 70-50ум.од. Пропоновані об'єкти визначення віку трупа забезпечують підвищення точності діагностики на 20% та скорочують тривалість останньої у 1,5 рази у порівнянні з прототипом, переважно за рахунок визначення падіння рівня напруги на пробі досліджуваної тканини. Що стосується блок-схеми пристрою, яка відображає його функціональну динаміку, то блоки - елемент індикації, мультивібратор, лічильник частоти, таймер та дешифратор відомі із літературних джерел [6, 7, 8]. У відомому вигляді ці блоки були використані у біології та медицині [9, 10]. Приклад. З трупа чоловіка 23 років, що помер раптово, було вилучене серце, а з лівого шлуночка серця проба тканин, у вигляді шматочка за розмірами 0,5х0,5х0,5см, який надалі фіксували у пристрої для визначення віку померлого. Мультивібратору задавали коливальні рухи, що були регламентовані таймером, і фіксовані лічильником частоти. Біофізичні властивості проби, у вигляді її відносної діелектричної проникності, зумовлені переважно за рахунок зміни падіння рівня напруги, були відбиті показником відносної діелектричної проникності міокарда лівого желудочка, що дорівнював 96ум.од. відповідно до значення шкали вікових груп, а саме 22-36 років. Джерела інформації: 1. Изаков В.Я., Иткин Г.П., Мархасин B.C. и др. Биомеханика сердечной мышцы. М., Наука, 1981. - С.9. 2. А.с. 1165367 СССР, МПК А61В10/00. Способ дифференциальной диагностики миокардита, гипертрофии миокарда и кардиосклероза при патолого-анатомическом исследовании и устройство для его осуществления / В.Н. Коваленко, А.И. Рудинская, В.А. Козлов, В.Д. Мишалов (СССР). №3640370; заявл. 09.09.83; опубл. 07.07.85; Бюл. №25. 3. Козлов В.А. Структурная организация предсердий в онтогенезе: Дис. д-ра мед. наук. - Днепропетровск, 1989. - С.60. 4. Заяв. 94021431/14 России, МПК6 А61В5/00. Способ диагностики состояния биообъекта и устройство для его осуществления / М.М. Гамбург (Россия). - 93039103/14; заявл. 06.07.94; опубл. 19.06.1996. Бюл. №32. 5. А.с. 1715323 СССР, МПК А61В10/00. Способ определения возраста трупа / В.А.Козлов, В.Д.Мишалов, И.С.Шпонька и др. (СССР). №4491474; заявл. 10.10.88; опубл. 29.02.92; Бюл. №8. 6. Орнатский П.П. Автоматические измерения и приборы. - Киев, "Вища школа".-1971. - 234с. 7. Бахутский В.Ф. Универсальные цифровые измерительные приборы и системы. - Киев. - "Техника". - 1979. 341 с. 8. Измерения в электронике. Справочник под ред. Б.А. Доброхатого. - М., "Энергия". - 1964.- Т.1. - с.78-94. 9. Белецкий О.В., Яременко Ю.Г. Кожа и электромагнитные волны // Миллиметровые волны в биологии и медицине. - М., 1998. - №1 (11). - С.23-27. Ю.Портнов Ф.Г. Электропунктурная рефлексотерапия. - Рига //Зинторе. - 1984. - с.76-84.
