Обладнання для навіски кришки вентиляційного люка транспортного засобу

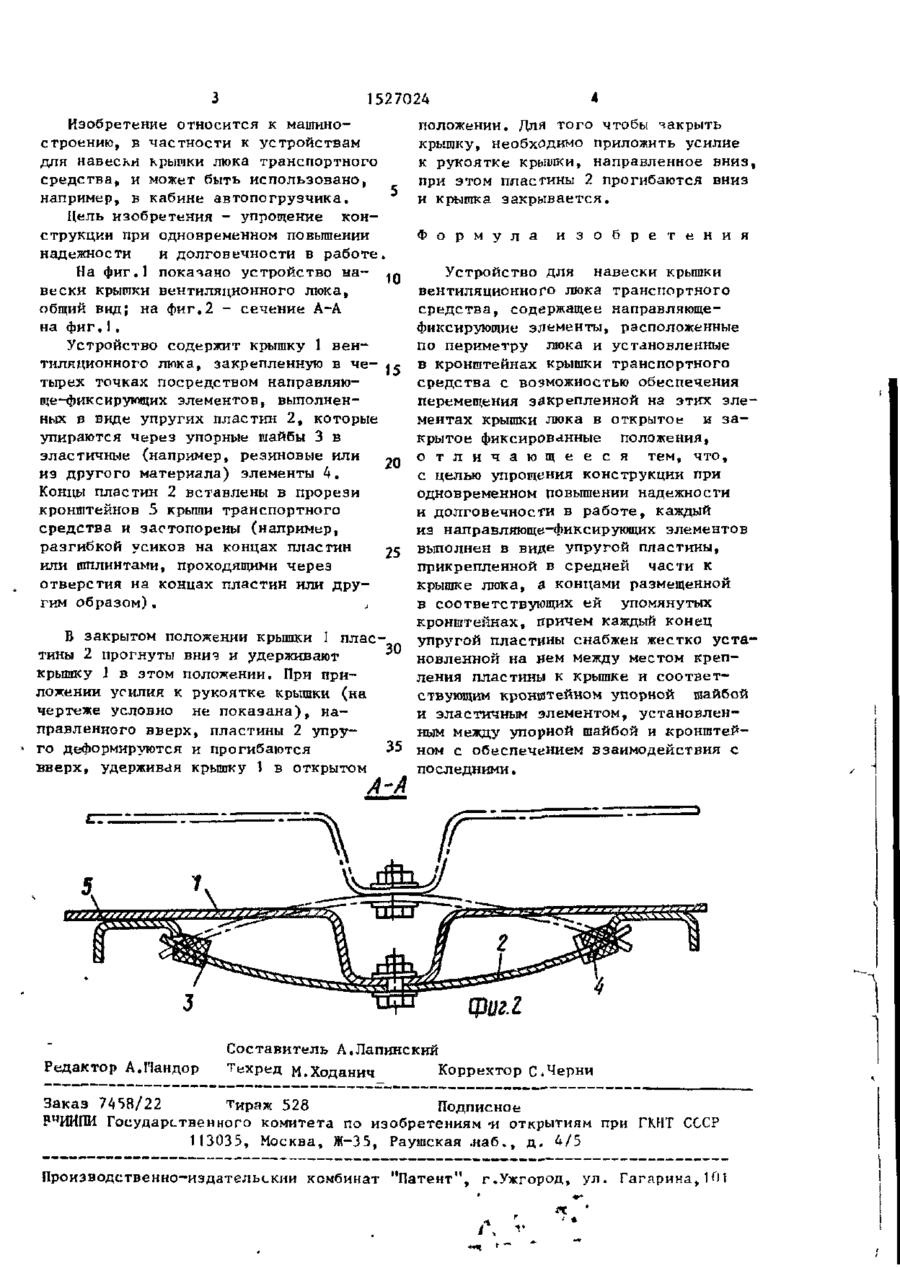

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСНИХ РЕСПУБЛИК (5D 4 в 60 J 9/00 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТНРЬГГИЯМ ПРИ ГННТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 (21) 4327878/25-П (22) 16.11.87 (46) 07.12.89. Бгол. * 45 (71) Головное специальное конструкторское бюро по автопогрузчикам (72) A.M.Покотило и Р.С.Хомяк (53) 629.113.06:628,83 (088.8) (56) Авторское свидетельство СССР № 737256, кл. В 60 J 9/00, 1977. (54) УСТРОЙСТВО ДЛЯ HABFCKH КРЫШКИ ВЕНТИЛЯЦИОННОГО ЛЛКА ТРАНСПОРТНОГО СРЕДСТВА (57) Изобретение относится к области машиностроения, в частности к устройствам для навески крышки люка транспортного средства, и может быть ис пользовано, например, в кабине автопогрузчика. Целью изобретения является упрощение конструкции при одновременном повышении надежности и долговечности в работе. Изобретение позволяет упростить конструкцию и эксплуатацию устройства путем замены направляющих и фиксирующих элементов упругими пластинами, установленными по периметру люка 1. Концы пластины 2 вставлены в прорези кронштейнов крыши транспортного средства 5 и застопорены (например, разгибкой усиков на концах пластин или шплинтами) В закрытом положении крышки 1 пластины 2 прогнуты вниз и удерживают последнюю в этом положении, 2 ил.. § СЛ фиг.1 1527O2A Изобретение относится к машиностроению, в частности к устройствам для навески крышки люка транспортного средства, и может быть использовано, например, в кабине автопогрузчика. Цель изобретения - упрощение конструкции при одновременном повышении надежности и долговечности в работе На фиг.1 покачано устройство ыавески крышки вентиляционного люка, общий вид; на фиг.2 - сечение А-А на фиг.1, Устройство содержит крышку 1 вентиляционного люка, закрепленную в четырех точках посредством направляюще-фиксирующих элементов, выполненных в виде упругих пластин 2, которые упираются через упорные шайбы 3 в эластичные (например, резиновые или из другого материала) элементы 4. Концы пластин 2 вставлены в прорези кронштейнов 5 крыши транспортного средства и застопорены (например, разгибкой усиков на концах пластин или шплинтами, проходящими через отверстия на концах пластин или другим образом), положении. Для того чтобы закрыть крышку, необходимо приложить усилие к рукоятке крышки, направленное вниз, при этом пластины 2 прогибаются вниз и крышка закрывается. Ф о р м у л а и з о б р е т е н и я Устройство для навески крышки вентиляционного люка транспортного с р е д с т в а , содержащее направляющефиксирующие элементы, расположенные по периметру люка и установленные в кронштейнах крышки транспортного 15 средства с возможностью обеспечения перемещения закрепленной на этих э л е ментах крышки люка в открытое и закрытое фиксированные положения, тем, что, 20 о т л и ч а ю щ е е с я с целью упрощения конструкции при одновременном повышении надежности и долговечности в р а б о т е , каждый из направляюще-фиксирующих элементов выполнен в виде упругой пластины, 25 прикрепленной в средней части к крышке люка, а концами размещенной в соответствующих ей упомянутых кронштейнах, причем каждый конец В закрытом положении крышки ] пласупругой пластины снабжен жестко у с т а тины 2 прогнуты вниз и удерживают новленной на нем между местом крепкрышку 1 в этом положении. При приления пластины к крышке и с о о т в е т ложении усилия к рукоятке крышки (на ствующим кронштейном упорной шайбой чертеже условно не показана), наи эластичным элементом, установленправленного вверх, пластины 2 упруным между упорной шайбой и кронштейго деформируются и прогибаются 35 ном с обеспечением взаимодействия с вверх, удерживая крышку 1 в открытом последними• 10 А-А SSST Редактор А.Пандор LUJJ УГГГТ? Составитель А.Лапинский Техред м.Ходанич Корректор С.Черни Заказ 7458/22 Тираж 528 Подписное РЧИИПИ Государственного комитета по изобретениям *и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская .наб., д . 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Л Гагарина,10f
