Заглушка ракетного двигуна малої тяги

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 82092

Опубліковано: 11.03.2008

Автори: Кошкін Михайло Іванович, Удовіка Тетяна Миколаївна, Комеко Єгор Микитович, Доброгорський Віктор Антонович, Аніщенко Вячеслав Михайлович

Завантажити PDF файл.

Формула / Реферат

Заглушка ракетного двигуна малої тяги, що встановлена на його соплі, яка відрізняється тим, що являє собою конструкцію з фільтруючого матеріалу.

Текст

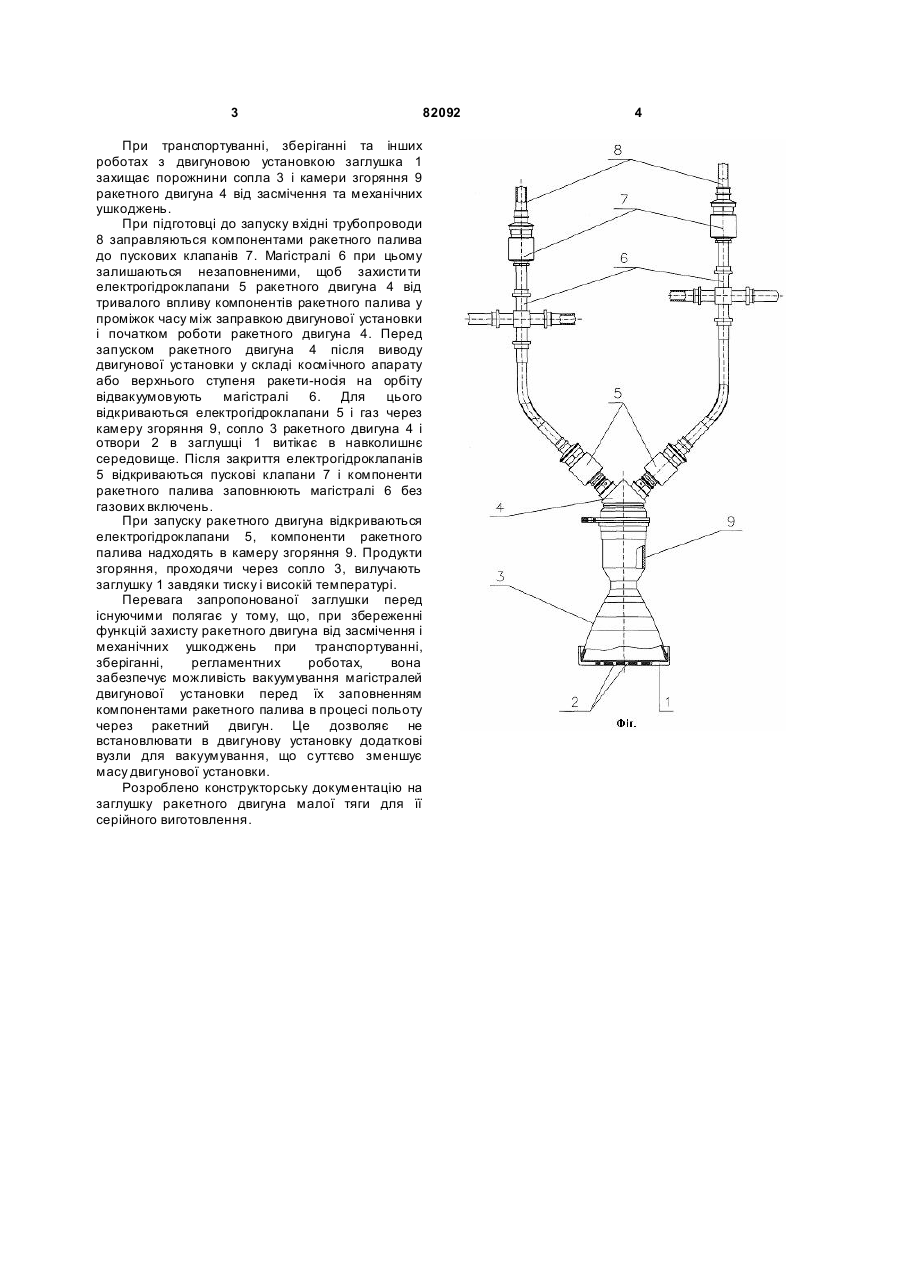

Заглушка ракетного двигуна малої тяги, що встановлена на його соплі, яка відрізняється тим, що являє собою конструкцію з фільтруючого матеріалу. (19) (21) a200510163 (22) 28.10.2005 (24) 11.03.2008 (72) АНИЩЕНКО ВЯЧЕСЛАВ МИХАЙЛОВИЧ, UA, ДОБРОГОРСЬКИЙ ВІКТОР АНТОНОВИЧ, UA, КОШКІН МИ ХАЙЛО ІВАНОВИЧ, UA, КОМЕКО ЄГОР МИКИТОВИЧ, UA, УДОВІКА ТЕТЯНА МИКОЛАЇВН А, UA (73) ДЕРЖАВНЕ ПІДПРИЄМСТВО "КОНСТРУКТОРСЬКЕ БЮРО "ПІВДЕННЕ" ІМ. М.К.ЯНГЕЛЯ", UA 3 82092 При транспортуванні, зберіганні та інших роботах з двигуновою установкою заглушка 1 захищає порожнини сопла 3 і камери згоряння 9 ракетного двигуна 4 від засмічення та механічних ушкоджень. При підготовці до запуску вхідні трубопроводи 8 заправляються компонентами ракетного палива до пускових клапанів 7. Магістралі 6 при цьому залишаються незаповненими, щоб захисти ти електрогідроклапани 5 ракетного двигуна 4 від тривалого впливу компонентів ракетного палива у проміжок часу між заправкою двигунової установки і початком роботи ракетного двигуна 4. Перед запуском ракетного двигуна 4 після виводу двигунової установки у складі космічного апарату або верхнього ступеня ракети-носія на орбіту відвакуумовують магістралі 6. Для цього відкриваються електрогідроклапани 5 і газ через камеру згоряння 9, сопло 3 ракетного двигуна 4 і отвори 2 в заглушці 1 витікає в навколишнє середовище. Після закриття електрогідроклапанів 5 відкриваються пускові клапани 7 і компоненти ракетного палива заповнюють магістралі 6 без газових включень. При запуску ракетного двигуна відкриваються електрогідроклапани 5, компоненти ракетного палива надходять в камеру згоряння 9. Продукти згоряння, проходячи через сопло 3, вилучають заглушку 1 завдяки тиску і високій температурі. Перевага запропонованої заглушки перед існуючими полягає у тому, що, при збереженні функцій захисту ракетного двигуна від засмічення і механічних ушкоджень при транспортуванні, зберіганні, регламентних роботах, вона забезпечує можливість вакуумування магістралей двигунової установки перед їх заповненням компонентами ракетного палива в процесі польоту через ракетний двигун. Це дозволяє не встановлювати в двигунову установку додаткові вузли для вакуумування, що суттєво зменшує масу двигунової установки. Розроблено конструкторську документацію на заглушку ракетного двигуна малої тяги для її серійного виготовлення. 4

Дивитися

Додаткова інформація

Назва патенту англійською

Stopper of jet engine with low traction

Автори англійською

Anischenko Viacheslav Mykhailovych, Dobrohorskyi Viktor Antonovych, Koshkin Mykhailo Ivanovych, Komeko Yehor Mykytovych, Udovika Tetiana Mykolaivna

Назва патенту російською

Заглушка ракетного двигателя малой тяги

Автори російською

Анищенко Вячеслав Михайлович, Доброгорский Виктор Антонович, Кошкин Михаил Иванович, Комеко Егор Никитович, Удовика Тетьяна Николаевна

МПК / Мітки

МПК: F02K 1/00

Мітки: заглушка, ракетного, двигуна, тяги, малої
