Аксіально-плунжерна гідромашина
Номер патенту: 82130
Опубліковано: 11.03.2008
Автори: Павлюк Євген Вікторович, Малюшкін Сергій Олександрович, Матусевич Володимир Анатолійович
Формула / Реферат
Аксіально-плунжерна гідромашина, що містить похилу шайбу, притискну сферу, обертовий на валу і сполучений з ним зубчатим зачепленням блок циліндрів з пружиною і плунжерами, башмаки яких встановлені в сепараторі і оперті на п'яту, розташовану між башмаками і похилою шайбою, жорстко сполучену з сепаратором через дистанційний елемент за допомогою заклепок, при цьому на опорних поверхнях башмаків і п'яти є камери гідростатичного розвантаження, сепаратор виконаний з радіальними пазами, п'ята підтиснена пружиною до похилої шайби через притискну сферу, встановлену на валу, яка відрізняється тим, що сепаратор додатково сполучений з п'ятою за допомогою накидної гайки з притискним буртом, встановленої на різьбі, виконаній на бічній поверхні п'яти.
Текст

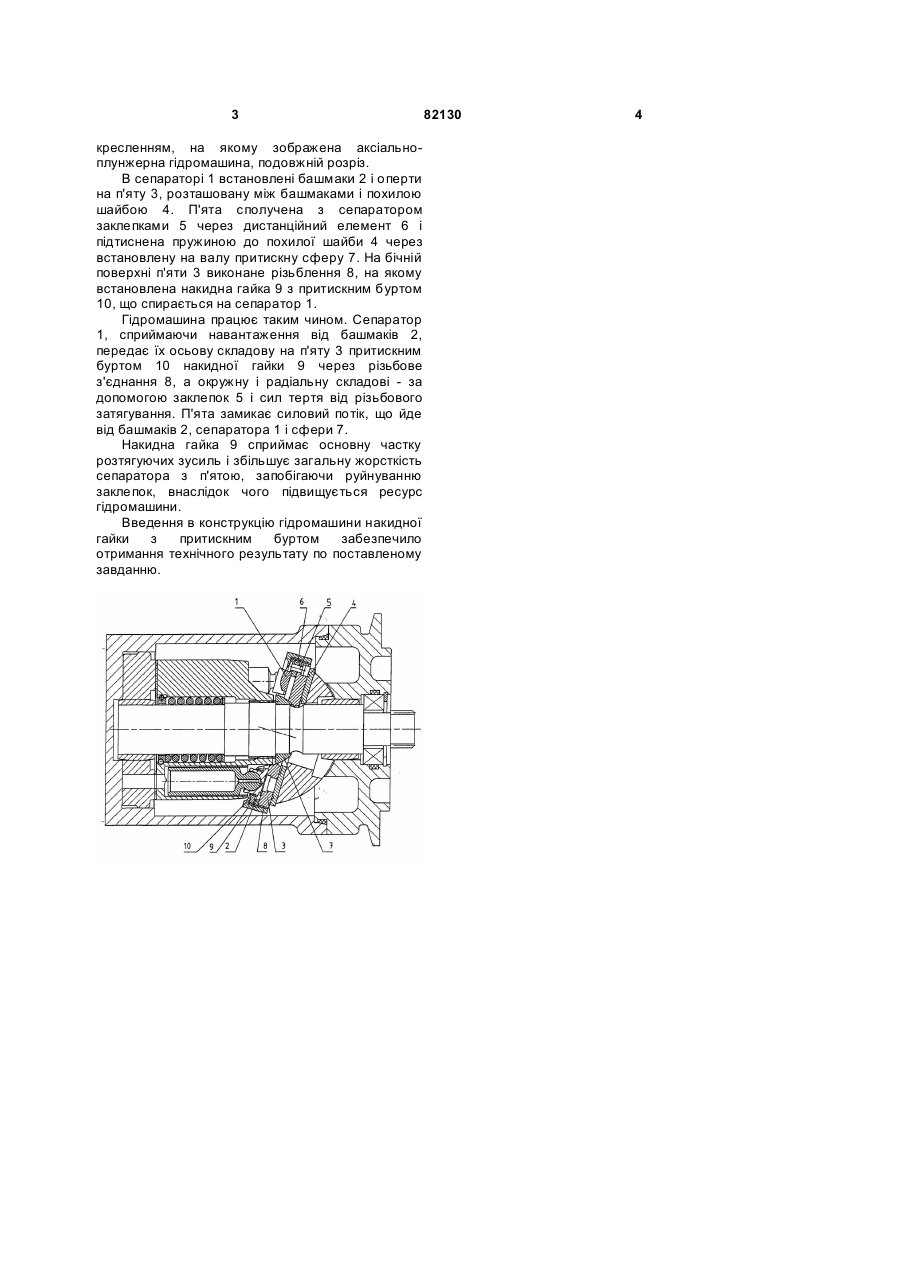

Аксіально-плунжерна гідромашина, що містить похилу шайбу, притискну сферу, обертовий на валу і сполучений з ним зубчатим 3 кресленням, на якому зображена аксіальноплунжерна гідромашина, подовжній розріз. В сепараторі 1 встановлені башмаки 2 і оперти на п'яту 3, розташовану між башмаками і похилою шайбою 4. П'ята сполучена з сепаратором заклепками 5 через дистанційний елемент 6 і підтиснена пружиною до похилої шайби 4 через встановлену на валу притискну сферу 7. На бічній поверхні п'яти 3 виконане різьблення 8, на якому встановлена накидна гайка 9 з притискним буртом 10, що спирається на сепаратор 1. Гідромашина працює таким чином. Сепаратор 1, сприймаючи навантаження від башмаків 2, передає їх осьову складову на п'яту 3 притискним буртом 10 накидної гайки 9 через різьбове з'єднання 8, а окружну і радіальну складові - за допомогою заклепок 5 і сил тертя від різьбового затягування. П'ята замикає силовий потік, що йде від башмаків 2, сепаратора 1 і сфери 7. Накидна гайка 9 сприймає основну частку розтягуючих зусиль і збільшує загальну жорсткість сепаратора з п'ятою, запобігаючи руйнуванню заклепок, внаслідок чого підвищується ресурс гідромашини. Введення в конструкцію гідромашини накидної гайки з притискним буртом забезпечило отримання технічного результату по поставленому завданню. 82130 4
ДивитисяДодаткова інформація
Назва патенту англійськоюAxial-piston hydraulic machine
Автори англійськоюMatusevych Volodymyr Anatoliiovych, Pavliuk Yevhen Viktorovych, Maliushkin Serhii Oleksandrovych
Назва патенту російськоюАксиально-плунжерная гидромашина
Автори російськоюМатусевич Владимир Анатольевич, Павлюк Евгений Викторович, Малюшкин Сергей Олександрович
МПК / Мітки
МПК: F04B 1/20
Мітки: гідромашина, аксіально-плунжерна
