Магнетрон

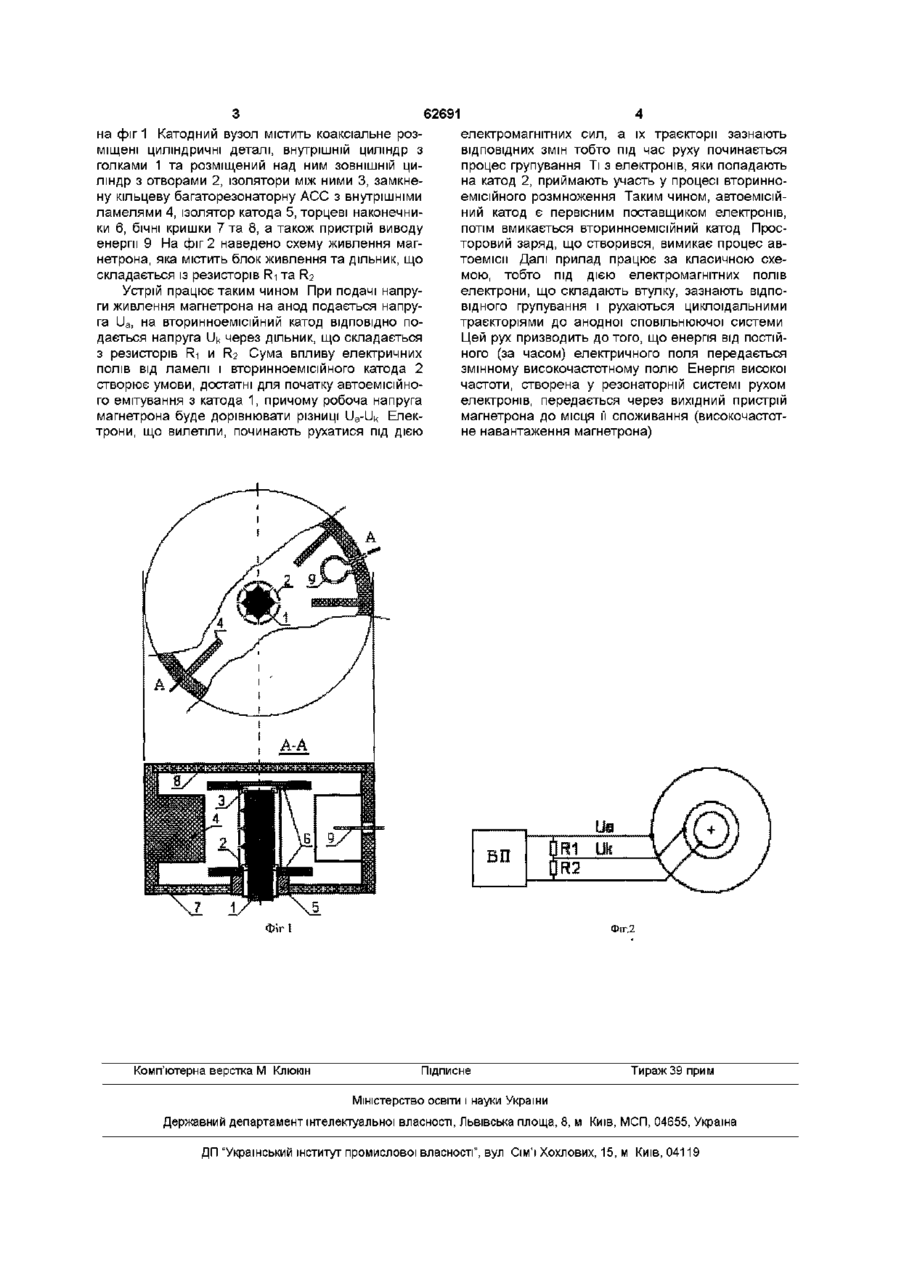

Магнетрон, що містить коаксіально розміщені катодний вузол, що складається з двох циліндрів, ізоляторів між ними, ізолятора катода на одному КІНЦІ, торцеві наконечники, анодну сповільнюючу систему (АСС) з внутрішніми ламелями, пристрій Винахід відноситься до галузі електровакуумних НВЧ приладів і може бути використаний при проектуванні та розробці нових приладів магнетронного типу ВІДОМІ конструкції приладів, що містять коаксіальне розміщені циліндричні термоемісійний катод та багаторезонаторний анод, узгоджений з виводом енергії (див Коллинз Магнетроны сантиметрового диапазона Пер с англ т 1,2 - М Сов Радио 1950-1951) Найбільш близькою за сукупністю ознак є конструкція магнетрона (див Электронные сверхвысокочастотные приборы со скрещенными полями Под ред М М Федорова - М Изд иностр литературы, 1961, т 2 с21), що складається із циліндричної резонансної анодної сповільнюючої системи (АСС) з внутрішніми ламелями, узгодженої з виводом енергії, ізоляторів катодних ножок, торцевих наконечників, бічними кришками та коаксіальне розміщеним циліндричним вторинноемісійним катодом Причому прилад має спеціальний термоелектронний катод, що дає первинний електронний пучок, направлений на рабочий катод магнетрона, емісія електронів з якого забезпечує у просторі між катодом та резонансною анодною сповільнюючою системою густину просторового заряду, достатню для збудження електромагнітних коливань У даній конструкції ДОВГОВІЧНІСТЬ приладу в цілому та його експлуатаційні характеристики, визначаються характеристиками застосованого тер виводу енергії та бічні кришки, який відрізняється тим, що катодний вузол складається з двох сумісно розміщених циліндрів, які розташовані один всередині одного, причому внутрішній циліндр має голки, розміщені під отворами зовнішнього, який є вторинноемісійним катодом, а внутрішній разом із ЗОВНІШНІМ та ламеллю АСС - автоемісійним, при чому КІЛЬКІСТЬ отворів з голками може бути довільною у аксіальному та радіальному напрямках, але достатньою для швидкого та рівномірного утворення електронної втулки моемісійного катодного вузла В основу винаходу поставлено задачу створення магнетрона з холодним вторинноемісійним катодом, у якому нова конструкція катодного вузла дозволить вилучити термоемісійний катод і тим самим відмовитися від напруги розжарення та значно збільшити термін роботи приладу Такий технічний результат досягається тим, що магнетрон, який містить коаксіальне розміщені катодний вузол, що складається з двох циліндрів, ізоляторів між ними, ізолятора катода на одному КІНЦІ, торцеві наконечники, анодну сповільнюючу систему з внутрішніми ламелями, пристрій виводу енергії та бічні кришки, ВІДПОВІДНО ДО винаходу, катодний вузол складається з двох сумісно розміщених циліндрів, які розташовані один усередині другого, причому внутрішній циліндр має голки, розміщені під отворами зовнішнього, ЗОВНІШНІЙ циліндр являється вторинноемісійним катодом, а внутрішній сумісно із ЗОВНІШНІМ та ламеллю АСС автоемісійним, причому КІЛЬКІСТЬ отворів з голками може бути довільною у аксіальному та радіальному напрямках, але достатньою для швидкого та рівномірного утворення електронної втулки Використання даної конструкції дасть змогу суттєво збільшити термін експлуатації приладу в цілому, так як вторинноемісійним катодом може бути метал (припустимо мідь з коеф втор емісії 1,4), відмовиться від підігріву катода, вилучивши джерело живлення розжарення Схематично конструкція магнетрона показана (О (О 62691 на фіг 1 Катодний вузол містить коаксіальне розміщені циліндричні деталі, внутрішній циліндр з голками 1 та розміщений над ним ЗОВНІШНІЙ ци ліндр з отворами 2, ізолятори між ними 3, замкнену кільцеву багаторезонаторну АСС з внутрішніми ламелями 4, ізолятор катода 5, торцеві наконечники 6, бічні кришки 7 та 8, а також пристрій виводу енергії 9 На фіг 2 наведено схему живлення магнетрона, яка містить блок живлення та дільник, що складається із резисторів Ri та F 2 ? Устрій працює таким чином При подачі напруги живлення магнетрона на анод подається напруга Ua, на вторинноемісійний катод ВІДПОВІДНО по дається напруга Uk через дільник, що складається з резисторів Ri и F 2 Сума впливу електричних ? полів від ламелі і вторинноемісійного катода 2 створює умови, достатні для початку автоемісійного емітування з катода 1, причому робоча напруга магнетрона буде дорівнювати різниці Ua-Uk Електрони, що вилетіли, починають рухатися під дією електромагнітних сил, а їх траєкторії зазнають ВІДПОВІДНИХ змін тобто під час руху починається процес групування Ті з електронів, яки попадають на катод 2, приймають участь у процесі вторинноемісійного розмноження Таким чином, автоемісійний катод є первісним поставщиком електронів, потім вмикається вторинноемісійний катод Просторовий заряд, що створився, вимикає процес автоемісм Далі прилад працює за класичною схемою, тобто під дією електромагнітних полів електрони, що складають втулку, зазнають ВІДПОВІДНОГО групування і рухаються циклоїдальними траєкторіями до анодної сповільнюючої системи Цей рух призводить до того, що енергія від постійного (за часом) електричного поля передається змінному високочастотному полю Енергія високої частоти, створена у резонаторній системі рухом електронів, передається через вихідний пристрій магнетрона до місця її споживання (високочастотне навантаження магнетрона) А Фіг 1 Комп'ютерна верстка М Клюкш Фіг.2 Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
