Полотно ланцюгово-пруткового конвеєра

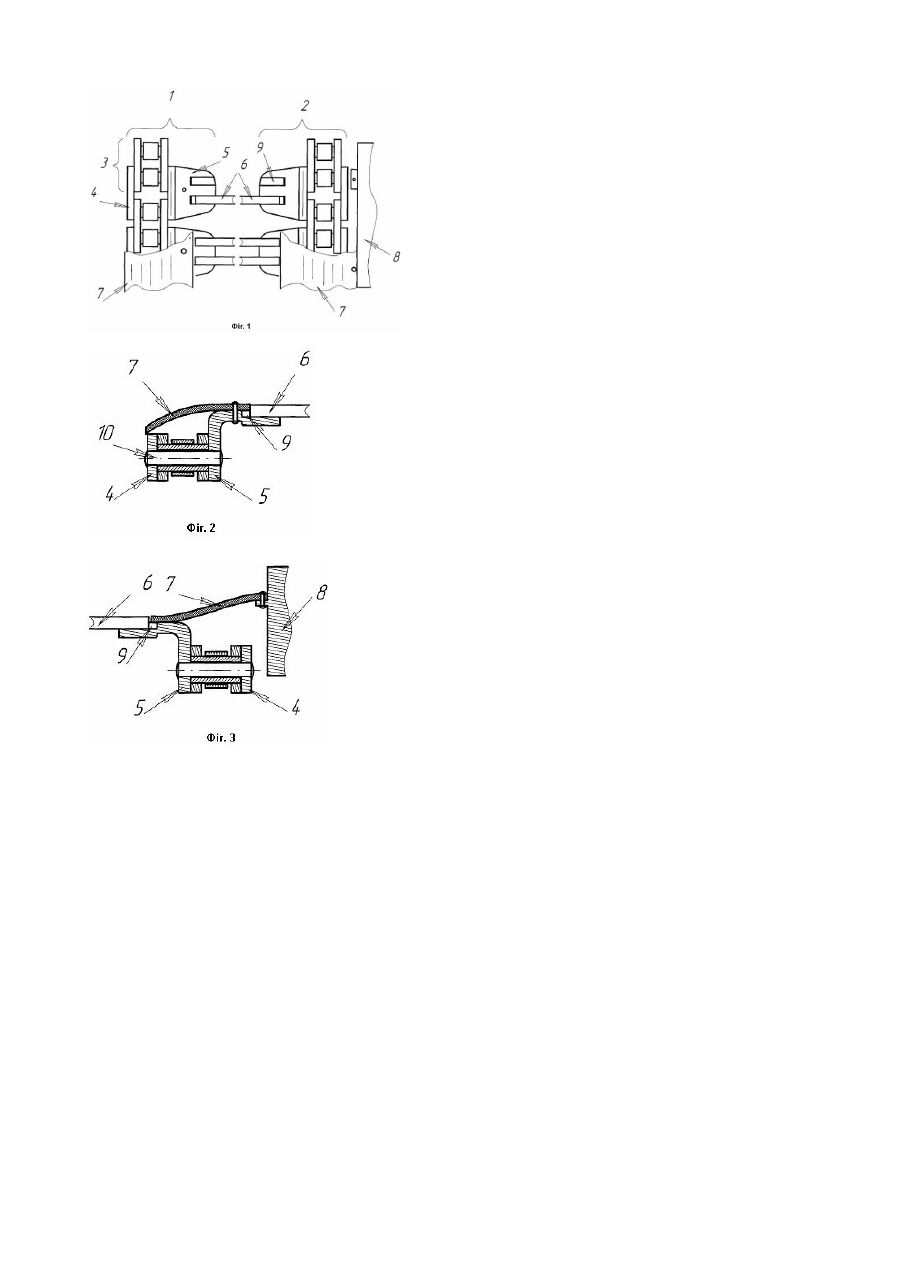

Корисна модель належить до області загального машинобудування, зокрема, до транспортуючи х органів машин для збирання коренебульбоплодів і може бути використаним при виготовлені ланцюгово-пруткових конвеєрів. Відомі конвеєри збиральних машин, що складаються з двох паралельно розташованих роликових ланцюгів, що мають зовнішні 1 внутрішні пластини зв'язані між собою прутками, рівномірно розташованими в одній площині на відстані один від одного рівному кроку ланцюгів. [Свеклопогрузчик СПС-4,2. Технические требования на ремонт. - Москва, 1986. -73с.] Також відома конструкція полотна конвеєра, що включає два паралельно розташованих роликових ланцюги, на пластинах яких попарно закріплені своїми кінцями прутки для утворення жорстких рамок і скоби, що з'єднують прутки рамок, встановлені в середній їх частині. [А.С. №1077592А СРСР МПК7 А01D17/10]. Кріплення прутків у такого типу конвеєра здійснюється за допомогою різьбових пар, болти яких проходять через отвори прутків утворених їх зігнутими кінцями і отвори в полицях зовнішніх пластин Г-подібного профілю. Недоліком такої конструкції слід вважати велику кількість не стандартизованих деталей, що підвищує собівартість полотна. Використання різьбових пар недоцільне, так як з'являється можливість їх саморозкручування під час експлуатації. Корисною моделлю ставиться завдання забезпечити просте, швидке і надійне складання конвеєра, не відступаючи при виготовленні від технічних вимог до ланцюгів; підвищи ти експлуатаційний ресурс і забезпечити використання прутків із економічно вигідних матеріалів і без каліброваних поверхонь; захистити привідні ланцюги від ґрунту і абразивних часточок. Поставлене корисною моделлю завдання досягається тим, що ланцюгово-прутковий конвеєр, який складається з двох паралельно розташованих роликових ланцюгів і опорних вузлів прутків, згідно корисній моделі містить один ряд зовнішніх пластин Г-подібної форми, причому складені пари паралельних ланцюгів Г-подібними зовнішніми пластинами один до одного з боку ланцюгів мають полицю, що паралельна до осі ланцюга і розміщена вище неї, а встановлені у заглибини на полицях прутки приварені до тягових ланцюгів, а неконтактуюча із зірочкою привідного валу поверхня ланцюга вкрита еластичною захисною стрічкою, що прикріплена до полиць, утворених зовнішніми пластинами, та до полиць на напрямних щи тках. На Фіг.1 подано загальний вигляд конвеєра, вигляд зверху з кріпленням захисної стрічки до полиці утвореної зовнішніми пластинами - ланцюг 1 та до полиць на напрямних щитках - ланцюг 2, на Фіг.2 - переріз ланцюга 1, на Фіг.3 - переріз ланцюга 2. Ланцюгово-прутковий конвеєр складається з двох паралельно розташованих привідних роликових ланцюгів 1 і 2, які є дзеркальним відображенням один одному, і містять в собі елементи привідного ланцюга: блок внутрішньої ланки 3, зовнішні пластини 4 звичайної форми, і зовнішні пластини 5 Г-подібної форми, що встановлені по один бік ланцюга, на зустріч зовнішнім Г-подібним пластинам іншого паралельного ланцюга. Несуче полотно конвеєра створене поперечними прутками 6, що приварені до площин Г-подібних пластин. Від потрапляння ґрунту і абразивних часточок привідний ланцюг захищено еластичною стрічкою 7, що прикріплена заклепками до площин, утворених Г-подібними пластинами 5, та до напрямних щитків 8. Стрічка розміщена під кутом до прутків 6, забезпечуючи скочування домішок в просіювальні щілини і повністю закриває привідні ланцюги 1 і 2. Блоки внутрішніх ланок 3 привідних ланцюгів 1 і 2 і зовнішні пластини 4 звичайної форми виготовляються як стандартизовані деталі привідних ланцюгів. Г-подібні зовнішні пластини 5 виготовляються штампуванням із забезпеченням заглибин 9 для надійного приварювання прутків. При складанні спочатку виготовляються привідні ланцюги монтажем блоків внутрішньої ланки 3, із зовнішніми пластинами 4 і 5 по різні боки від блоку, що з відповідним натягом посаджені на вісь 10, яка для забезпечення надійності з'єднання розклепана з обох боків. Далі привідні ланцюги 1 і 2 дзеркально Г-подібними пластинами 5 один до одного встановлюються у пристосування (не вказано), що забезпечує необхідну ширину полотна і симетричність утворених полиць. Прутки 6 сідають в заглибини 9 і приварюються до полиць Г-подібних пластин 5. Таким чином отримуємо конструкцію конвеєра тягові ланцюги якого будуть складатись як і звичайні стандартизовані ланцюги, що значно спростить монтаж. Удосконалена конструкція значно підвищує ресурс конвеєра в порівнянні з традиційною конструкцією за рахунок складання привідних ланцюгів з додержанням технічних вимог, також підвищується загальна ремонтопридатність і надійність. Прутки не вимагатимуть спеціалізованого виготовлення, якісних марок сталей і каліброваних поверхонь. Їх можна використовувати більшого або меншого діаметра і різної форми при потребі. Еластична стрічка захищає привідні ланцюги тим самим підвищуючи зносостійкість, довговічність і надійність роботи транспортера.
