Формула / Реферат

Пластинчастий ланцюг конвеєра для переміщення пляшок, що виконаний у вигляді прямокутних підтримуючих пластин, з’єднаних між собою шарнірно циліндричними пальцями, який відрізняється тим, що наскрізний отвір в широкому вушці кожної підтримуючої пластини виконано у вигляді двох зрізаних конусів з твірною під кутом , а внутрішні бокові сторони між вузькими вушками мають однаковий кут нахилу  в різні сторони від поздовжньої осі підтримуючої пластини.

Текст

Пластинчастий ланцюг конвеєра для переміщення пляшок, що виконаний у вигляді прямокут них підтримуючих пластин, з'єднаних між собою шарнірно циліндричними пальцями, який відрізняється тим, що наскрізний отвір в широкому вушці кожної підтримуючої пластини виконано у вигляді двох зрізаних конусів з твірною під кутом р, а внутрішні бокові сторони між вузькими вушками мають однаковий кут нахилу а в різні сторони від поздовжньої осі підтримуючої пластини Винахід відноситься до конвеєрів для переміщення пляшок, скляних і металевих банок, які застосовуються в ЛІНІЯХ розлива харчових і переробних підприємствах, а також в медичній, ХІМІЧНІЙ та інших галузях народного господарства ВІДОМІ пластинчасті ланцюги конвеєрів для переміщення пляшок, виконані в вигляді окремих пластин, з'єднаних між собою шарнірами (патент США № 2660292, № 3529715, № 3554360, кл 198 189 за 1970 р, Швейцарії № 498028 кп B65G17/30, B65G17/06 за 1969 р) а також книги Б М Новиков "Автоматы для извлечения бутылок из ящиков и их укладка в ящики" - М Пищевая промышленность, 1977 - стр 99, рис 40 и 42 Л А Блох, А А Валович "Грузоподъемные и транспортные устройства в пищевой промышленности" - М Пищевая промышленность, 1973 - стр 65 рис 36 6 Вказані пластинчасті ланцюги виконані із окремих ланок, які являють собою прямокутні або ромбовидні пластини, з однієї сторони яких є одне, а з другої - два вушка При збиранні ланцюга центральне вушко вводиться між двома вушками суміжної ланки і закріплюється пальцем шарніра роззенкованим по торцях Тягове зусилля на пластинчастий ланцюг передається вушками через які проходять пальці шарніра Недоліком таких конструкцій ланцюгів є велика погонна вага (до 24 н/м), можливість застосування ведучої зірочки тільки спеціальної конструкції, утруднено вилучання битого скла із полотен в конвеєрах ЛІНІЙ розлива, що приводить до значного змеи шення строку служби конвеєра, так як при заклинюванні тягової зірочки битим склом має місце аварійне руйнування приводу конвеєра Відома також конструкція пластинчастого ланцюга (книга "Погрузочно-разгрузочные операции на линиях разлива пищевых продуктов" А И Соколенко, М И Юхно, А И Ковалев и др - М Агропромиздат,1986 - с т р 50, рис 28) який складається з пластин прямокутної форми з петлями, з'єднаних між собою циліндричними пальцями Недоліком такого ланцюга є неможливість здійснювати рух по криволінійним траєкторіям в горизонтальній площині, складність конструкції, великі витрати матеріала на виготовлення ланцюга В основу винаходу поставлена задача удосконалення конструкції пластинчастого ланцюга шляхом конструкції вузла з'єднання підтримуючих пластин, а також і самих пластин, яка забезпечує можливість пластинчастого ланцюга здійснювати рух по криволінійним траєкторіям в горизонтальній площині, спрощення конструкції, зменшення витрат матеріалу на виготовлення ланцюга, забезпечення надійної СТІЙКОСТІ пляшок або банок при їх переміщенні Поставлена задача досягається тим, що пластинчастий ланцюг, який складається із підтримуючих пластин прямокутної форми з вушками (з однієї сторони одного широкого, а з другої - двох вузьких), і з'єднаних між собою шарнірно циліндричними пальцями Згідно винаходу кожне широке вушко підтримуючої пластини пластинчастого конвеєра має наскрізний отвір, внутрішня поверхня якого вико ю о 00 47805 нана у вигляді двох зрізаних конусів, а внутрішні бокові сторони між вузькими вушками мають однаковий нахил в різні сторони Причинно-наслідковий зв'язок між запропонованими та очікуваним технічним результатом полягає в наступному виконання в кожній підтримуючій пластині в широкому вушкі наскрізного отвору у вигляді зрізаних конусів дає можливість здійснювати поворот однієї підтримуючої пластини відносно другої на деякий кут [3 в горизонтальній площині, а в цілому для всього ланцюга - здійснювати рух по криволінійним траєкторіям, виконання внутрішніх бокових сторін між вузькими вушками з однаковим нахилом в різні сторони, обмежує поворот кожної підтримуючої пластини на однаковий кут а/2 в різні сторони від центральної поздовжньої осі ланцюга На фіг 1 зображена окремо одна підтримуюча пластина ланцюга На фіг 2 показан загальний вид і вид зверху частини пластинчастого ланцюга Пластинчастий ланцюг складається з прямокутних підтримуючих пластин 1, з однієї сторони яких знаходиться одне широке вушко 2, внутрішній отвір якого являє собою два зрізаних конуса з твірною під кутом [3 , а з другої - два вузьких вушка З, внутрішні бокові сторони яких мають однаковий кут нахилу а/2 в різні сторони від центральної поздовжньої осі ланцюга При збиранні центральне (широке) вушко 2 вводиться між двома вузькими вушками 3 суміжної ланки і закріплюється циліндричними пальцями 4, роззенкованими по торцях, утворюючи при цьому шарнір 5, який з'єднує дві суміжні підтримуючі пластини Послідовне з'єднання таких пластин утворює нескінченно довгий пластинчастий ланцюг Пристрій працює слідуючим чином При включенні привода ведуча зірочка починає обертатися, при цьому шарніри 5 підтримуючих пластин 1 послідовно і плавно входять в западини між зубцями ведучої зірочки і утворюють зачеплення, яке приводить в рух пластинчастий ланцюг Передача тягового зусилля між підтримуючими пластинами 1 здійснюється за допомогою циліндричних пальців 4, які з однієї сторони нерухомо закріплені в двух вузьких вушках 2 підтримуючих пластин 1, а широкі вушка 3 цих же пластин контактують з циліндричними пальцями 4 по лінії з'єднання двох січних конусів, утворюючи при цьому вищу кінематичну пару При огинанні ведучої зірочки підтримуючі пластини 1 можуть повертатись навколо пальців 4 При русі пластинчастого ланцюга по криволінійній траєкторії кожна підтримуюча пластина 1 може здійснювати поворот в горизонтальній площині одна відносно другої на кут [3 від осі циліндричних пальців 4 (Фіг 3, 4) Технічний результат полягає в наступному - можливість здійснювати рух по криволінійним траєкторіям в горизонтальній площині, - простота конструкції, - зменшуються витрати матеріала на виготовлення ланцюга, - можливість змащення мильною емульсією, - безшумність в роботі, - надійне забезпечення СТІЙКОСТІ ПЛЯШОК або банок на поверхні підтримуючих пластин На фіг 3, 4 наведені приклади змінення напрямку руху пластинчастого ланцюга (на фіг 3 направо, на фіг 4 - наліво) ФІГ. 1 47805 Фіг. 2 іг. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71

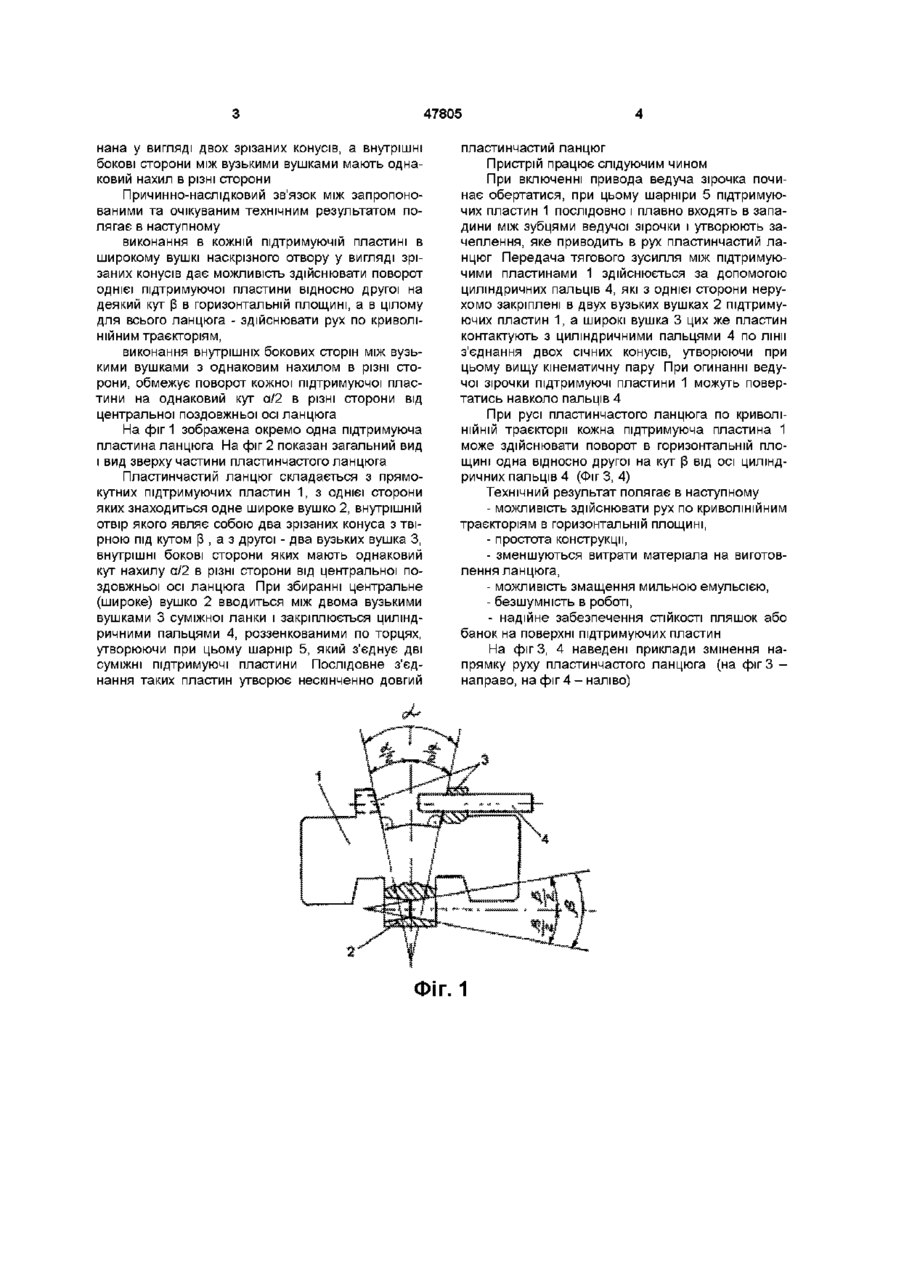

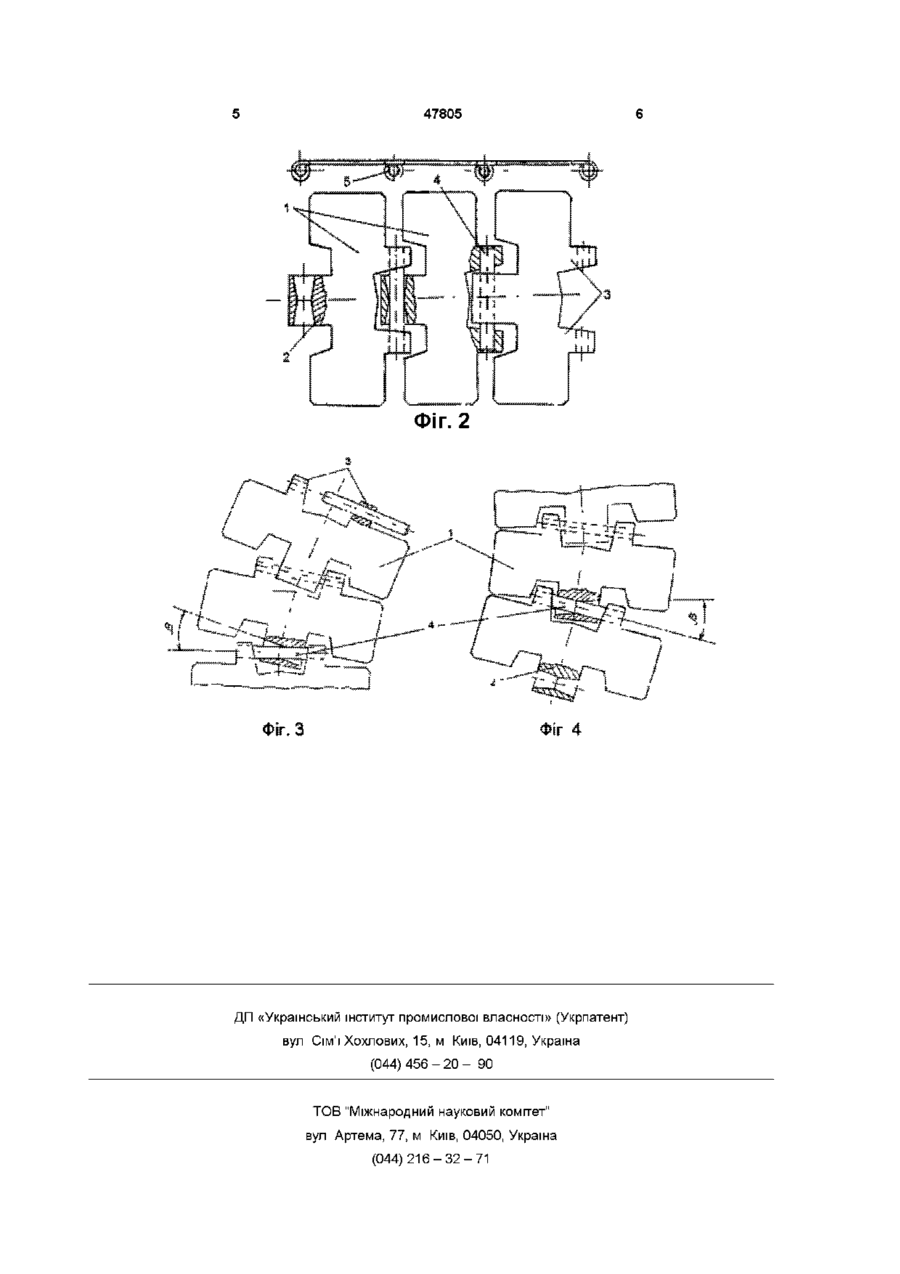

Дивитися

Додаткова інформація

Назва патенту англійською

Plate chain of a conveyor for moving bottles

Автори англійською

Valiulin Hennadii Romanovych, Zharova Svitlana Ivanivna

Назва патенту російською

Пластинчатая цепь конвейера для перемещения бутылок

Автори російською

Валиулин Геннадий Романович, Жарова Светлана Ивановна

МПК / Мітки

МПК: B65G 17/06, B65G 17/30

Мітки: пляшок, пластинчастий, конвеєра, переміщення, ланцюг
