Ланцюгово-прутковий транспортер

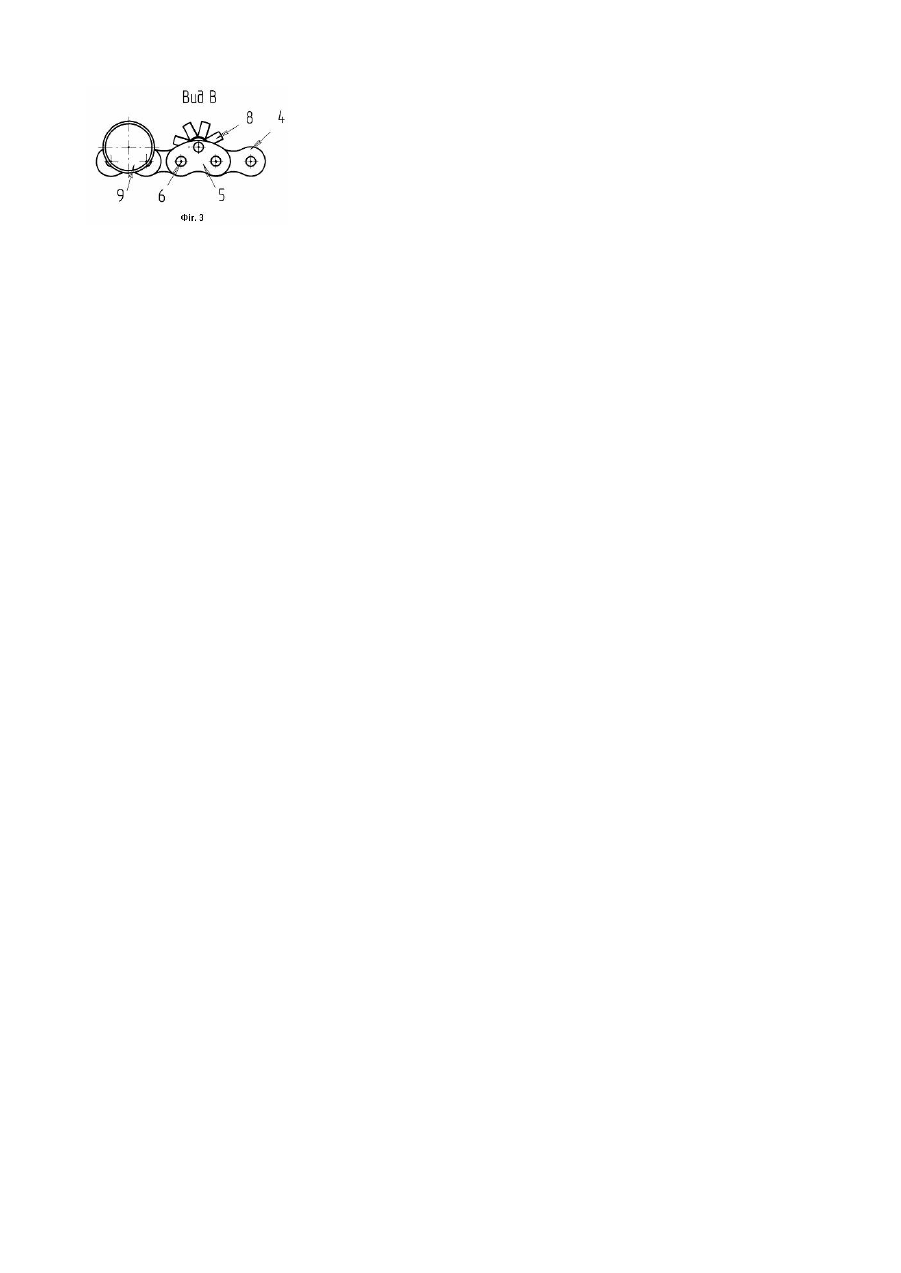

Корисна модель належить до області загального машинобудування, зокрема до транспортно-сепарувальних органів машин для збирання коренебульбоплодів і може бути використаним при виготовленні ланцюговопруткових транспортерів. Відомі транспортери збиральних машин, які містять два паралельно-розташовані безкінечні втулковороликові ланцюги, з'єднані між собою прутками, що одночасно є віссю ланцюгів і несучим полотном транспортера. Прутки рівномірно розташовані в одній площині на відстані один від одного рівному кроку ланцюгів. [Свеклопогрузчик СПС-4,2. Технические требования на ремонт. - Москва, 1986. -73с.] Недоліком загальноприйнятої конструкції слід вважати пошкодження коренебульбоплодів при контакті їх із металевою поверхнею прутків і недостатнє їх очи щення від ґрунту. Корисною моделлю ставиться завдання усун ути травмування коренебульбоплодів і підвищити сепарувальну здатність транспортера. Поставлене корисною моделлю завдання досягається тим, що ланцюгово-прутковий транспортер, який містить два паралельно-розташовані безкінечні втулково-роликові ланцюги з'єднані між собою прутками, що є віссю ланцюгів і несучим полотном транспортера, згідно корисній моделі містить окремі вісі ланцюгів і видозмінені зовнішні пластини приводних ланцюгів, у які, наскрізь і перпендикулярно до ланцюгів, встановлено обертові несучі прутки із нерухомо закріпленими щіточками, обертання яких у потрібному напрямку забезпечено приводними зірочками, закріпленими консольне і почергово через один з кожного боку несучого прутка, при проходженні полотном відповідної ділянки, на якій нерухомо встановлені ланцюги приводу прутків. Робоче полотно утворене м'якою поверхнею щіточок, які сприймають ударні навантаження коренебульбоплодів, знижуючи їх пошкодження, а обертальний рух прутків у різних напрямках і на ділянках де цей рух необхідний, сприяє більш ефективному доочищенню, за рахунок активної взаємодії щіточок із коренебульбоплодами. На Фіг.1 зображено загальний вигляд транспортера, вигляд зверху; на Фіг.2 - розріз А-А Фіг.1; на Фіг.3 - вид В Фіг.1. Полотно транспортера складене з прутків 1, двох втулково-роликових ланцюгів 2 і 3, що з'єднують прутки в полотно, і містять елементи приводних ланцюгів: блок внутрішньої ланки 4 і видозмінені зовнішні пластини 5 напресовані на вісь 6. Полотно має замкнутий контур і відповідний натяг а його рух забезпечено приводним валом 7. Прутки 1 вставлені у отвори зовнішніх пластин 5 і по своїй довжині між двома ланцюгами 2 і 3 містять непорушне закріплені щіточки 8, що утворюють суцільну, м'яку поверхню навколо прутка 1. Прутки 1 вільно обертаються навколо власної осі разом із щіточками 8. Примусове обертання прутків 1 у відповідній зоні забезпечується приводними зірочками 9, що почергово і через один консольне закріплені на кожному боці прутка 1. Приводні ланцюги прутків 10 непорушне закріплені уздовж приводних ланцюгів 2 і 3 і своїм положенням, зверху чи знизу від зірочки 9, визначають напрямок обертання прутків 1 із щіточками 8. Ланцюгово-прутковий транспортер працює наступним чином. За допомогою приводного валу 3 полотно приводиться в рух. Коренебульбоплоди (на фігурі не показані) рухаються полотном транспортера і одночасно очищуються від залишків ґрунту, який зчищається активними щіточками 8, що приводяться в дію зірочками 9 через пруток 1, при проходженні зірочкою 9 нерухомого ланцюга 10. Завдяки контакту вороху з активними щіточками 8, що обертаються в різних напрямках відбувається провертання коренебульбоплоду, і як наслідок, відбувається більш ефективне очищення його поверхні, що також обумовлене копіюванням щіточками поверхні коренебульбоплоду.
