Паста для металізації високочистої корундової кераміки

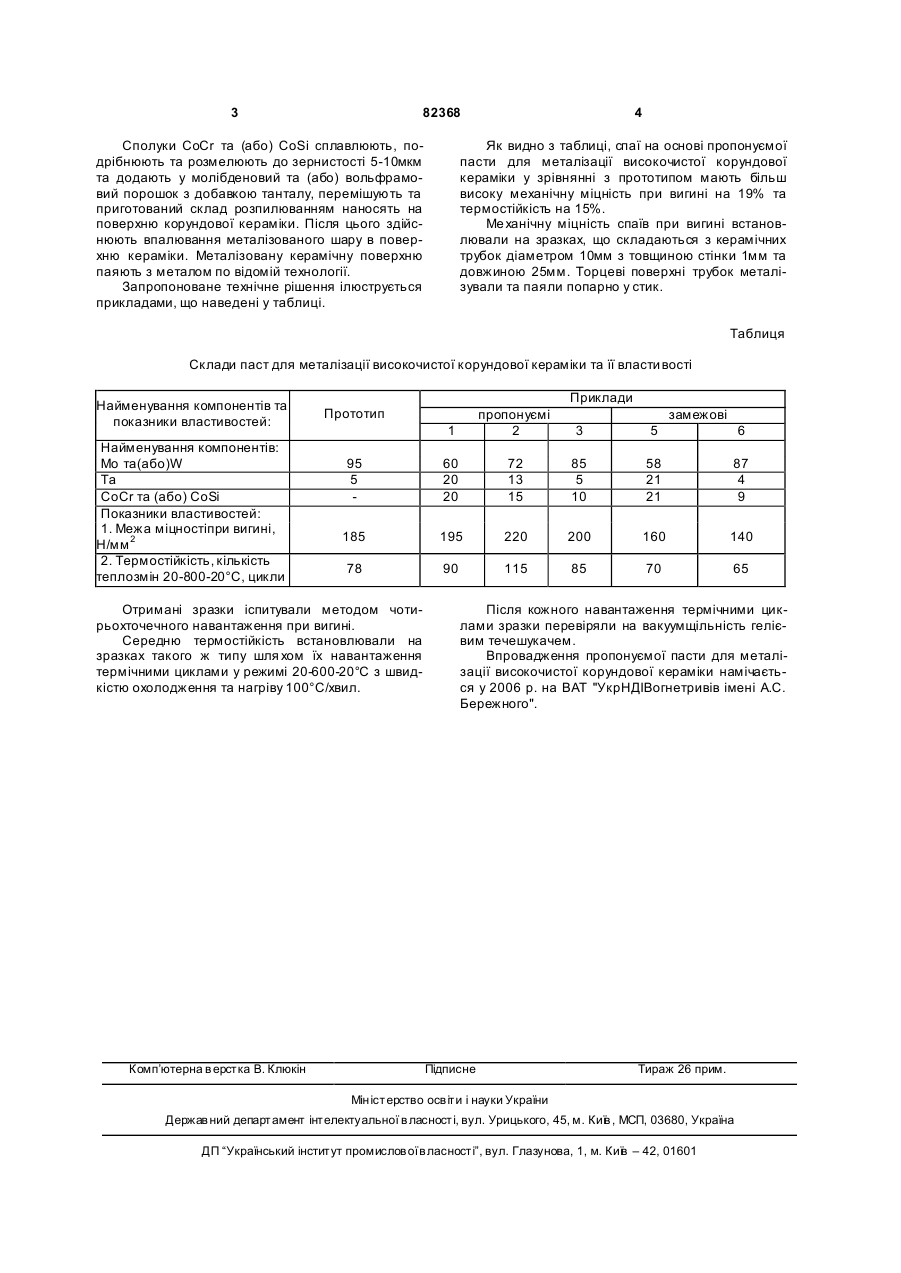

Паста для металізації високочистої корундової кераміки, яка містить Мо та/або W, Та, яка відрізняється тим, що додатково містить СоСr та/або CoSi при наступному співвідношенні компонентів, мас. %: Mo та/або W 60,0-85,0, Та 5,0-20,0, CoCr та/або СоSi 10,0-20,0. (19) (21) a200600090 (22) 03.01.2006 (24) 10.04.2008 (46) 10.04.2008, Бюл.№7, 2008 рік (72) РАБІНКОВ ЛЕОНІД ГЕНАДІЙОВИЧ, U A, МАРТИНЕНКО ВАЛЕРІЙ ВЛАДЛЕНОВИЧ, UA, КРИВОРУЧКО ПАВЛО ПЕТРОВИЧ, U A, НІКІЧАНОВ ВЯЧЕСЛАВ ВОЛОДИМИРОВИЧ, UA, ШАКШУЄВА ІННА СЕРГІЇВН А, U A (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "УКРАЇНСЬКИЙ НАУКОВО-ДОСЛІДНИЙ ІНСТИТУТ ВОГНЕТРИВІВ ІМЕНІ А.С.БЕРЕЖНОГО", U A (56) SU 1289863 A1, 15.02.1987 SU 1498743 A1, 07.08.1989 3 82368 Сполуки СоСr та (або) CoSi сплавлюють, подрібнюють та розмелюють до зернистості 5-10мкм та додають у молібденовий та (або) вольфрамовий порошок з добавкою танталу, перемішують та приготований склад розпилюванням наносять на поверхню корундової кераміки. Після цього здійснюють впалювання металізованого шару в поверхню кераміки. Металізовану керамічну поверхню паяють з металом по відомій технології. Запропоноване технічне рішення ілюструється прикладами, що наведені у таблиці. 4 Як видно з таблиці, спаї на основі пропонуємої пасти для металізації високочистої корундової кераміки у зрівнянні з прототипом мають більш високу механічну міцність при вигині на 19% та термостійкість на 15%. Ме ханічну міцність спаїв при вигині встановлювали на зразках, що складаються з керамічних трубок діаметром 10мм з товщиною стінки 1мм та довжиною 25мм. Торцеві поверхні трубок металізували та паяли попарно у стик. Таблиця Склади паст для металізації високочистої корундової кераміки та її власти вості Найменування компонентів та показники властивостей: Найменування компонентів: Мо та(або)W Та СоСr та (або) CoSi Показники властивостей: 1. Межа міцностіпри вигині, Н/мм 2 2. Термостійкість, кількість теплозмін 20-800-20°С, цикли Приклади Прототип 1 пропонуємі 2 3 5 6 95 5 60 20 20 72 13 15 85 5 10 58 21 21 87 4 9 185 195 220 200 160 140 78 90 115 85 70 65 Отримані зразки іспитували методом чотирьохточечного навантаження при вигині. Середню термостійкість встановлювали на зразках такого ж типу шля хом їх навантаження термічними циклами у режимі 20-600-20°С з швидкістю охолодження та нагріву 100°С/хвил. Комп’ютерна в ерстка В. Клюкін замежові Після кожного навантаження термічними циклами зразки перевіряли на вакуумщільність гелієвим течешукачем. Впровадження пропонуємої пасти для металізації високочистої корундової кераміки намічається у 2006 р. на ВАТ "УкрНДІВогнетривів імені А.С. Бережного". Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
