Круглий канат

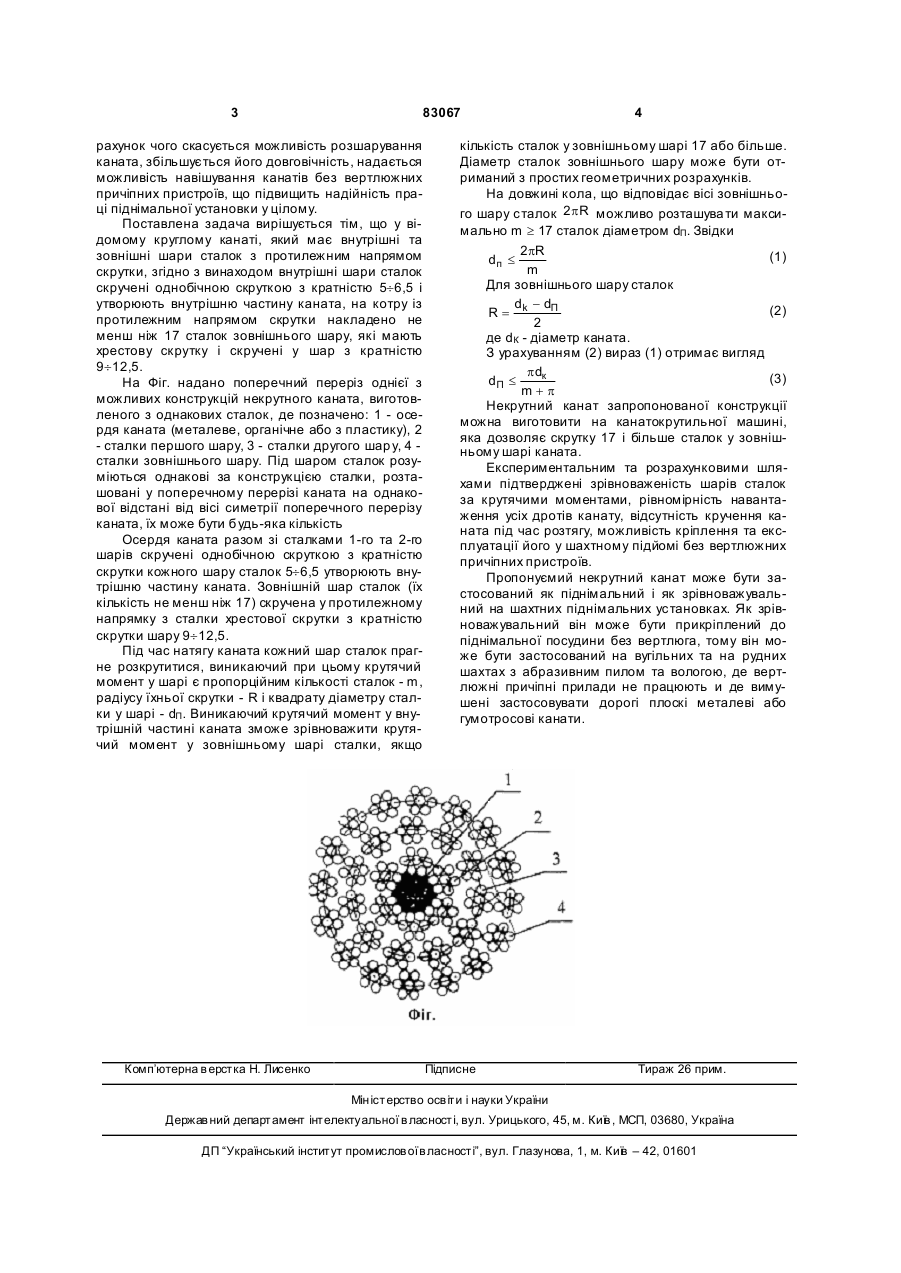

Круглий канат, який має внутрішні та зовнішні шари сталок з протилежним напрямом скрутки, який відрізняється тим, що внутрішні шари сталок скручені однобічною скруткою з кратністю 5 ¸ 6,5 і утворюють вн утрішню частин у каната, на котру із протилежним напрямом скрутки накладено не менш ніж 17 сталок зовнішнього шару, які мають хрестову скрутку і скручені у шар з кратністю 9 ¸ 12,5. (19) (21) a200604268 (22) 17.04.2006 (46) 10.06.2008, Бюл.№ 11, 2008 р. (72) РОПАЙ ВАЛЕРІЙ АНДРІЙОВИЧ, U A, КОЛОСОВ ДМИТРО ЛЕОНІДОВИЧ, UA, ШИДО МИКОЛАЙ МИКОЛАЙОВИЧ, UA, С АВИЦЬКИЙ ВІКТОР ІВАНОВИЧ, UA (73) НАЦІОН АЛЬНИЙ ГІРНИЧИЙ УНІВЕРСИТЕТ, UA (56) US 20010017027, 30.08.2001 US 6023026, 08.02.2000 EP 0627520, 25.04.1994 SU 986994, 07.01.1983 3 83067 рахунок чого скасується можливість розшарування каната, збільшується його довговічність, надається можливість навішування канатів без вертлюжних причіпних пристроїв, що підвищить надійність праці піднімальної установки у цілому. Поставлена задача вирішується тім, що у відомому круглому канаті, який має внутрішні та зовнішні шари сталок з протилежним напрямом скрутки, згідно з винаходом внутрішні шари сталок скручені однобічною скруткою з кратністю 5¸6,5 і утворюють внутрішню частину каната, на котру із протилежним напрямом скрутки накладено не менш ніж 17 сталок зовнішнього шару, які мають хрестову скрутку і скручені у шар з кратністю 9¸12,5. На Фіг. надано поперечний переріз однієї з можливих конструкцій некрутного каната, виготовленого з однакових сталок, де позначено: 1 - осердя каната (металеве, органічне або з пластику), 2 - сталки першого шару, 3 - сталки другого шар у, 4 сталки зовнішнього шару. Під шаром сталок розуміються однакові за конструкцією сталки, розташовані у поперечному перерізі каната на однакової відстані від вісі симетрії поперечного перерізу каната, їх може бути будь-яка кількість Осердя каната разом зі сталками 1-го та 2-го шарів скручені однобічною скруткою з кратністю скрутки кожного шару сталок 5¸6,5 утворюють внутрішню частину каната. Зовнішній шар сталок (їх кількість не менш ніж 17) скручена у протилежному напрямку з сталки хрестової скрутки з кратністю скрутки шару 9¸12,5. Під час натягу каната кожний шар сталок прагне розкрутитися, виникаючий при цьому крутячий момент у шарі є пропорційним кількості сталок - m, радіусу їхньої скрутки - R і квадрату діаметру сталки у шарі - dП. Виникаючий крутячий момент у внутрішній частині каната зможе зрівноважити крутячий момент у зовнішньому шарі сталки, якщо Комп’ютерна в ерстка Н. Лисенко 4 кількість сталок у зовнішньому шарі 17 або більше. Діаметр сталок зовнішнього шару може бути отриманий з простих геометричних розрахунків. На довжині кола, що відповідає вісі зовнішнього шару сталок 2p R можливо розташува ти максимально m ³ 17 сталок діаметром dП. Звідки 2 pR (1) dп £ m Для зовнішнього шару сталок d - dП (2) R= k 2 де dК - діаметр каната. З урахуванням (2) вираз (1) отримає вигляд p dк (3) dП £ m+p Некрутний канат запропонованої конструкції можна виготовити на канатокрутильної машині, яка дозволяє скрутку 17 і більше сталок у зовнішньому шарі каната. Експериментальним та розрахунковими шляхами підтверджені зрівноваженість шарів сталок за крутячими моментами, рівномірність навантаження усіх дротів канату, відсутність кручення каната під час розтягу, можливість кріплення та експлуатації його у шахтному підйомі без вертлюжних причіпних пристроїв. Пропонуємий некрутний канат може бути застосований як піднімальний і як зрівноважувальний на шахтних піднімальних установках. Як зрівноважувальний він може бути прикріплений до піднімальної посудини без вертлюга, тому він може бути застосований на вугільних та на рудних шахтах з абразивним пилом та вологою, де вертлюжні причіпні прилади не працюють и де вимушені застосовувати дорогі плоскі металеві або гумотросові канати. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
