Формула / Реферат

1. Ферментатор, що містить з'єднані між собою в одному корпусі пристрій для термообробки, шнековий завантажувач та пристрій для розвантаження, причому пристрій для термообробки складається з корпусу з горловиною завантаження, обладнаною водяною сорочкою, та горловиною для трубопроводу пневмовентилятора, який відрізняється тим, що додатково забезпечений перфорованою трубою з патрубками, яка розміщена всередині пристрою для термообробки, та засобом для його нахилу разом з рамою, а корпус ферментатора встановлений на котки з можливістю обертання, які прикріплені до рами, та забезпечений нерухомими кришками, які також прикріплені до рами і мають горловини пневмозавантаження, пневмофільтрації та розвантаження.

2. Ферментатор за п. 1, який відрізняється тим, що в середину його корпуса, зі сторони люка розвантаження, під кутом встановлені штирі для керування швидкістю вивантаження субстрату.

3. Ферментатор за п. 1, який відрізняється тим, що як засіб для нахилу використано таль, прикріплений до опорних балок.



Текст

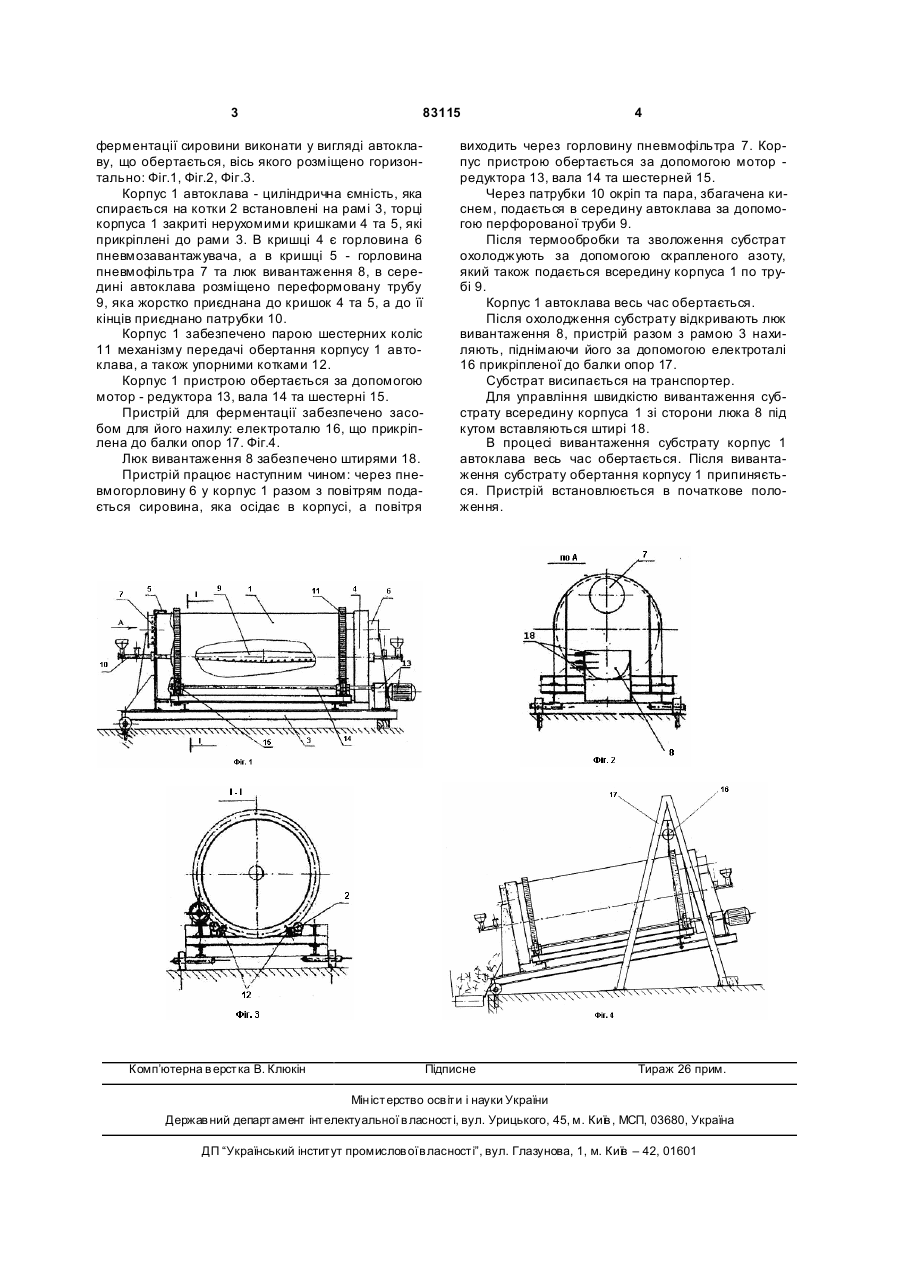

1. Ферментатор, що містить з'єднані між собою в одному корпусі пристрій для термообробки, шнековий завантажувач та пристрій для розвантаження, причому пристрій для термообробки складається з корпусу з горловиною завантаження, обладнаною водяною сорочкою, та горлови 3 83115 ферментації сировини виконати у вигляді автоклаву, що обертається, вісь якого розміщено горизонтально: Фіг.1, Фіг.2, Фіг.3. Корпус 1 автоклава - циліндрична ємність, яка спирається на котки 2 встановлені на рамі 3, торці корпуса 1 закриті нерухомими кришками 4 та 5, які прикріплені до рами 3. В кришці 4 є горловина 6 пневмозавантажувача, а в кришці 5 - горловина пневмофільтра 7 та люк вивантаження 8, в середині автоклава розміщено переформовану трубу 9, яка жорстко приєднана до кришок 4 та 5, а до її кінців приєднано патрубки 10. Корпус 1 забезпечено парою шестерних коліс 11 механізму передачі обертання корпусу 1 автоклава, а також упорними котками 12. Корпус 1 пристрою обертається за допомогою мотор - редуктора 13, вала 14 та шестерні 15. Пристрій для ферментації забезпечено засобом для його нахилу: електроталю 16, що прикріплена до балки опор 17. Фіг.4. Люк вивантаження 8 забезпечено штирями 18. Пристрій працює наступним чином: через пневмогорловину 6 у корпус 1 разом з повітрям подається сировина, яка осідає в корпусі, а повітря Комп’ютерна в ерстка В. Клюкін 4 виходить через горловину пневмофільтра 7. Корпус пристрою обертається за допомогою мотор редуктора 13, вала 14 та шестерней 15. Через патрубки 10 окріп та пара, збагачена киснем, подається в середину автоклава за допомогою перфорованої труби 9. Після термообробки та зволоження субстрат охолоджують за допомогою скрапленого азоту, який також подається всередину корпуса 1 по трубі 9. Корпус 1 автоклава весь час обертається. Після охолодження субстрату відкривають люк вивантаження 8, пристрій разом з рамою 3 нахиляють, піднімаючи його за допомогою електроталі 16 прикріпленої до балки опор 17. Субстрат висипається на транспортер. Для управління швидкістю вивантаження субстрату всередину корпуса 1 зі сторони люка 8 під кутом вставляються штирі 18. В процесі вивантаження субстрату корпус 1 автоклава весь час обертається. Після вивантаження субстрату обертання корпусу 1 припиняється. Пристрій встановлюється в початкове положення. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
