Електронний пускорегулюючий апарат для живлення люмінесцентних ламп

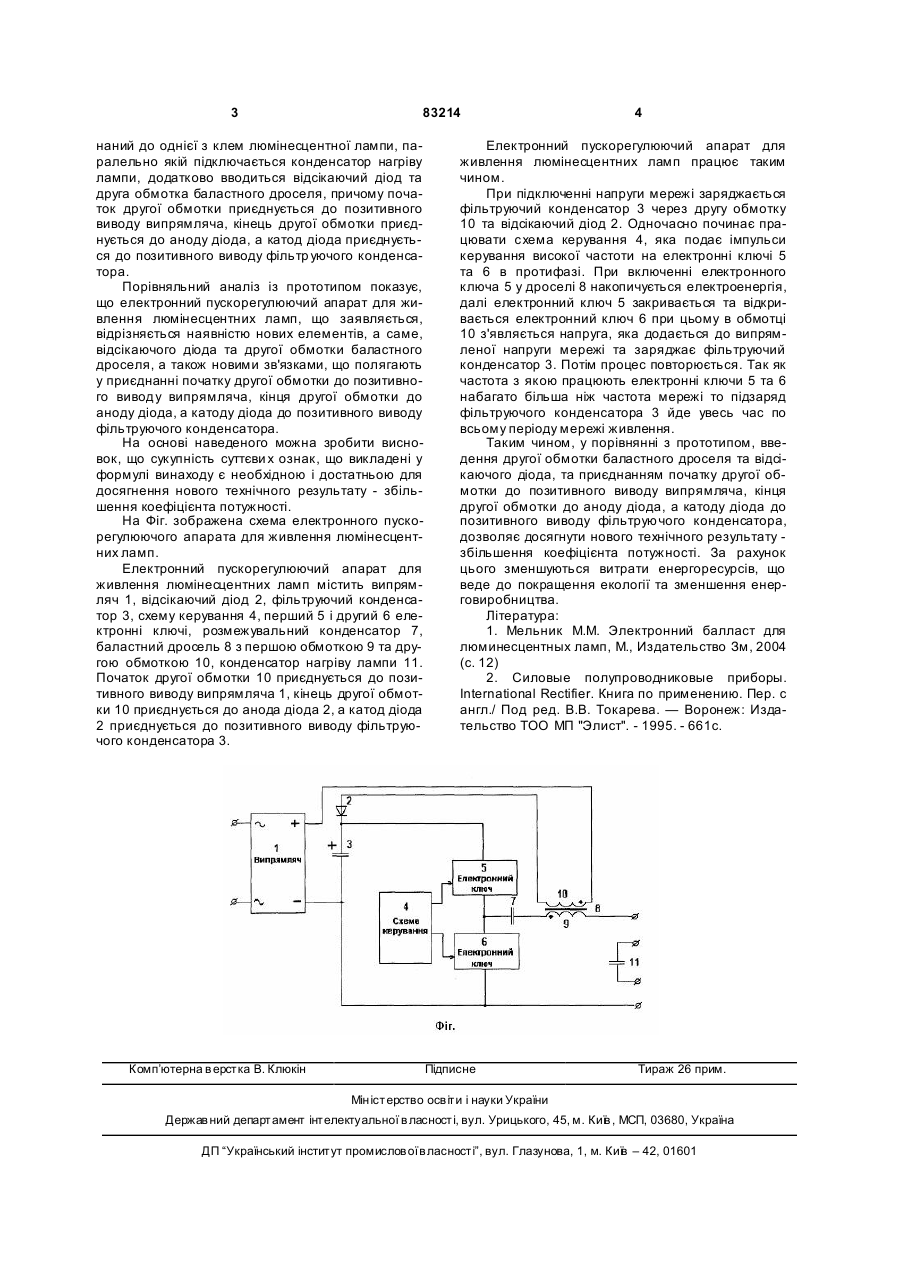

Електронний пускорегулюючий апарат для живлення люмінесцентних ламп, який містить випрямляч, негативний вивід якого з'єднаний з філь C2 1 3 83214 наний до однієї з клем люмінесцентної лампи, паралельно якій підключається конденсатор нагріву лампи, додатково вводиться відсікаючий діод та друга обмотка баластного дроселя, причому початок другої обмотки приєднується до позитивного виводу випрямляча, кінець другої обмотки приєднується до аноду діода, а катод діода приєднується до позитивного виводу фільтр уючого конденсатора. Порівняльний аналіз із прототипом показує, що електронний пускорегулюючий апарат для живлення люмінесцентних ламп, що заявляється, відрізняється наявністю нових елементів, а саме, відсікаючого діода та другої обмотки баластного дроселя, а також новими зв'язками, що полягають у приєднанні початку другої обмотки до позитивного виводу випрямляча, кінця другої обмотки до аноду діода, а катоду діода до позитивного виводу фільтруючого конденсатора. На основі наведеного можна зробити висновок, що сукупність суттєви х ознак, що викладені у формулі винаходу є необхідною і достатньою для досягнення нового технічного результату - збільшення коефіцієнта потужності. На Фіг. зображена схема електронного пускорегулюючого апарата для живлення люмінесцентних ламп. Електронний пускорегулюючий апарат для живлення люмінесцентних ламп містить випрямляч 1, відсікаючий діод 2, фільтруючий конденсатор 3, схему керування 4, перший 5 і другий 6 електронні ключі, розмежувальний конденсатор 7, баластний дросель 8 з першою обмоткою 9 та другою обмоткою 10, конденсатор нагріву лампи 11. Початок другої обмотки 10 приєднується до позитивного виводу випрямляча 1, кінець другої обмотки 10 приєднується до анода діода 2, а катод діода 2 приєднується до позитивного виводу фільтруючого конденсатора 3. Комп’ютерна в ерстка В. Клюкін 4 Електронний пускорегулюючий апарат для живлення люмінесцентних ламп працює таким чином. При підключенні напруги мережі заряджається фільтруючий конденсатор 3 через другу обмотку 10 та відсікаючий діод 2. Одночасно починає працювати схема керування 4, яка подає імпульси керування високої частоти на електронні ключі 5 та 6 в протифазі. При включенні електронного ключа 5 у дроселі 8 накопичується електроенергія, далі електронний ключ 5 закривається та відкривається електронний ключ 6 при цьому в обмотці 10 з'являється напруга, яка додається до випрямленої напруги мережі та заряджає фільтруючий конденсатор 3. Потім процес повторюється. Так як частота з якою працюють електронні ключи 5 та 6 набагато більша ніж частота мережі то підзаряд фільтруючого конденсатора 3 йде увесь час по всьому періоду мережі живлення. Таким чином, у порівнянні з прототипом, введення другої обмотки баластного дроселя та відсікаючого діода, та приєднанням початку другої обмотки до позитивного виводу випрямляча, кінця другої обмотки до аноду діода, а катоду діода до позитивного виводу фільтруючого конденсатора, дозволяє досягнути нового технічного результату збільшення коефіцієнта потужності. За рахунок цього зменшуються витрати енергоресурсів, що веде до покращення екології та зменшення енерговиробництва. Література: 1. Мельник М.М. Электронний балласт для люминесцентных ламп, М., Издательство Зм, 2004 (с. 12) 2. Силовые полупроводниковые приборы. International Rectifier. Книга по применению. Пер. с англ./ Под ред. В.В. Токарева. — Воронеж: Издательство ТОО МП "Элист". - 1995. - 661с. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
